EBERLE三相异步电动机三维结构模型

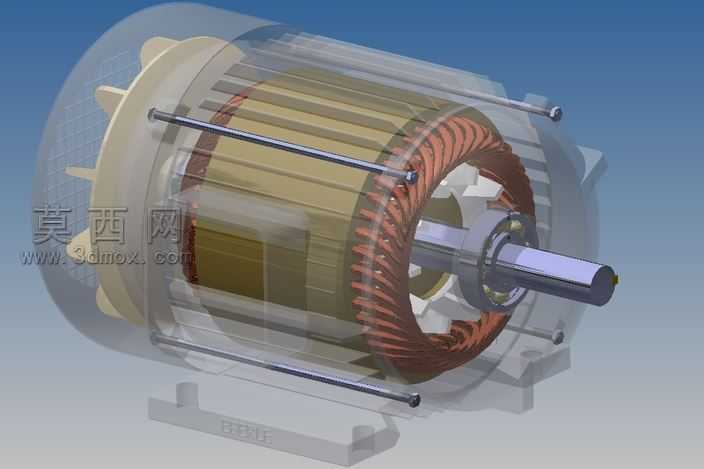

本模型为EBERLE 1200RPM三相电动机的完整三维结构模型，采用三维参数化建模方式完成全零件1:1比例构建，完整还原了该款工业电动机的全部内部构造与外部装配特征。建模过程中首先依据电机的实际尺寸参数搭建整体装配基准，依次完成定子组件、转子组件、机壳、端盖、紧固拉杆、输出轴、底座等独立零件的建模，所有零件的配合公差、装配关系均按照实际工业电机的装配逻辑进行约束，可实现完整的装配干涉检查与运动仿真演示。渲染阶段采用半透明材质处理外侧机壳部分，既保留了电机外部的整体轮廓特征，又可以清晰展示内部的定子绕组、转子铁芯、轴承定位结构等核心部件，定子绕组部分采用红铜质感材质还原铜线绕组的视觉特征，转子铁芯采用叠压钢片的哑光金属材质，输出轴与紧固拉杆采用光亮镀铬金属材质，端盖与底座采用铸铁哑光材质，不同材质的区分让模型的结构层次清晰可辨，能够直观呈现电动机的能量转换结构逻辑。设计思路上重点突出电动机的内部构造展示效果，通过半透明剖切式的视觉处理，让使用者可以清晰观察到定子与转子之间的气隙结构、绕组的排布方式、轴承的安装定位、拉杆的紧固逻辑以及输出轴的支撑结构，完整复现了三相异步电动机的核心构造特征，可用于电机原理教学、结构认知学习、产品选型参考以及相关传动系统的配套装配设计使用，模型的所有零件均为可编辑参数化特征，能够根据实际需求调整尺寸参数适配不同的设计场景，各部件的连接关系完全符合实际电机的装配工艺要求，可直接用于生成工程图纸指导生产加工参考。
