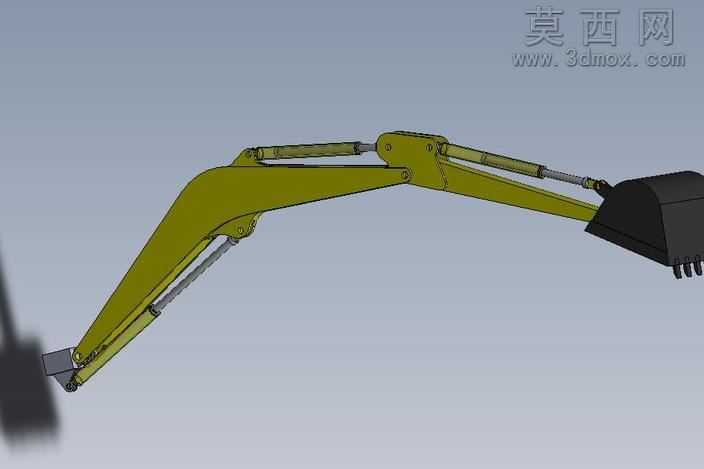

挖掘机工作臂液压驱动结构三维设计

本作品围绕挖掘机核心作业执行部件——工作装置展开三维建模设计，完整还原了挖掘机动臂、斗杆、铲斗以及配套液压油缸的装配结构。建模过程中严格遵循工程机械设计的尺寸比例规范，先通过草图绘制勾勒出各部件的轮廓基准，对动臂的弯折受力结构、斗杆的铰接点位、铲斗的切削刃造型进行精准的尺寸约束，确保各部件在装配后能够实现符合真实作业逻辑的运动行程。在部件建模阶段，针对不同结构件的特征采用差异化建模逻辑：对于箱型焊接结构的动臂与斗杆，采用多实体建模后组合的方式，还原其内部加强筋、外部铰接耳板的细节结构，保证结构强度表现的可视化呈现；对于液压油缸部件，分别构建缸筒、活塞杆、铰接端、密封安装位的细节特征，清晰展示液压执行元件的装配关系；铲斗部分则重点还原斗齿排布、侧刃加强结构、斗背弧度设计，贴合实际土方作业的铲斗构型。材质与渲染设置上，为结构件赋予工程机械专用的黄漆金属材质，调整材质的粗糙度与金属度参数，还原工程装备漆面的哑光质感；液压油缸的活塞杆部分赋予抛光金属材质，缸筒部分搭配深色金属漆面，铰接销轴部分做防锈金属质感处理，地面参考平面赋予哑光水泥材质，通过环境光与定向光的组合打光，清晰呈现各部件的结构层次与装配间隙，避免模型出现光影错乱、结构遮挡的问题。设计过程中重点验证了工作装置的运动干涉情况，通过调整各铰接点的位置参数、液压油缸的安装点位与行程参数，确保动臂举升、斗杆收放、铲斗翻转的全行程动作中，各部件之间无结构碰撞，液压油缸的伸缩行程匹配作业角度需求，完整复现挖掘机工作装置从地面挖掘到高位卸料的动作逻辑，清晰展示了液压驱动多连杆作业机构的传动原理，可用于工程机械结构原理展示、作业动作仿真验证等场景，为挖掘机工作装置的结构优化、教学演示提供直观的三维数字模型支撑。
