绳索攀爬作业机器人概念原型结构

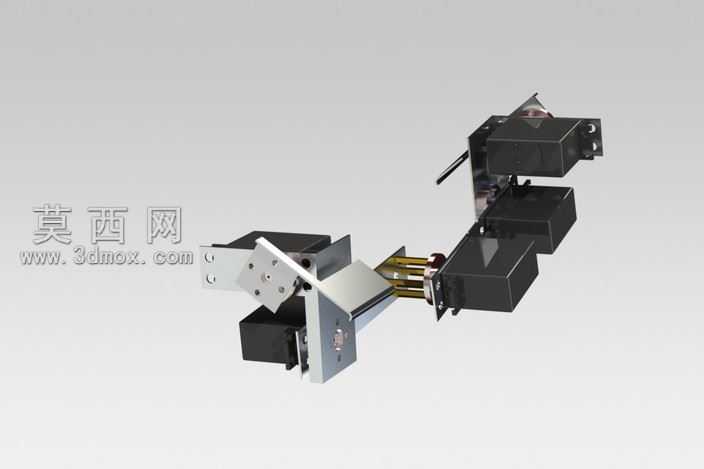

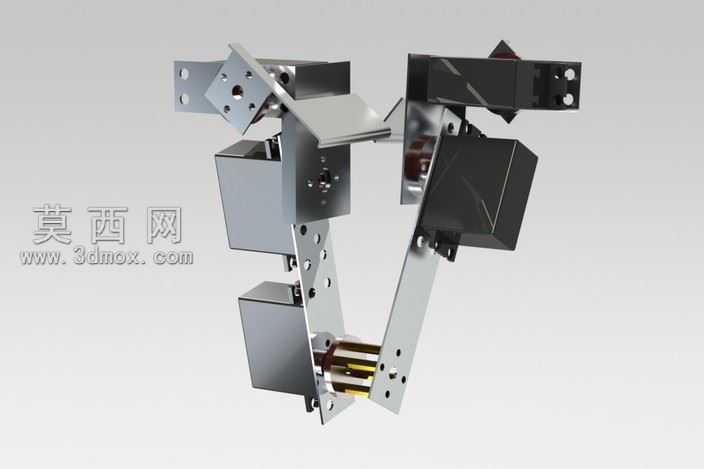

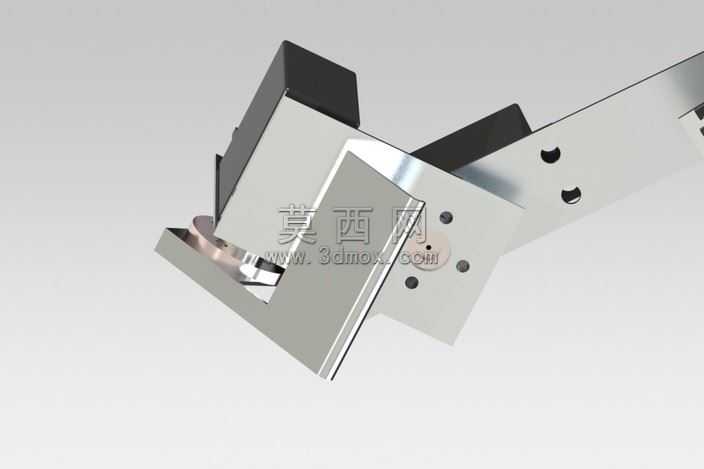

本作品为绳索攀爬机器人的概念验证原型三维建模成果，建模阶段围绕绳索攀爬作业的核心动作逻辑搭建整体框架，重点呈现交替式夹持行进的基础机械结构，目前紧固件排布、电路布设、电池仓集成等模块仍处于概念预留阶段，未完成最终细节落地，核心定位是机械结构原理的学习验证与创意落地尝试。建模过程中优先完成了主体承载框架的结构搭建，框架采用轻量化金属板材拼接的结构形式，预留了伺服系统的安装定位点位，每处安装位都匹配伺服元件的标准安装尺寸做了孔位预留与安装面平整处理，确保后续实体装配时伺服元件可直接对位安装。夹持器部分做了针对性的结构设计，夹持接触面预留了防滑纹理的建模特征，可适配不同直径的绳索夹持需求，夹持动作的传动路径做了简化处理，通过连杆结构将伺服输出的旋转动力转化为夹持端的开合动作，保证夹持力输出稳定的同时简化整体传动链路。渲染阶段采用哑光金属材质模拟框架的金属加工质感，黑色哑光材质模拟伺服元件与功能模块的外壳质感，背景采用中性灰色调突出机械结构本身的形态特征，视角选择斜向等轴测视角，可同时呈现机器人的整体布局、夹持端结构、伺服安装位与框架连接细节，清晰展示交替攀爬的结构逻辑。设计思路上参考了仿生攀爬的动作逻辑，采用双夹持模块交替锁紧、中间框架伸缩进给的动作方案，两个夹持模块分别布置在框架两端，中间的进给结构带动两端模块交替相对绳索移动，实现沿绳索的持续行进，整体结构做了轻量化处理，尽可能减少非必要的结构重量，为后续电池、电路模块的加装预留重量空间。建模过程中对各活动部件的运动干涉做了初步校验，确保夹持器开合、框架伸缩动作过程中各部件不会发生碰撞，各连接部位的紧固件点位做了初步标注，为后续细节完善提供参考，整体模型完整呈现了绳索攀爬机器人的核心机械原理，可作为同类攀爬机器人设计的结构参考与原理验证载体。
