推力型滚珠轴承三维结构设计作品

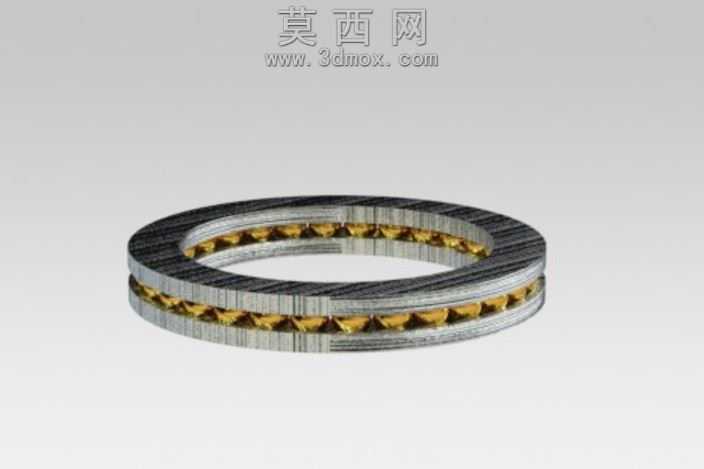

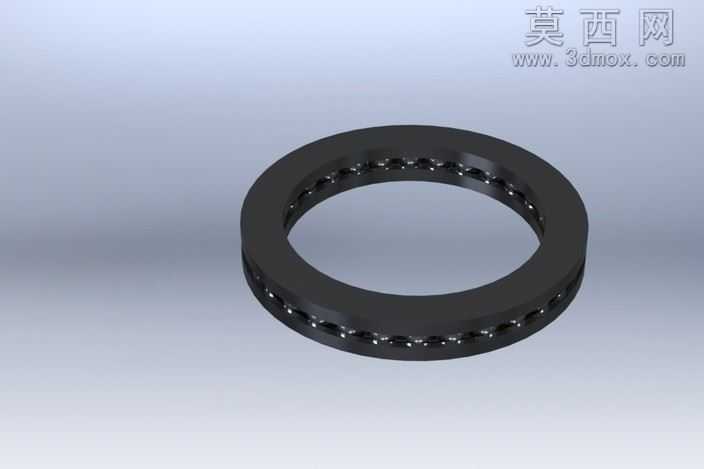

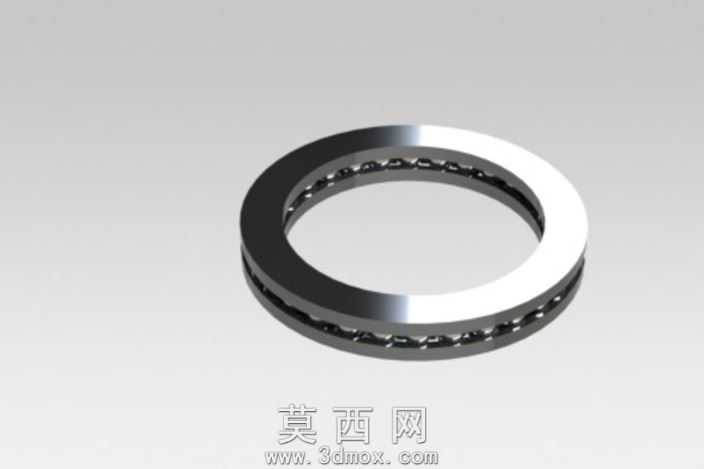

本作品为推力型滚珠轴承的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个独立零件的参数化建模，再按照实际装配约束关系完成整体组合。首先针对轴承的上下两个环形座圈开展建模，通过旋转凸台特征生成环形基体，精准控制座圈的内外径尺寸、整体厚度以及滚道的弧形轮廓参数，滚道曲面采用扫描切除结合曲面圆角的方式处理，保证滚道弧度与滚珠球面完全贴合，避免出现装配干涉或运动卡滞的问题。滚珠零件采用标准球体特征建模，所有滚珠尺寸保持一致，通过圆周阵列的方式均匀排布在两个座圈的滚道之间，阵列时严格控制阵列数量与节距参数，保证每颗滚珠的间距相等，受力分布均匀。保持架部分采用薄壁环形结构设计，通过拉伸凸台生成基础环体后，使用圆周阵列的切除特征生成对应滚珠数量的兜孔，兜孔尺寸略大于滚珠直径，既可以对滚珠起到限位分隔作用，又不会阻碍滚珠的自由滚动。材质设置上，两个座圈与滚珠均赋予高碳铬轴承钢材质，调整材质的金属粗糙度、反射率参数，还原轴承钢经过热处理后的哑光金属质感，表面添加细微的磨削纹理贴图，模拟真实轴承加工后的表面状态；保持架部分赋予冲压钢板材质，适当降低材质的反光强度，与滚动体、座圈形成视觉区分。渲染阶段采用工作室环境光模式，添加主光源、辅助光源与轮廓光，多角度打光突出轴承的环形轮廓与滚道、滚珠的结构细节，避免出现大面积暗部遮挡结构特征。设计过程中重点考量轴承的实际使用场景，针对沿轴布置的承载需求优化滚道的接触角度，保证轴向载荷可以均匀传递到每一颗滚珠上，整体结构简洁规整，没有冗余的设计特征，所有尺寸参数均参考通用推力轴承的行业标准设定，可直接用于机械结构的装配演示、运动仿真或者教学演示使用，清晰展现推力滚珠轴承的核心组成与运动原理，帮助使用者直观理解这类轴承的结构特点与工作方式。
