石油平台挂沉淀池配套油底壳储罐装置

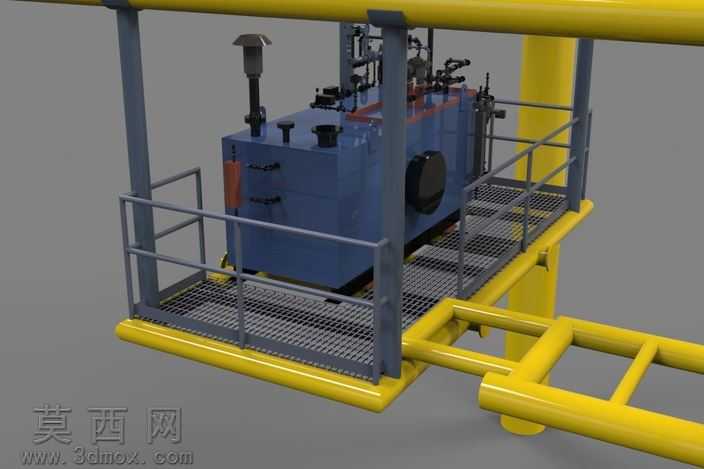

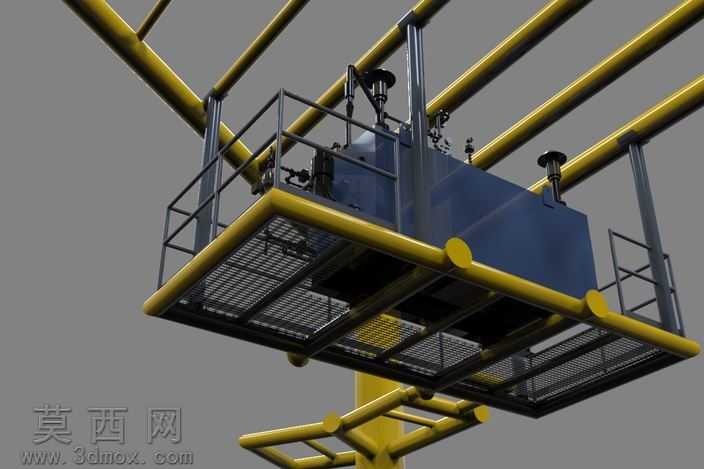

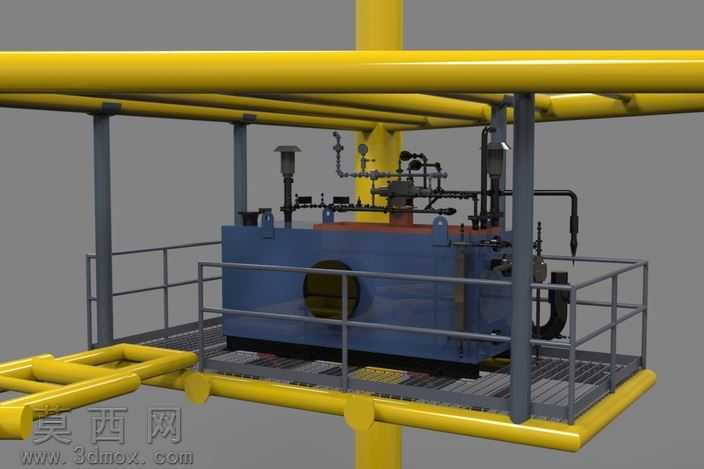

本作品为离岸油气场景下的挂沉淀池配套油底壳储罐三维建模作品，建模阶段采用自底向上的装配设计思路，优先完成核心储罐罐体的参数化构建：罐体主体依据承压容器设计规范设定壁厚、圆角过渡参数，规避直角应力集中结构，罐体侧面预留圆形检修人孔，顶部根据工艺需求排布多组阀门、仪表接口、放空管路与工艺管线接口，每一处接口的法兰尺寸、密封面形式均匹配行业通用标准，保证模型的工程实用性。完成罐体建模后，依次搭建附属操作平台结构：平台采用格栅式防滑踏板建模，踏板的镂空纹理、支撑梁的排布间距均按照离岸作业平台的安全规范设定，平台周边设置三层横向栏杆搭配竖向立柱的防护结构，栏杆高度、横杆间距符合工业作业防护要求，平台支撑立柱与罐体、下方主工艺管线的连接位置做了加强筋结构建模，还原真实设备的受力加固设计。场景内的黄色主工艺管线采用大直径圆管建模，管线的转弯处做平滑圆弧过渡，管线与平台的连接位置设置专用管托结构，还原管线架设的真实固定方式，罐体顶部的各类阀组、仪表、小型工艺设备逐一建模，阀门的手轮、阀杆、阀体结构完整，仪表的表盘、连接接头细节清晰，管线之间的连接采用法兰对接形式，螺栓、螺母的排布细节均做了还原。材质与渲染阶段，罐体主体采用哑光深蓝色工业金属漆材质，调整材质的粗糙度参数模拟工业设备漆面的轻微磨砂质感，操作平台、防护栏杆采用银灰色金属材质，还原碳钢构件经防锈处理后的视觉效果，黄色工艺管线采用高饱和度的安全黄漆面材质，适当提高材质的反光度模拟管线漆面的光洁质感，阀组、仪表等小型构件根据功能区分材质，手轮采用黑色硬质塑料材质，仪表表盘采用玻璃搭配金属边框材质，金属管路部分做轻微的旧化处理，模拟工业设备长期使用后的轻微磨损与积尘效果。渲染阶段采用工业场景常用的三点布光方案，主光源模拟户外自然光从斜上方照射，打出设备的主体明暗关系，辅助光源补充暗部细节避免阴影过黑丢失结构，轮廓光勾勒设备边缘提升模型立体感，背景采用中性灰色调突出设备主体，最终呈现的模型完整还原了离岸油气场景中油底壳储罐配套挂沉淀池与管线系统的完整结构，各部件装配关系清晰，细节还原度高，可用于油气工艺场景展示、设备结构教学、工程方案演示等场景。
