10吨载荷工业模具翻转翻车机设备

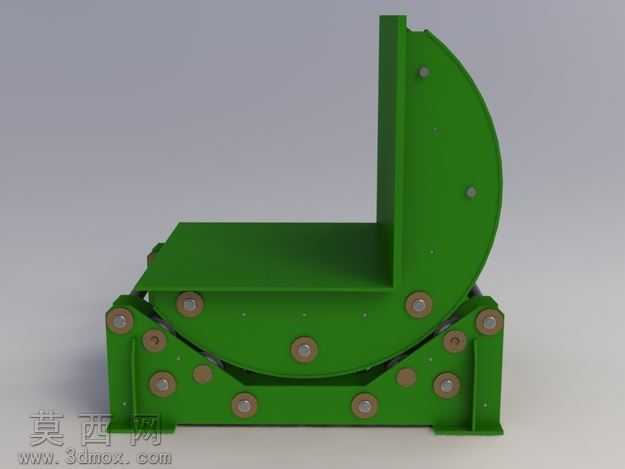

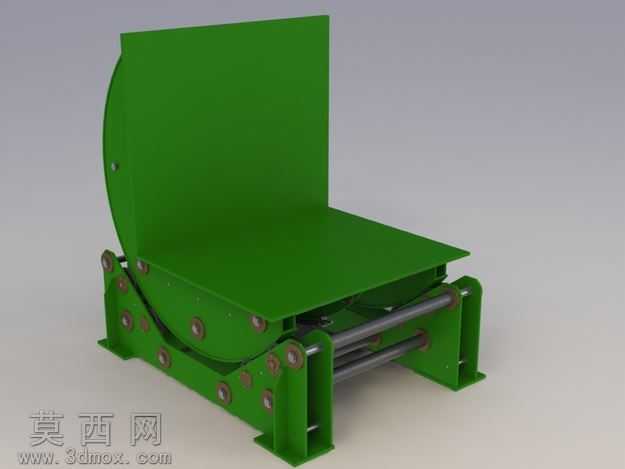

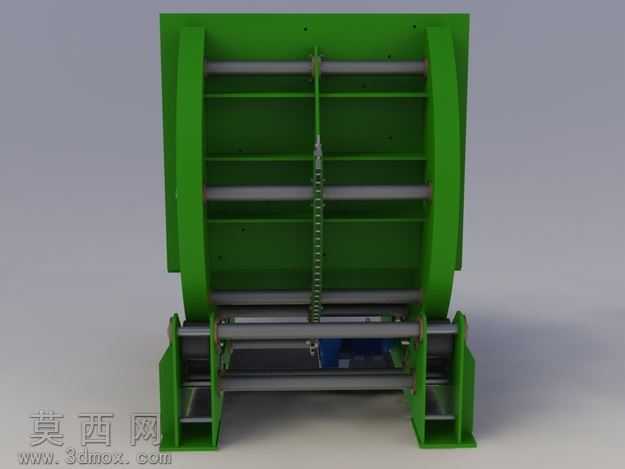

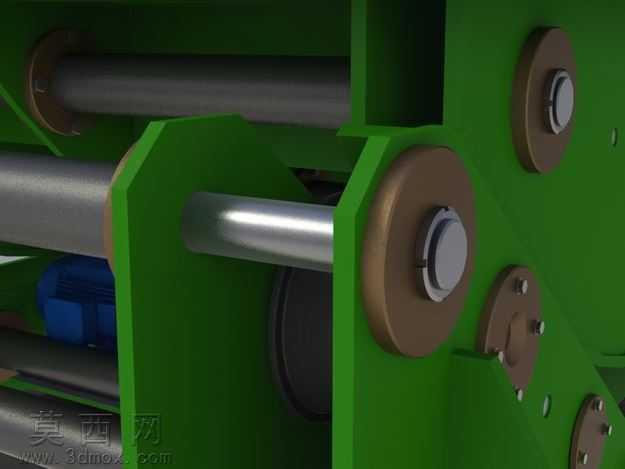

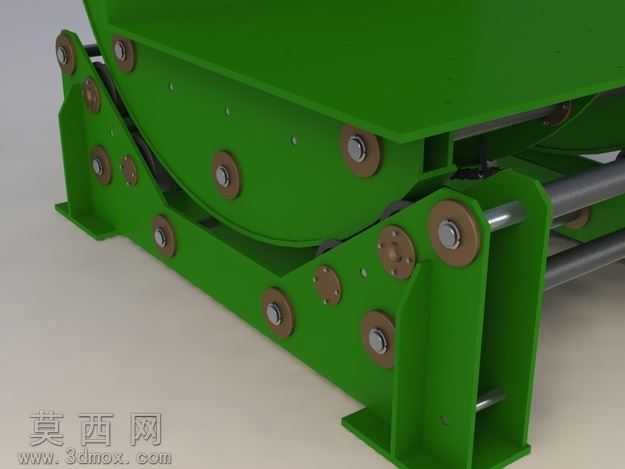

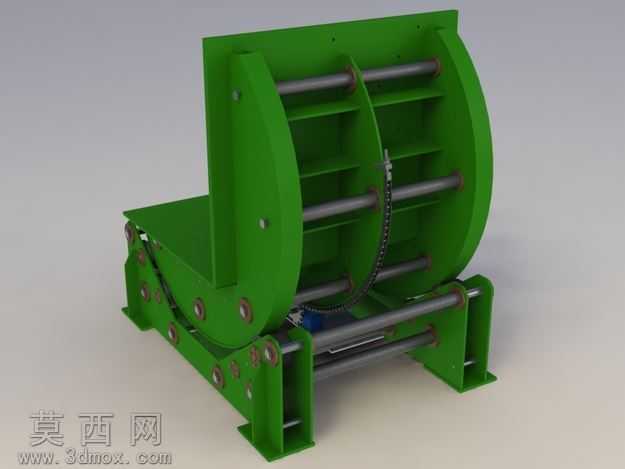

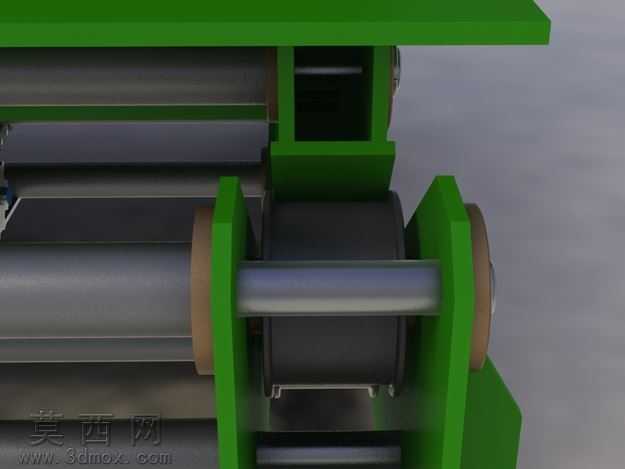

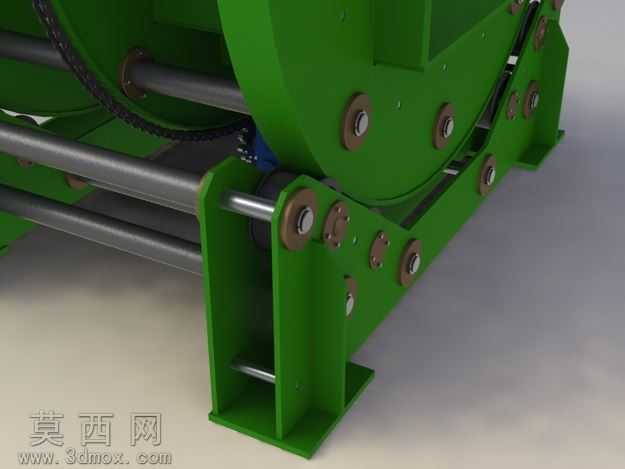

本模型为面向工业模具翻转作业场景设计的10吨级翻车机设备，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循客户提出的技术规格要求，对每一处连接结构、传动部件、承载面板都做了1:1的尺寸还原，确保模型结构与实际设计方案完全一致。模型渲染阶段采用哑光工业绿作为主体涂装材质，还原重型工业设备的漆面质感，金属铰接轴、连接螺栓部位做了金属光泽材质区分，底座支架部位做了厚重的金属质感处理，通过光影渲染突出设备的厚重感与结构强度，直观呈现设备的工业属性。从结构设计来看，该翻车机采用L型承载工作台设计，垂直立板与水平承载面板为一体式焊接承载结构，可同时对模具的侧面与底面形成稳定支撑，避免翻转过程中模具出现滑移脱落；翻转驱动部位采用铰接式连杆传动结构，沿弧形翻转轨迹均匀布置多组高强度铰接销轴，将翻转受力均匀分散到各个连接点位，避免局部应力集中导致结构变形；底部采用双平行横梁作为支撑底座，两侧设置立式安装支脚，可通过螺栓将设备整体固定在车间地面，保障大载荷翻转作业时的设备稳定性；传动部位采用横向布置的多组液压推杆作为动力输出部件，推杆与翻转弧形架做铰接连接，可平稳输出推力带动承载台沿弧形轨迹完成90度翻转动作，适配10吨以内各类重型模具的翻转作业需求。设计过程中充分考虑了重载作业的安全冗余，所有铰接点位都配套设计了耐磨轴套结构，承载面板表面做了防滑纹理设计，弧形翻转架的弧度经过反复校核，确保翻转过程中模具重心始终落在设备支撑范围内，不会出现重心偏移导致的侧翻风险；整体结构无多余冗余设计，所有部件都服务于重载翻转的核心功能，结构紧凑合理，既满足了10吨的大载荷承载要求，也兼顾了翻转动作的平稳性与设备安装的便捷性，可直接用于生产方案评审、结构优化以及作业模拟演示。
