船用开启式防水密封钢舱门结构设计

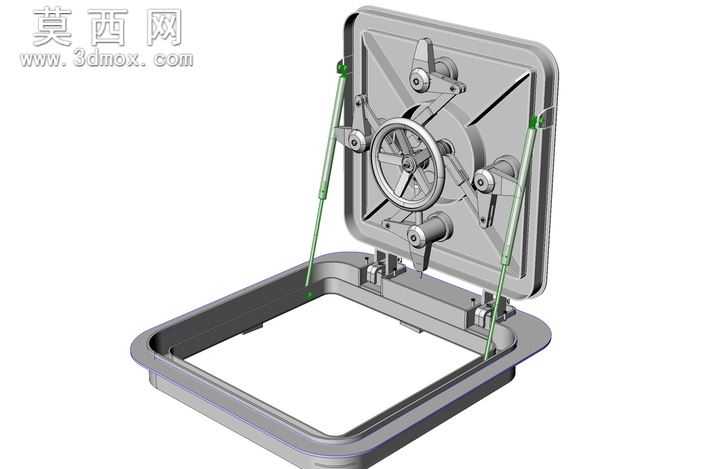

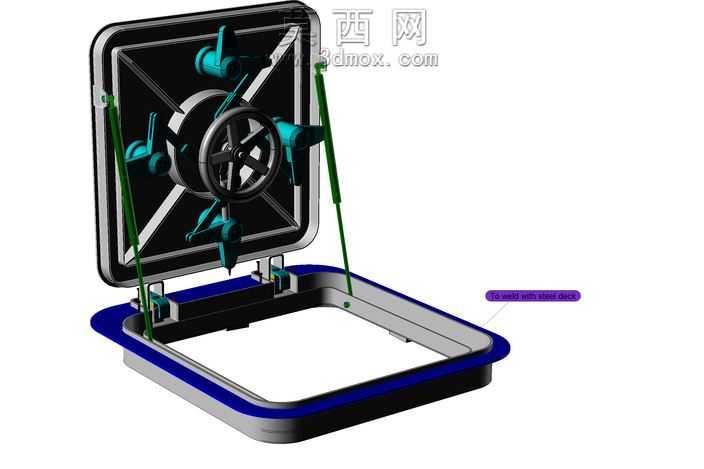

本作品为船用防水钢舱门三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循船舶舱室密封构件的设计规范，对各部件的装配公差、配合间隙做了精准约束，可直接用于结构验证与生产参考。模型整体采用上开式铰接结构，门框与舱门主体通过侧边铰接支座连接，开启侧配备两组气弹簧支撑构件，可在舱门开启至设定角度后提供稳定支撑力，避免舱门意外闭合造成安全隐患，气撑与门体、门框的连接位置均做了铰接自由度约束，还原真实的开合运动轨迹。舱门锁紧机构采用中心手轮驱动的多锁点同步锁紧结构，中心手轮连接内部传动连杆，同步带动周向分布的四个锁舌动作，转动手轮即可实现所有锁点的同步锁紧与解锁，操作便捷且锁紧力分布均匀，可保证舱门闭合后各边密封压力一致，满足防水密封要求。密封结构设计上，门框与门体的贴合面预留了密封胶条安装槽，可嵌入耐海水腐蚀的橡胶密封胶条，当锁点锁紧时，门体均匀挤压密封胶条，填充配合面间隙，实现可靠的防水密封效果，可阻挡舱外水流渗入舱室内部。材质渲染方面，门体框架采用哑光碳钢材质表现，表面做防锈涂装质感处理，手轮、锁舌等传动构件采用亮面金属材质，气撑杆做金属杆身与黑色塑料端盖的分材质渲染，门框密封边采用深蓝色工程塑料质感，密封胶条做黑色哑光橡胶质感，各部件材质区分清晰，渲染效果真实还原实物的视觉特征。设计过程中重点考量了船用场景的使用需求，整体结构兼顾操作便捷性与密封可靠性，多锁点结构避免了单点锁紧造成的密封不严问题，气撑支撑结构降低了人员开启舱门的操作力度，整体结构无冗余设计，各部件均可实现独立拆解，便于后续的工程出图、加工工艺规划以及虚拟开合运动仿真验证，可直接适配小型船舶、游艇的舱室出入口防水密封使用场景。
