十字轴式万向联轴器结构设计作品

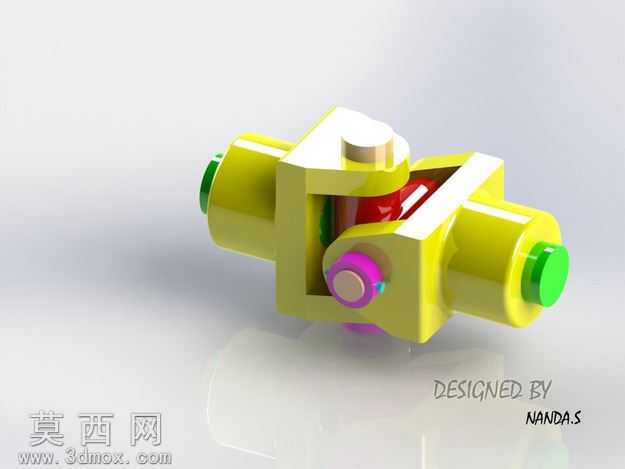

本作品为十字轴式万向联轴器的三维设计成果，建模阶段采用参数化特征建模思路，先完成核心十字轴的基准轴、十字交叉轴体的草绘与拉伸特征搭建，严格匹配十字轴四个轴颈的同轴度、垂直度公差要求，确保后续装配时轴颈与叉头轴承孔的配合精度。之后分别完成两端主动叉、从动叉的结构建模，针对叉头的U型开口结构，采用拉伸切除与圆角过渡结合的方式，既保证叉头与十字轴的装配避让空间，又通过合理的圆角设计降低应力集中风险，叉头端部的轴伸部分按照标准传动连接尺寸设计，预留了与外部传动轴配合的轴段结构。在细节结构处理上，对十字轴轴颈处的轴承安装位、轴端挡圈槽、密封件安装槽都做了精准的特征还原，确保模型可以直接用于后续的装配干涉检查与工程图导出。材质与渲染阶段，针对不同零件分配了差异化的材质属性：联轴器主体叉架部分采用亮黄色工程塑料材质，调整材质的漫反射、高光参数模拟硬质工程塑料的哑光带微光泽的质感；十字轴部分采用合金结构钢材质，添加轻微的金属磨砂纹理，还原金属加工后的表面质感；轴端的密封端盖采用亮绿色硬质橡胶材质，调整材质的粗糙度参数突出橡胶的柔和反光特性；内部的衬套、挡圈等小零件分别分配紫色、玫红色的差异化配色，既方便区分不同零件，也让整体渲染效果层次分明。渲染时采用柔光箱布光方案，主光源从斜上方45度投射，搭配底部补光消除结构暗部的死黑区域，添加柔和的地面反射效果，突出联轴器的立体结构与装配关系。设计过程中重点考量了万向联轴器的角向补偿特性，通过合理的装配约束设置，还原了联轴器可在两轴存在夹角时正常传动的运动特性，所有配合间隙都按照实际机械装配的公差要求设置，既保证运动仿真时无干涉卡顿，也符合实际加工装配的工艺要求，模型结构完整，各零件特征清晰，可用于机械原理教学演示、传动方案选型参考以及后续的工程化设计优化。
