铲斗式挖泥船配套导向辊结构设计

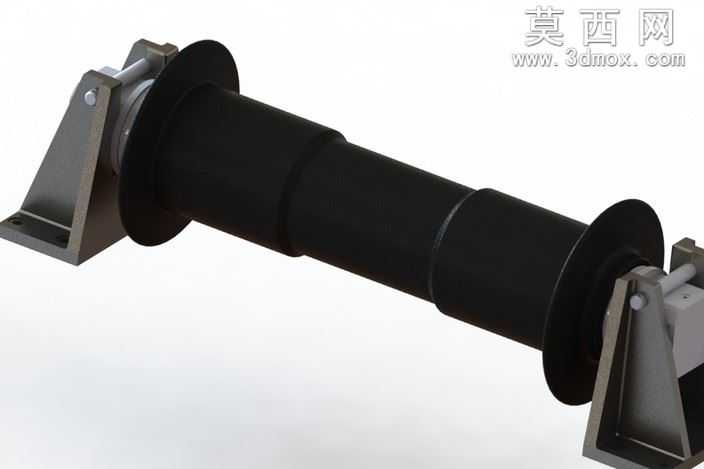

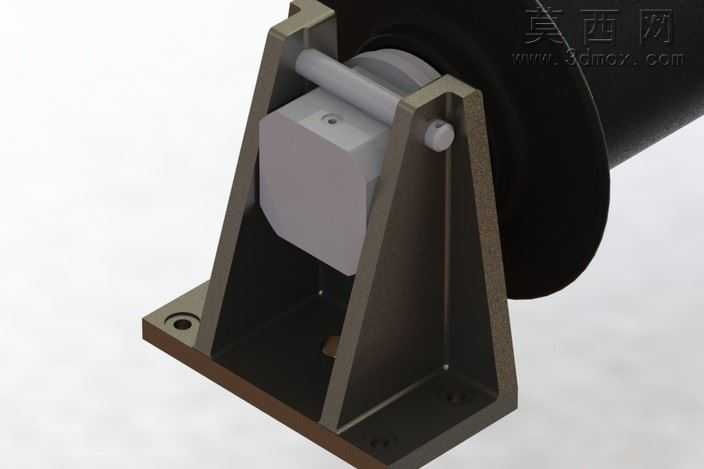

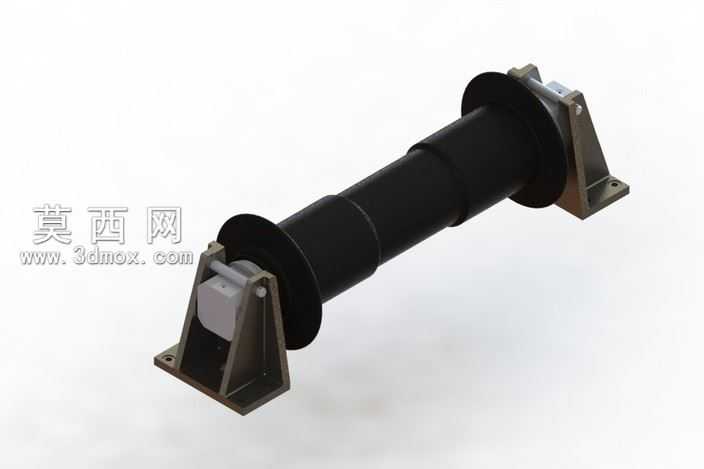

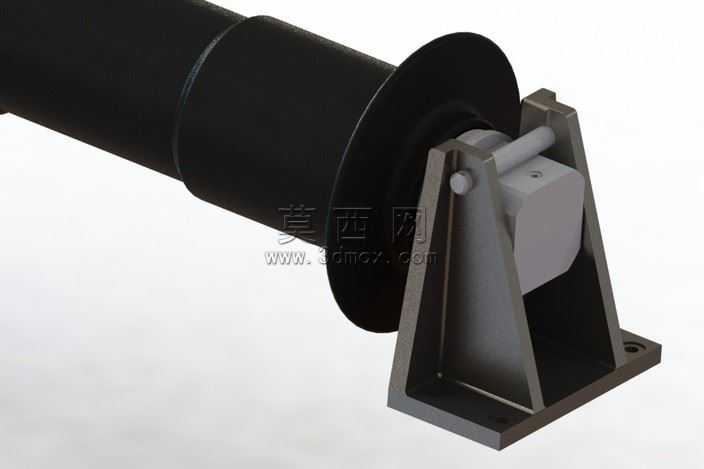

本模型采用SolidWorks完成全参数化三维建模，整体围绕铲斗式挖泥船的缆绳导向作业需求展开结构设计，核心由辊体主体、双侧三角支撑支架、端部铰接固定组件、挡边限位结构四部分组成。建模阶段先通过草图绘制确定辊体的分段式柱面轮廓，针对缆绳行走的接触区域做了三段式阶梯轴面设计，既可以适配不同直径的作业缆绳，也能通过柱面的台阶结构限制缆绳的轴向窜动，避免作业过程中缆绳脱辊引发安全故障。辊体两端的圆形挡边采用拉伸凸台命令生成，与辊体主体做一体化布尔运算，保证结构连接强度的同时减少后续装配的配合误差。双侧支撑支架采用三角稳定结构设计，建模时对支架的安装底板做了沉头孔特征处理，可通过螺栓将整个导辊组件固定在挖泥船的作业甲板基座上，支架与辊体的连接部位设计了铰接销轴结构，既可以保证辊体绕轴线顺畅转动，也能预留一定的角度微调余量，抵消船体作业晃动带来的安装对位偏差。材质渲染阶段，辊体主体赋予哑光黑色橡胶包覆材质，模拟实际产品中橡胶层缓冲耐磨的特性，能够降低缆绳与辊面接触时的磨损速率，延长导辊的使用寿命；支撑支架与金属销轴部分赋予磨砂金属钢材材质，添加轻微的氧化做旧质感，还原工业钢结构件的真实视觉效果，渲染时采用三点布光方案，主光源从侧上方打亮辊体主体轮廓，辅光源补全支架底部的暗部细节，添加柔和的环境反射效果，让金属件的质感与橡胶层的哑光质感形成清晰的视觉区分。整体设计思路紧扣挖泥船作业的高负载、强磨损工况，所有配合部位均预留了合理的公差间隙，铰接位置设计了润滑注油通道结构，可定期加注润滑脂降低转动摩擦阻力，支撑支架的三角结构经过受力仿真验证，能够承受大吨位缆绳张拉时的侧向冲击力，避免支架变形失效，整个模型的所有特征均保留完整建模参数，可根据实际作业的缆绳规格、安装空间尺寸快速调整辊体长度、直径以及支架的安装孔位参数，适配不同型号铲斗式挖泥船的改装与设计需求。
