管道视镜流体观察装置三维设计

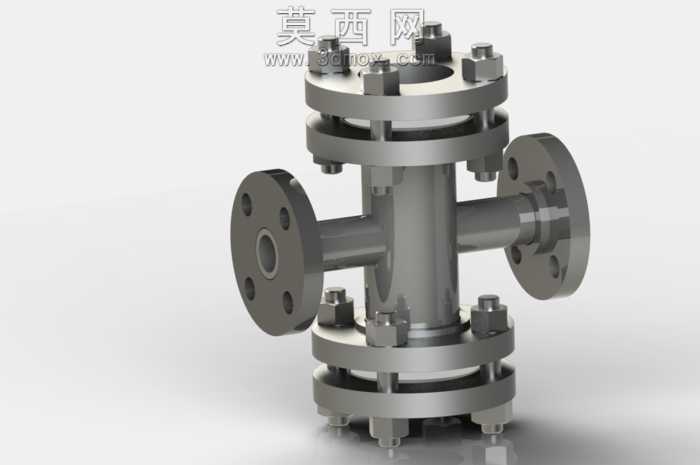

本作品为管道视镜流体观察装置的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对装置各组成部件进行1:1等比例还原。整体结构采用十字型通径主体设计，主体筒体上下两端设置法兰压盖结构，通过对称分布的六角螺栓与螺母实现紧固连接，上下法兰与筒体之间预留玻璃视窗的安装密封位，可通过压紧法兰实现透明玻璃视片的固定，保证管道承压状态下的密封性能，同时预留清晰的观察视野。筒体左右两侧为标准法兰连接端，法兰盘上的螺栓孔采用圆周均布设计，可直接与同规格工业管道实现对接安装，适配常规工业流体输送管路的安装需求。建模阶段对所有零件进行独立参数化绘制，涵盖筒体、连接法兰、视窗压盖、紧固螺栓、密封垫片等全部组成部件，完成总装后添加同轴、重合、间隙配合等装配约束，验证各部件之间无干涉问题，螺栓紧固行程、视窗安装间隙均符合实际装配要求。渲染阶段采用金属材质赋予主体金属部件，还原不锈钢材质的哑光金属质感，对玻璃视窗部分设置高透明、低粗糙度的玻璃材质，模拟真实工业玻璃的透光与折射效果，场景采用柔和的工业产品布光，突出装置的结构层次与金属表面质感，清晰展现各部件的连接关系与整体外观形态。设计过程中充分考虑装置的实际使用场景，作为管道系统中用于观察内部流体流动状态的专用部件，结构设计兼顾承压能力与观察视野需求，法兰连接形式保证装置可便捷接入现有管路，对称式的螺栓紧固结构可保证视窗密封受力均匀，避免局部应力过大导致玻璃视片破损，整体结构紧凑，安装维护便捷，可直接用于工业管道系统的可视化监测场景，也可作为相关流体管路配件设计的参考模型使用。
