工业可调式差压开关结构设计模型

　　在液压润滑系统、洁净流体输送管网、制冷换热机组、工业水处理管路这类需要精准管控压差阈值的场景里，差压开关是整套系统压力保护逻辑里的核心触发元件，它不需要持续输出模拟量信号，只需要在管路两端压差达到设定临界值时输出通断信号，就能联动上游动力设备启停、旁通阀开闭或者报警回路触发，避免滤芯堵塞、管路憋压、流量失衡这类故障扩大。

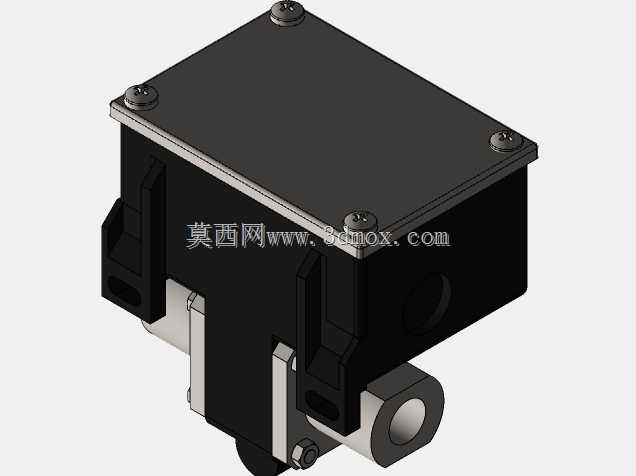

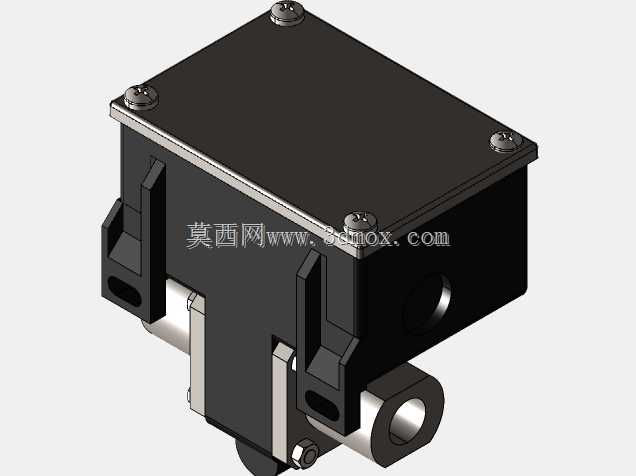

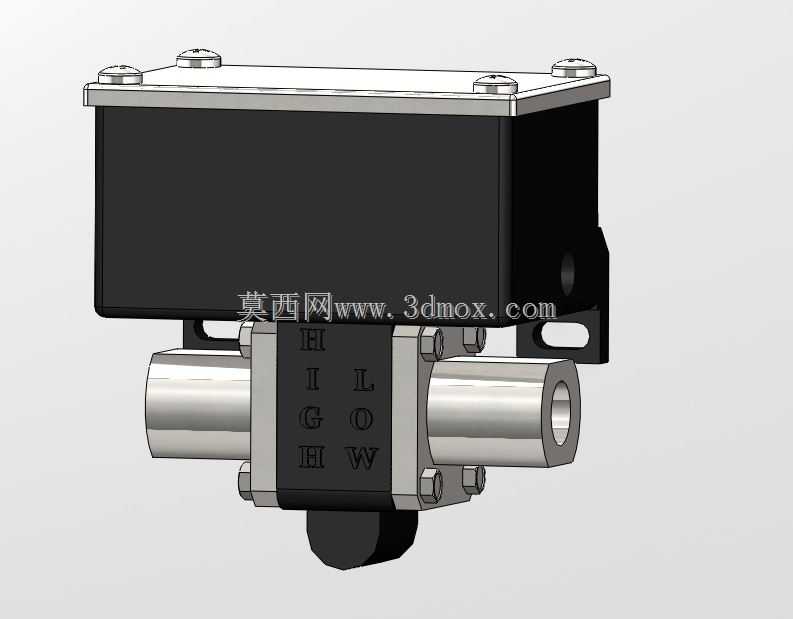

　　这款差压开关的结构设计完全贴合工业现场的安装使用需求，上部的电气腔体采用方形密封壳体设计，上盖通过四颗均布的内六角螺钉压紧密封胶圈，能达到常规工业环境的防尘防水要求，电气接线端设置在壳体侧部的带安装耳的出线位，安装耳上预留的固定孔可以直接穿装螺丝将开关本体固定在设备支架或者管路旁的安装板上，不需要额外设计复杂的转接固定件。下部的流体检测腔体采用不锈钢材质加工，两侧的外螺纹接口直接对接被测管路的两端，分别引入高压侧和低压侧的流体压力，腔体正面刻印的H、L标识直接对应高低压侧接口，现场安装接线时不会出现接反的失误，中间的调节部位可以通过配套的旋钮调整压差动作阈值，覆盖常规工业场景常用的压差设定区间。

　　从建模的细节处理来看，这款模型还原了实际产品的装配层级关系：上部电气腔的壳体壁厚、螺钉沉孔深度、密封槽的位置都按照实际加工尺寸做了还原，下部流体腔的接口螺纹长度、六方拧转位的尺寸、内部膜片腔的外部轮廓都和实物一致，中间连接部位的密封结构、调节旋钮的防滑纹理也做了对应呈现。做设备选型的工程师可以直接把这个模型导入到整机装配里，核对安装边界：开关整体的竖向高度、横向接口的中心距、上部壳体的长宽尺寸，都能直接用来核对设备内部的安装空间，避免出现安装时和周边管路、电气元件干涉的问题；接线端的出线方向也可以根据实际布线需求在装配里调整，提前规划线缆的走线路径。

　　实际使用中，这类差压开关最常应用在液压站的回油滤芯堵塞检测场景：当滤芯被杂质堵塞前后压差达到设定值，开关触发信号提示运维人员更换滤芯，避免滤芯击穿导致杂质进入液压回路损坏阀组和油缸；在冷水机组的水系统里，它会被安装在换热器的进出口两端，监测换热器是否因为结垢导致水阻过大，及时触发清洗提示；在消防供水管网里，它可以监测分区管路的压差变化，联动稳压泵的启停维持管网压力稳定。这款模型的结构设计充分考虑了不同场景的安装兼容性，下部流体腔的接口可以根据实际管路需求更换不同规格的连接形式，上部电气腔的防护等级也能满足多数工业现场的环境要求，不需要额外加装防护外罩。

　　从结构设计的逻辑来看，这款差压开关把电气部分和流体接触部分做了完全的物理隔离，中间的密封结构能避免流体渗漏进入电气腔造成短路故障，上部壳体的边角做了小圆弧过渡处理，既避免了加工时的锐边割伤问题，也能减少现场积灰的留存；下部流体腔的流道设计做了顺滑过渡，不会在腔体内形成流阻死区，避免杂质沉积在腔体内影响检测精度。建模时对各个装配零件的配合公差做了对应体现，比如螺钉和安装孔的间隙、密封胶圈的压缩量预留、调节旋钮的转动间隙，都符合实际机械加工的装配要求，不会出现建模时零件干涉、装配关系错误的问题，结构设计从业者可以直接参考这个模型的分层设计思路，优化同类压力检测元件的结构布局，在保证防护性能和检测精度的前提下，尽可能缩小元件的整体体积，节省设备内部的安装空间。
