径向曲面叶片离心式叶轮三维设计

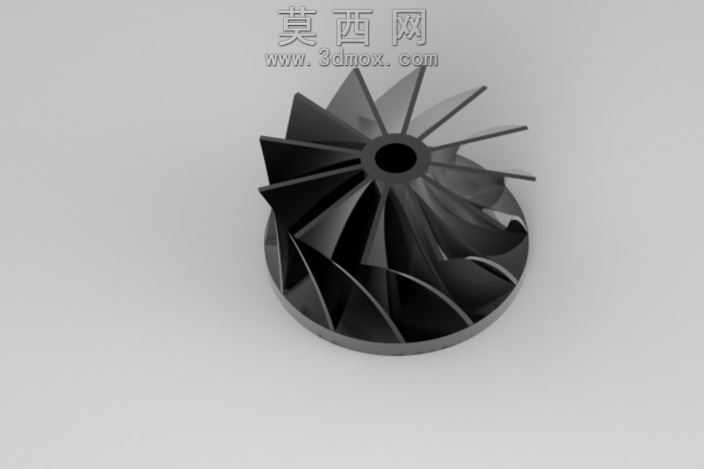

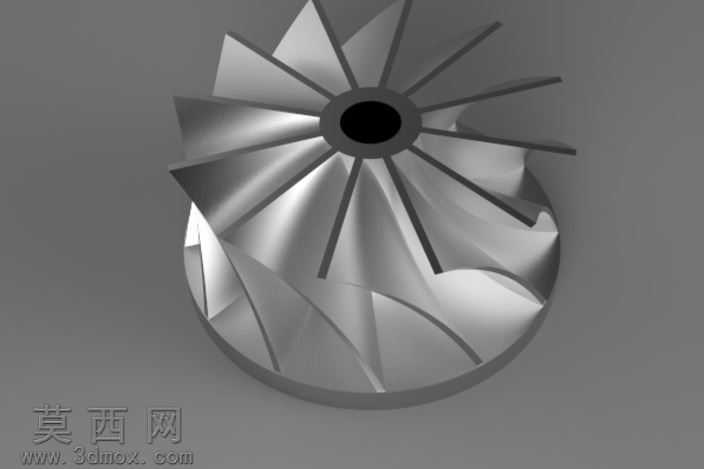

该叶轮模型采用三维参数化建模方式完成整体结构设计，建模过程以回转体基础特征为核心，首先通过草绘绘制叶轮轮毂的回转截面轮廓，以中心安装孔的轴线为旋转轴完成回转特征生成，构建出叶轮的主体基座结构，中心预留的标准安装孔可匹配对应规格的传动轴，保证装配定位的同轴度要求。叶片部分采用曲面建模思路完成设计，先绘制叶片根部与轮毂贴合的轮廓曲线，再绘制叶片顶部的外缘型线，通过放样曲面命令生成单片叶片的光滑曲面结构，针对离心式叶轮的流体动力学需求，对叶片的曲面弧度、进出口安装角度进行了优化调整，保证叶片曲面的流线型过渡，减少流体在叶片表面的流动阻力与紊流产生。完成单片叶片建模后，通过圆周阵列命令，以中心轴线为阵列基准，按照均匀分布的角度参数完成所有叶片的阵列排布，保证每片叶片的形状、安装角度完全一致，确保叶轮运转时的动平衡性能。建模过程中对叶片与轮毂的衔接位置进行了圆角过渡处理，消除结构尖角，既降低了该位置的应力集中风险，提升叶轮高速旋转时的结构强度，也优化了流体在轮毂与叶片衔接处的流动状态。模型完成后通过金属材质进行渲染表现，赋予模型抛光金属的材质属性，调整材质的反射度、粗糙度参数，还原金属零件的真实质感，同时添加环境光影效果，清晰展现叶片曲面的弧度变化与整体结构细节。整体模型结构完整，曲面过渡顺滑，特征参数清晰，可直接用于流体仿真分析、结构力学验证，也可作为后续数控加工、3D打印的基础模型使用，能够满足流体机械相关的设计参考、教学演示等多场景使用需求。
