老式福特直列四缸汽车发动机结构设计

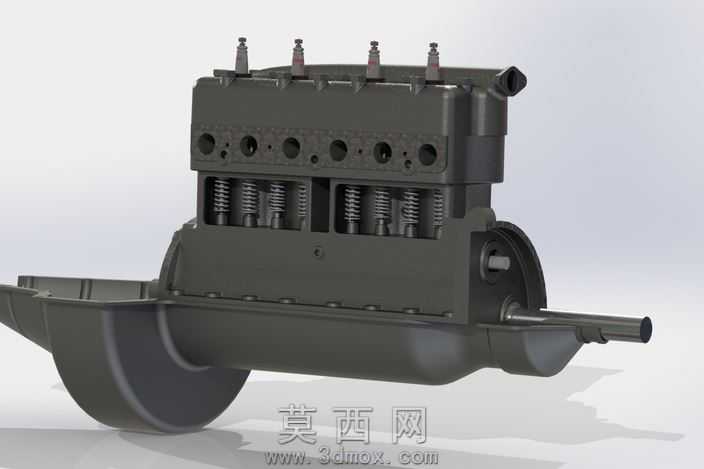

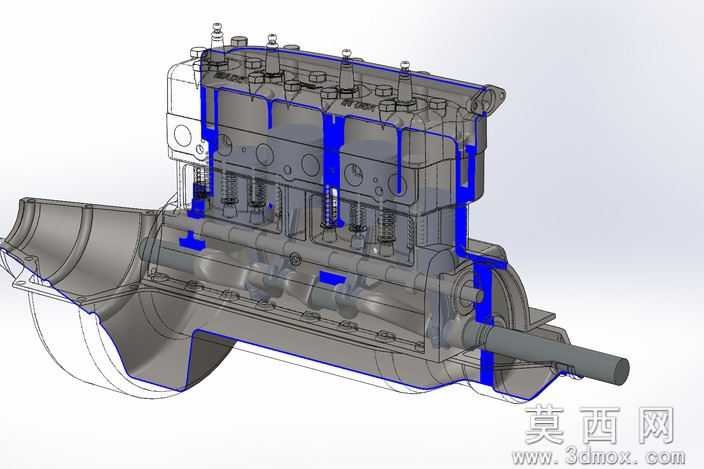

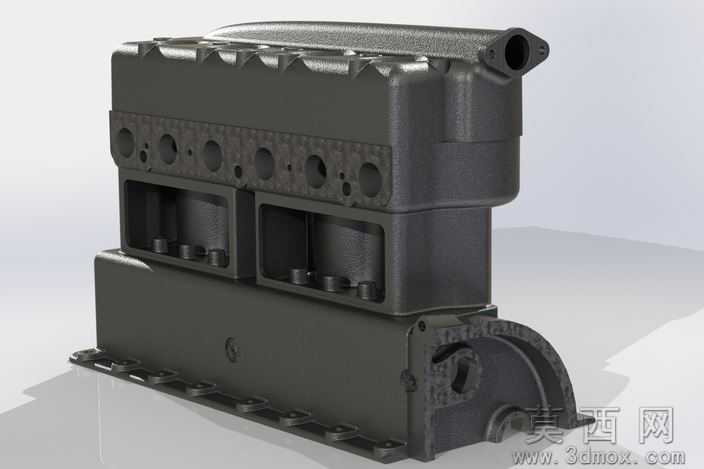

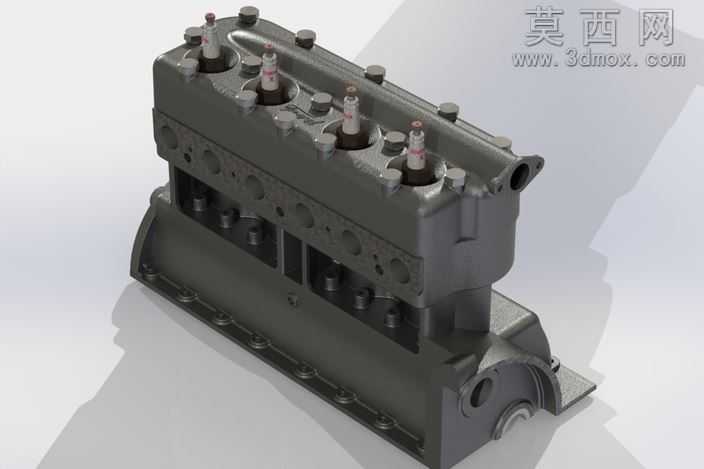

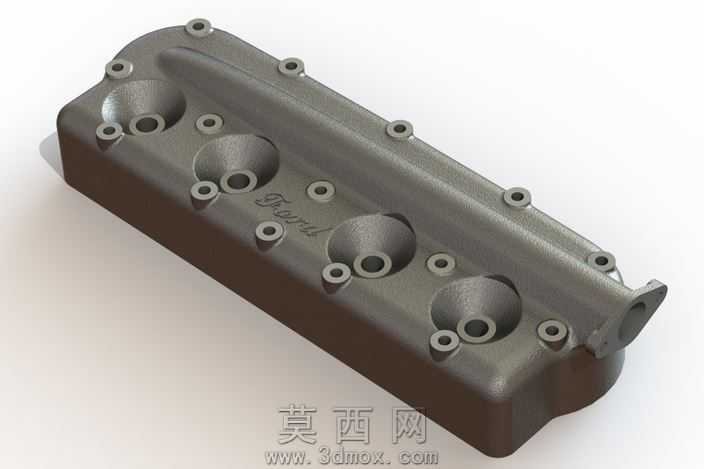

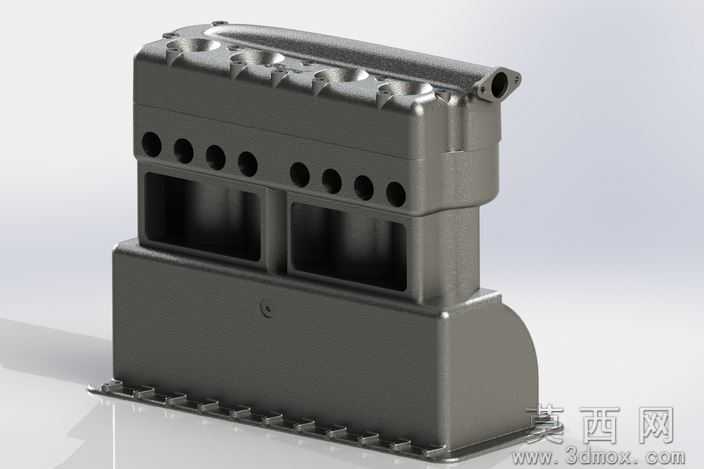

本作品为老式福特复古车型配套的直列四缸发动机三维建模设计，整体建模过程以还原早期民用汽车动力装置的经典结构为核心目标，采用半透明线框结合实体渲染的展示方式，清晰呈现发动机内部的装配关系与油路、气道的布局逻辑。建模阶段首先完成缸体主体的基础轮廓搭建，严格遵循早期铸铁缸体的厚重结构特征，对缸筒排布、曲轴箱腔体、侧壁加强筋的位置逐一校准，保证各缸心距、缸筒壁厚符合老式小排量四缸机的设计参数；随后依次完成曲轴、连杆、活塞组件的建模，对活塞环槽、连杆轴瓦配合位、曲轴平衡块的造型做精细化处理，还原早期动力部件的粗犷机械质感。配气机构部分，按照侧置气门的经典老式发动机布局完成气门、气门弹簧、挺柱、凸轮轴的装配建模，对弹簧的螺旋参数、挺柱的圆柱度、凸轮轴的凸轮型线做参数化设定，保证部件运动逻辑符合真实机械原理。渲染阶段采用半透明哑光材质赋予缸体外壳，以高饱和蓝色高亮标识内部润滑油道与冷却水道的走向，金属部件采用铸铁磨砂、铸铝哑光的差异化材质区分，紧固件、轴类部件做轻微金属反光处理，既保留老式机械的厚重工业质感，又能让观看者清晰分辨内部结构层次。设计过程中参考了大量早期福特民用车型的动力总成资料，没有一味追求现代发动机的精密紧凑感，而是刻意保留了老式机型分体式壳体、外露紧固件、大尺寸传动端的结构特征，后续还将为模型添加使用磨损的纹理细节，在车轮、车身附属部件的建模中延续复古做旧的设计思路，让整体动力总成与老式整车的年代感相匹配，完整还原早期民用汽车动力装置的机械风貌。
