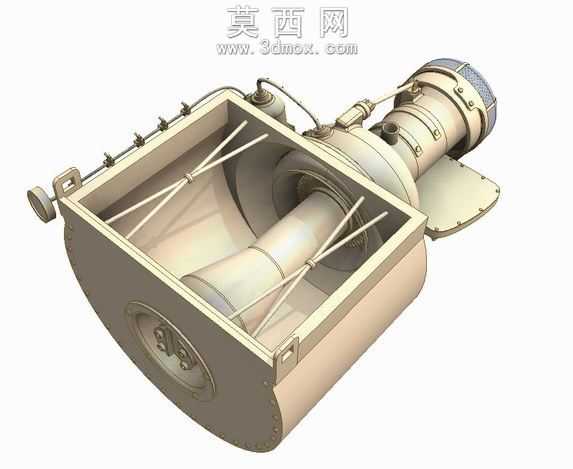

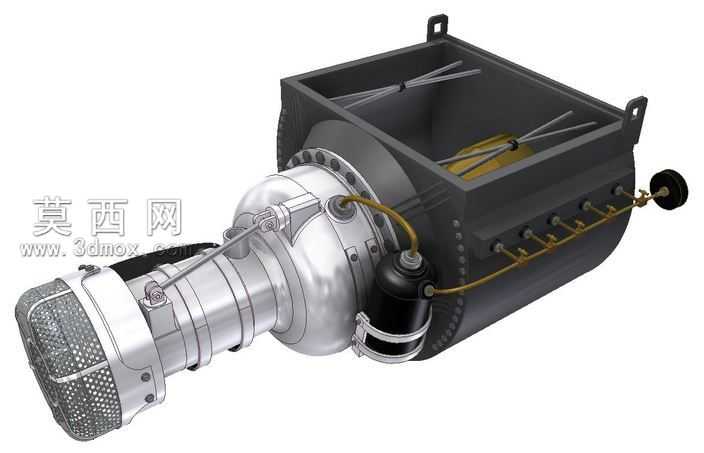

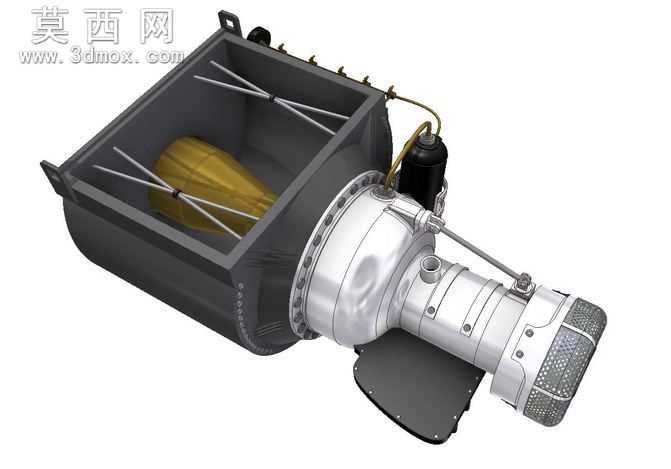

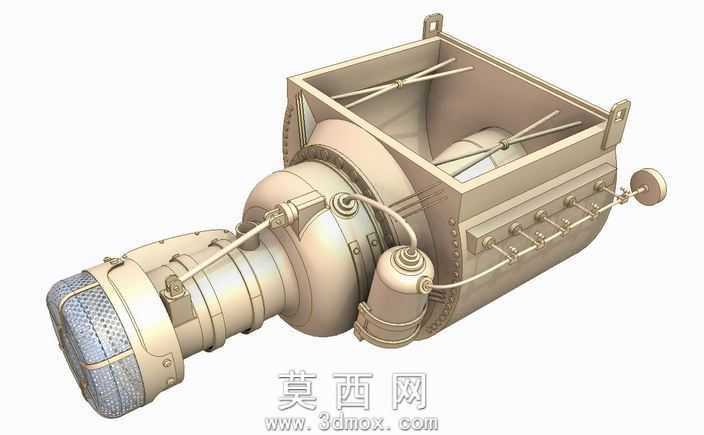

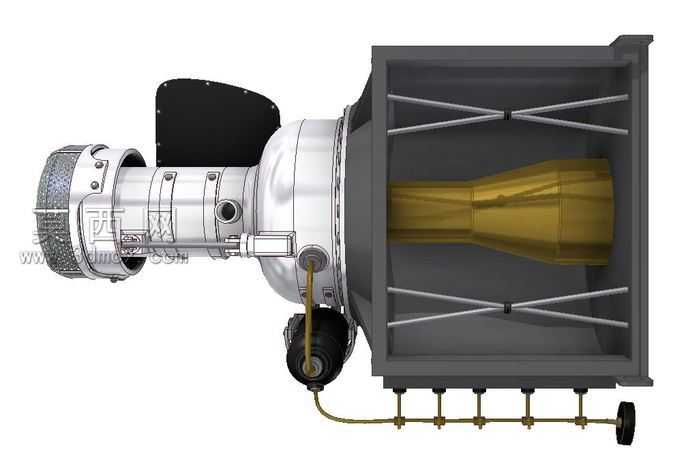

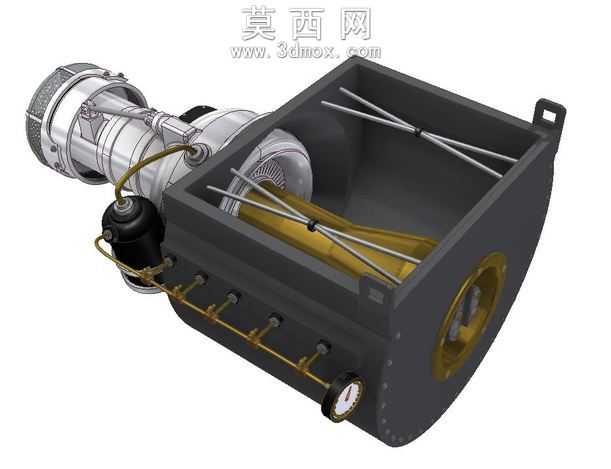

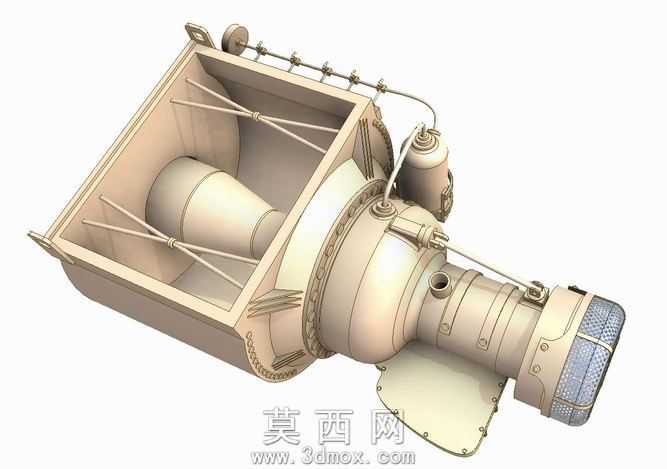

霍尼韦尔AGT1500发动机前舱结构模型

本模型围绕霍尼韦尔AGT1500发动机前舱部分开展精细化三维建模，建模过程中严格参照该型燃气涡轮发动机的真实结构比例，对进气段、压气机连接段、附件安装舱等核心区域进行1:1比例还原。建模阶段首先梳理发动机前舱的整体装配逻辑，将整体结构拆分为进气防护网、多级压气机壳体、附件安装基座、外置管路、舱体框架等独立子部件，分别完成各零件的特征建模：进气防护网部分采用阵列特征还原网格镂空结构，兼顾视觉通透感与结构真实度；压气机壳体通过回转特征结合螺栓孔阵列，还原金属壳体的法兰连接结构与表面安装点位；舱体框架部分采用钣金建模逻辑，还原箱型舱体的铆接拼接结构、边角吊装耳座以及侧面管线排布接口；外置管路部分通过扫掠特征完成黄铜色燃油管路、黑色电气附件的建模，还原管路与舱体、主机的连接固定结构，同时对圆柱形油气分离器、接线端子等小尺寸附件做细节刻画，避免模型出现结构简化过度的问题。材质渲染阶段针对不同部件的物理属性匹配对应材质：压气机段壳体赋予抛光金属材质，调整表面粗糙度参数模拟航空发动机铝合金构件的金属光泽与细微使用痕迹；舱体框架部分赋予哑光深灰耐高温涂层材质，还原动力舱壳体的耐热涂装质感；外置管路分别赋予黄铜金属材质与黑色橡胶包覆材质，通过材质差异清晰区分不同功能的管线部件；进气防护网部分赋予哑光金属材质，调整网格透明度模拟真实金属网的视觉效果。整体模型装配阶段严格遵循真实发动机的装配约束关系，确保各部件连接位置无错位、干涉，管线走向符合实际排布逻辑，既完整呈现AGT1500发动机前舱的机械结构美感，也能为动力装置结构认知、教学演示提供精准的三维参考，模型细节覆盖了从外部吊装结构到表面紧固件、管线接头的各类特征，完整还原了该型发动机前段的工业设计特征与机械结构特点。
