melex车型配套4KW电动轮毂动力单元

　　这套轮毂集成动力单元，是面向melex系列轻型电动车辆开发的轮边驱动部件，区别于传统中央电机加传动链的驱动架构，它将动力输出、承载结构直接整合在车轮轮辋安装位内部，省去了半轴、差速器、轮边减速机构等一系列中间传动部件，能大幅压缩整车底盘的布置空间，降低传动链路的机械损耗，在低速轻型电动载具、场内作业代步车、小型特种作业电动车的改装与全新开发场景中，这类集成式轮边动力单元的应用占比正在逐年提升。

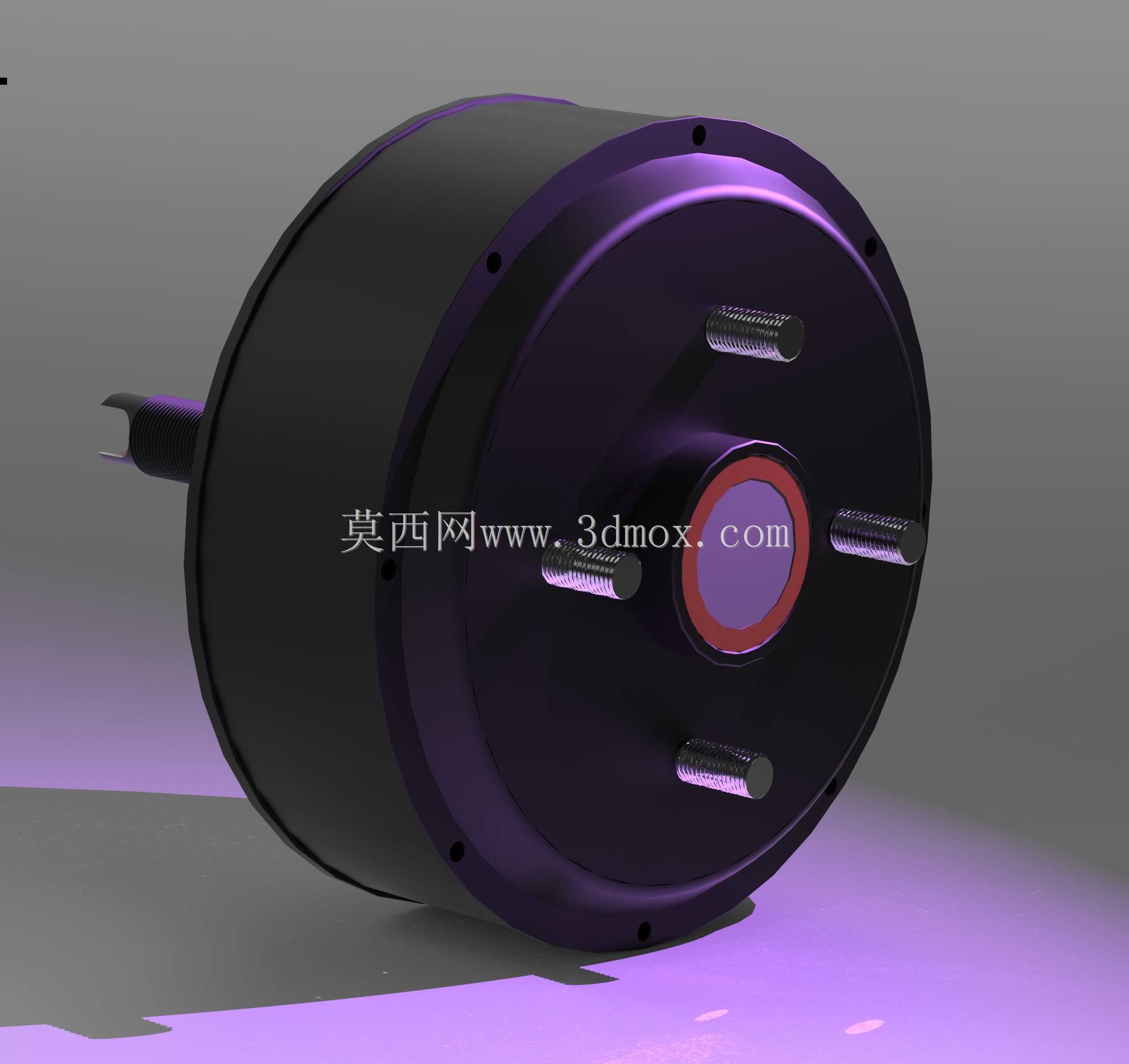

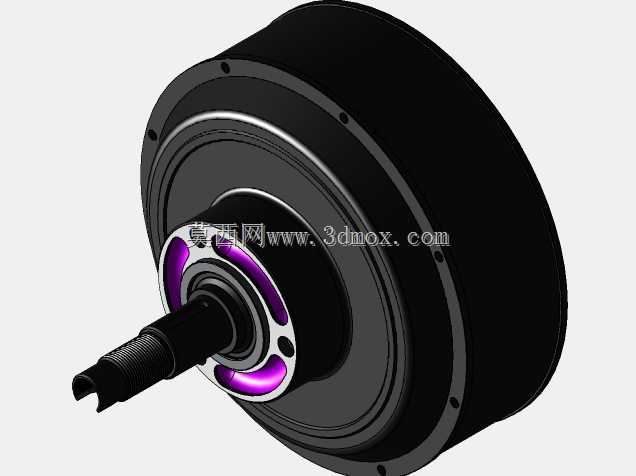

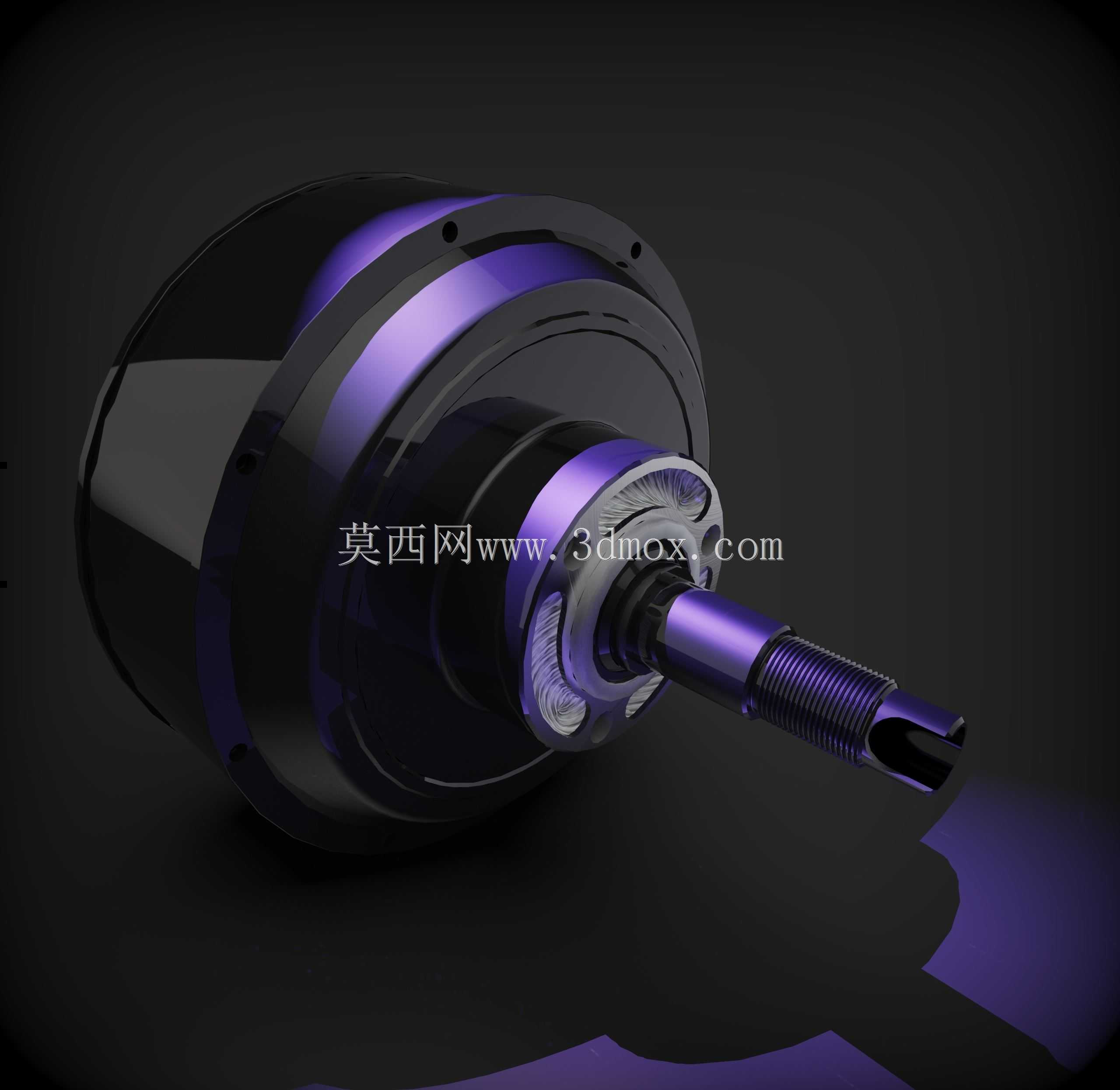

　　从实际装车使用的角度看，该单元直接承担车轮的旋转驱动与轮部承载双重功能，设计阶段需要同时匹配行走系统的安装边界与动力输出的性能要求。首先在安装边界上，单元的输出轴端预留了标准的轮辋配合螺纹段与定位轴肩，轴端的开槽结构用于配套锁紧销片，避免车辆行驶过程中轮辋固定螺母出现松脱风险；单元本体的外圈法兰预留了周向均布的安装孔位，可直接固定在车辆的转向节或者后桥摆臂端，不需要额外设计转接支架，能减少改装或整车设计时的结构件开发工作量。本体的最大外径控制在常规10-12寸轮辋的内部容纳空间范围内，安装后不会突出轮辋轮廓，不会干涉轮胎的装配与转向过程中的翼子板避空，轴向尺寸也经过压缩，不会额外增加轮距的设计负担，适配多数轻型电动车的轮腔空间要求。

　　功能特性层面，这套4KW级别的动力单元额定输出功率覆盖轻型电动车辆的日常行驶需求，低速大扭矩的输出特性刚好匹配车辆起步、爬坡、轻度负载行驶的工况，不需要额外搭配减速机构就能直接驱动车轮转动，传动效率比中央电机加链条传动的结构高出15%以上，同时因为没有外露的传动部件，日常使用中的维护点大幅减少，不需要定期调整链条张紧度、更换传动润滑油，只需要做好本体的密封防护就能满足长期户外使用的要求。单元的外壳采用了多层台阶式的结构设计，一方面是通过台阶结构增强外壳的结构强度，承受车辆行驶过程中来自路面的径向冲击与轴向载荷，另一方面台阶结构也预留了内部绕组、磁钢、密封件的安装空间，外壳表面的光滑圆弧过渡能减少车辆行驶时的泥水附着，避免长期使用后污垢堆积影响本体的散热效率。

　　设计思路上，这套单元是基于现有melex车型的轮位空间做逆向适配开发的，开发过程中首先扫描了原车车轮安装位的所有空间点云数据，确认了转向最大角度下的轮腔避空边界、轴头的配合尺寸、悬架安装点的相对位置，在此基础上整合动力输出的电磁方案，将定子、转子、绕组全部布置在轮辋内部的空腔中，输出轴直接作为轮辋的安装定位轴，把动力传递路径缩短到最短。结构设计阶段重点考虑了密封性能，在旋转轴与固定外壳的配合位置设置了多道唇形密封圈，能阻挡雨天行车时的泥水、日常清洗时的高压水进入单元内部，避免绕组受潮短路；同时外壳的材质选用了导热性能良好的金属材料，工作时绕组产生的热量可以直接通过外壳散发到空气中，不需要额外设计散热风道或者散热风扇，简化了整体结构。

　　在实际选型适配过程中，工程人员需要重点核对三个核心参数边界：一是单元的安装法兰孔位分布是否与车辆现有悬架端的安装点匹配，孔位的节圆直径、孔的大小、安装面的平面度都需要符合装配要求，避免出现安装错位导致的应力集中；二是输出轴的配合尺寸是否与选用的轮辋中心孔匹配，螺纹规格、轴肩的定位长度要和轮辋的安装深度一致，保证轮辋安装后不会出现轴向窜动；三是动力输出的扭矩范围是否匹配车辆的整备质量与常用行驶工况，4KW的额定功率对应整备质量500kg以内的轻型车辆，可以满足15%以内坡度的爬坡需求，平路行驶的最高时速可以达到25-35km/h，完全覆盖场内作业、短途代步的使用场景。另外在布线设计上，单元的动力线从固定端的外壳侧面引出，走线方向避开了转向运动的干涉区域，车辆转向时不会拉扯动力线缆，长期使用的可靠性更高。

　　不同于传统的分体式驱动结构，这种集成式轮毂动力单元在装配时只需要完成法兰固定、轮辋安装、线缆连接三个步骤，整车装配的工时可以缩短40%以上，后期如果出现部件故障，也可以直接整体更换轮边单元，不需要拆解复杂的传动机构，大幅降低了售后维护的技术门槛。对于做轻型电动车改装、小型特种电动车开发的结构工程师来说，这类成熟的集成动力单元可以直接拿来做整车布置匹配，不需要从零开始开发电机、传动、承载的整套结构，能大幅缩短项目的开发周期，减少结构验证的工作量。
