八芯圆形麦克风信号传输连接器结构

　　在专业音频设备的信号链路搭建场景里，这类多芯圆形连接器是动圈麦克风、电容麦克风与调音台、音频采集卡之间实现稳定信号交互的核心衔接部件，区别于消费级音频设备常用的3.5mm直插接头，八芯的触点配置可以同时承载平衡音频信号传输、幻象供电回路、设备状态识别信号等多组通路，适配专业演出、录音棚固定安装、广电户外采编等多场景下的麦克风接线需求，避免多线缆并行布线带来的走线杂乱、接插干扰问题。从结构设计逻辑来看，这款连接器采用圆形法兰式安装形态，主体外壳做了阶梯式的直径过渡，靠近插合端面的金属环采用亮面金属切削加工，既可以在插合时与对接端的定位槽形成径向限位，也能作为接地屏蔽层的接触载体，降低外界电磁信号对音频传输的干扰；

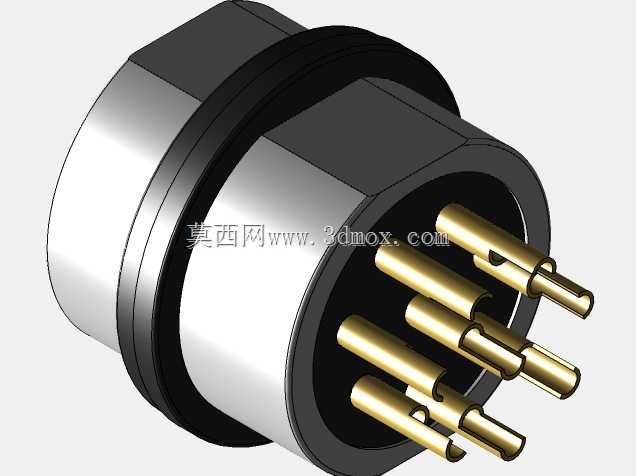

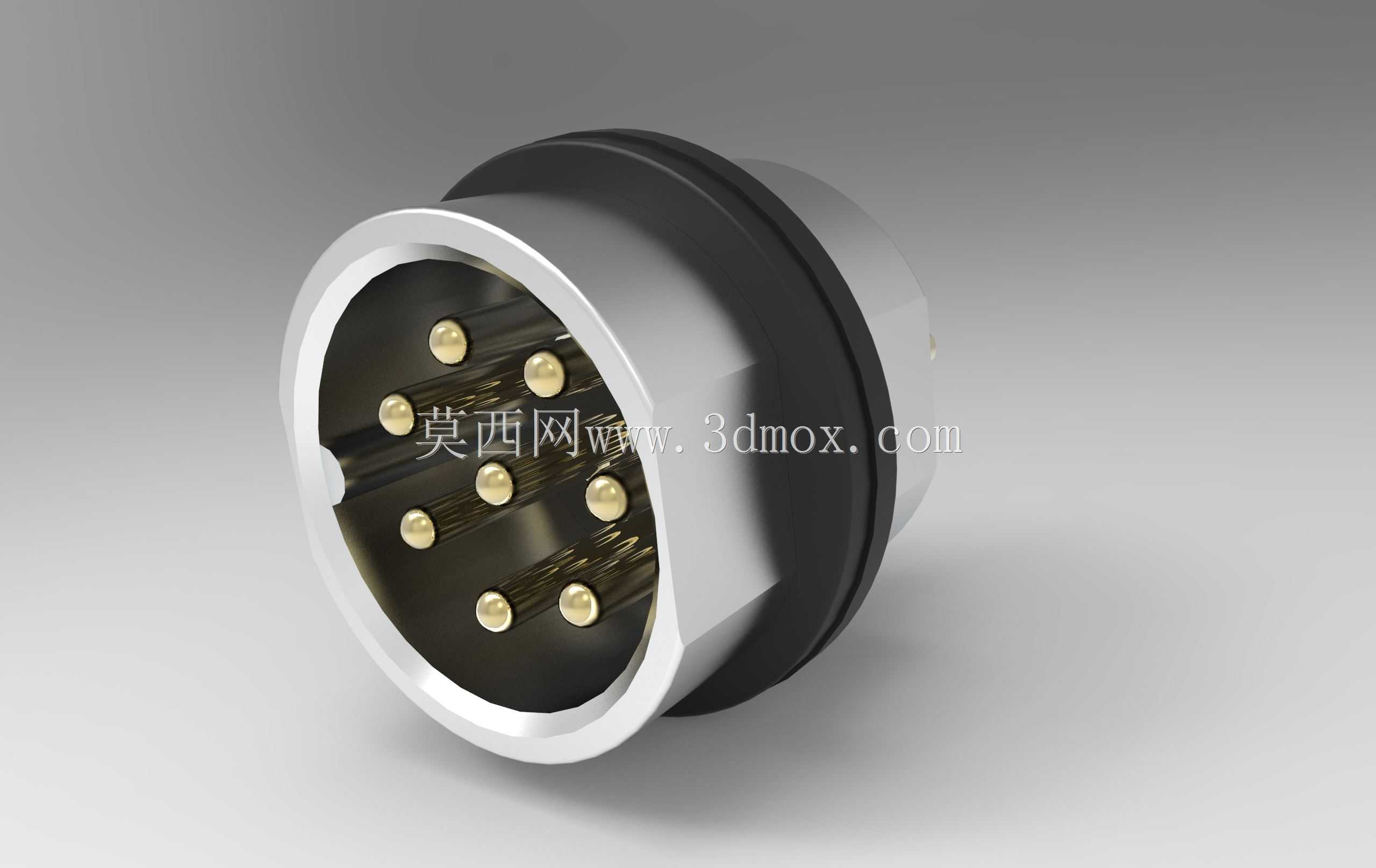

　　外壳中段包裹的黑色橡胶密封环，在面板安装时可以贴合安装开孔的内壁，既能够填充安装间隙避免连接器晃动，也能实现基础的防尘防泼溅能力，适配户外临时演出时复杂的使用环境。插合端面的八根镀金接触插针采用环形阵列排布，每根插针的根部都做了绝缘基座隔离，相邻插针之间的间距经过核算，既保证足够的电气间隙避免信号串扰，也能在有限的端面空间内完成八组通路的布局，插针头部做了圆弧导向处理，插合过程中可以自动校正微小的对位偏差，避免硬插导致的插针弯折、基座开裂问题。安装边界层面，这款连接器的尾部直径适配常规的音频线缆穿线需求，法兰端的外径可以覆盖行业通用的16mm标准面板开孔，安装时从面板正面穿入后，尾部通过锁紧螺母即可完成固定，

　　不需要额外设计定制化的安装支架，能够直接替换同规格的进口音频连接器，降低设备生产的配件采购成本。实际使用过程中，这类连接器的插合寿命需要满足至少千次以上的插拔需求，因此金属外壳部分选用了易切削的锌合金材质做基底，表面做镀铬处理提升耐磨性能，内部的绝缘基座采用耐温的工程塑料注塑成型，在焊接线缆引脚时可以承受短时间的高温烫接，不会出现基座融化、插针移位的问题。不同于方形多芯连接器的定向插合要求，这款圆形连接器的端面设置了一个不对称的定位缺口，插合时只有缺口对准对接端的定位凸台才能完全推入，既避免了插错针位导致的信号短路，也保留了圆形连接器360度受力均匀的优势，在演出过程中即使线缆被意外拉扯，插合面的受力也能均匀分散到整个接触端面，

　　不会出现单根插针受力变形的情况。在音频系统的布线施工中，这类焊接式连接器可以根据现场布线长度灵活裁剪线缆，不需要依赖预制的成品连接线，施工人员只需要按照引脚定义将对应颜色的线芯焊接到插针尾部的焊杯上，套上尾部的橡胶应力护套即可完成线缆端接，护套的锥度设计可以分散线缆弯折时的应力，避免线芯在连接器根部反复弯折导致的断线问题。从结构可靠性角度出发，插针与绝缘基座之间采用过盈压装的固定方式，长期插拔使用过程中不会出现插针后退、接触不良的问题，插针表面的镀金层厚度满足行业通用的耐磨要求，在高湿度的演出环境下也不会出现触点氧化导致的信号衰减、接触杂音问题，能够保证音频信号传输的稳定性。
