工业级带灯金属蜂鸣器结构设计

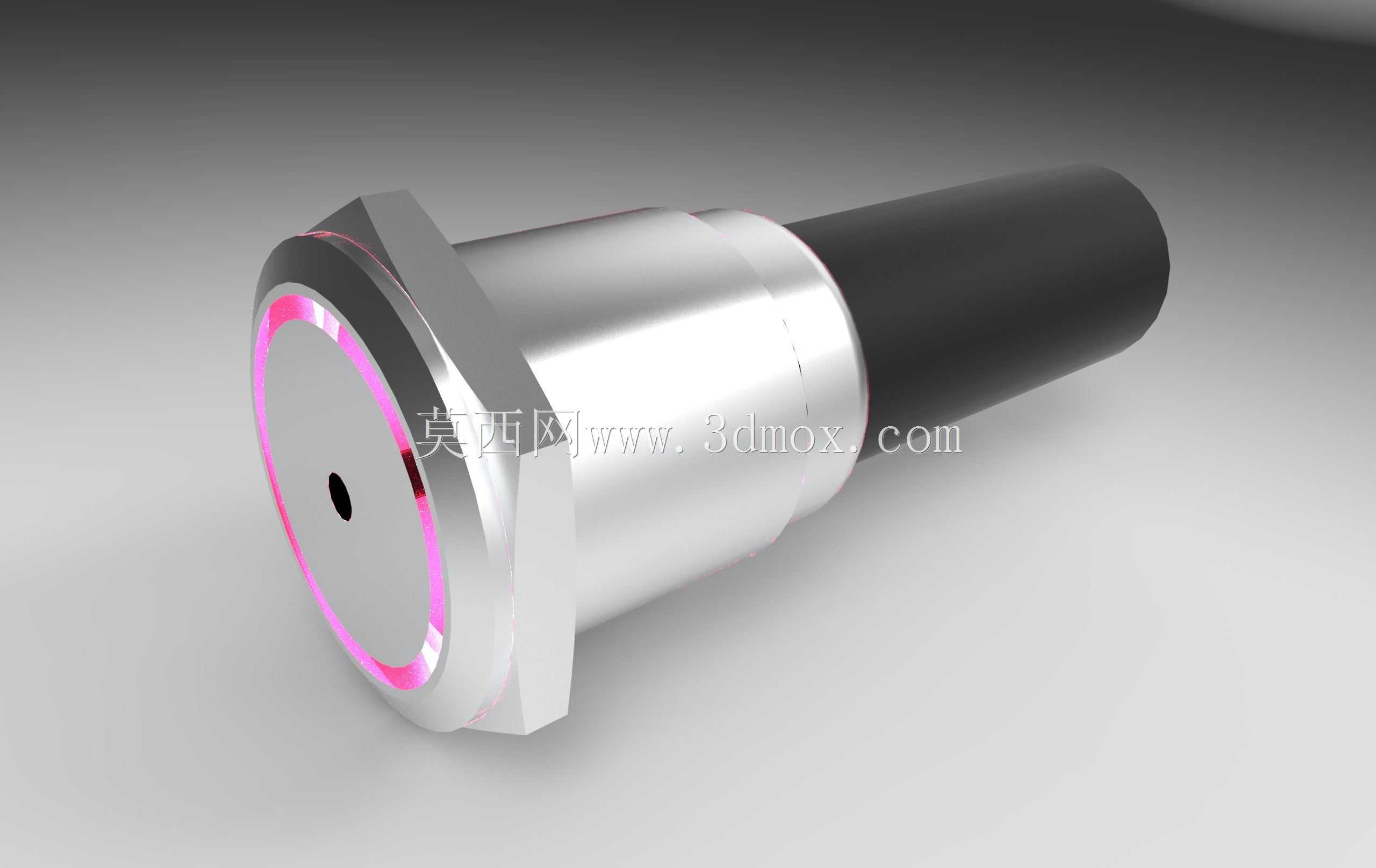

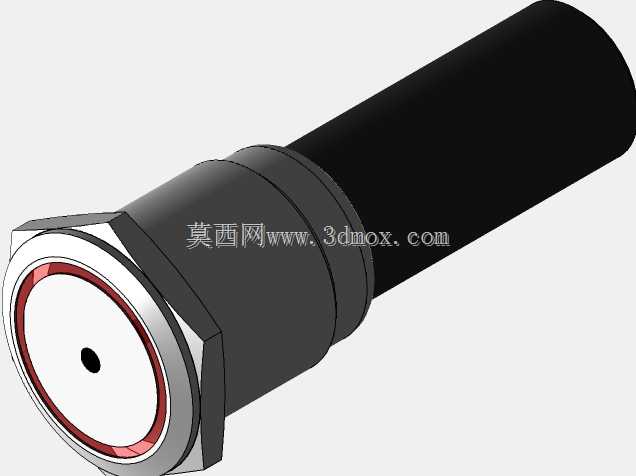

　　这款蜂鸣器的结构设计，最初是针对工业控制柜面板的声光提示需求做的适配，日常在自动化产线的设备状态提示、故障报警、操作反馈场景里都能用到，比如设备触发安全门联锁、工位缺料预警、工序完成提示这类工况，都需要这类集成了声光提示的元件做信号输出。从结构上看，主体采用六角法兰式金属外壳，前端做了环形透光带设计，内置的发光环可以在蜂鸣器发声的同时同步点亮，在车间嘈杂环境下，既能通过声音传递提示信号，也能通过视觉光效补充提示，避免单一声音提示被环境噪音掩盖导致的信号遗漏。设计过程中首先考虑的是面板安装的适配性，前端六角结构的厚度刚好匹配常规工业控制柜的面板壁厚，安装时从面板正面插入安装孔，后端通过配套的锁紧螺母固定，不需要额外做复杂的安装结构，

　　常规面板开孔尺寸适配行业通用的22mm安装孔径，和同规格的按钮、指示灯开孔通用，不需要在面板加工时单独定制开孔尺寸，能直接复用现有面板的加工工艺，减少柜体加工的工序成本。后端的出线部位做了阶梯式的护套结构，既可以保护内部接线的焊点不受拉扯力损坏，也能避免安装时线缆弯折角度过大导致的线芯断裂，护套采用耐磨的橡塑材质，和金属壳体之间做了密封压合结构，能满足常规工业场景的防尘防泼溅需求，适配车间多粉尘、偶尔有切削液飞溅的使用环境。发声腔体的设计上，前端中心的出声孔做了收敛式的孔径设计，既保证声音能够顺畅传出，也能避免大颗粒粉尘、金属碎屑直接进入腔体内部损坏内部的发声元件，出声孔的位置避开了前端发光环的区域，不会遮挡光效的传播，

　　环形发光带采用漫透射的透光材质，点亮时光线均匀柔和，不会出现局部亮斑，在不同角度的工位上都能清晰识别到光信号。内部的结构排布上，把发声元件和发光元件的电路板做了分层固定，金属壳体的内壁做了定位卡槽，电路板卡入卡槽后通过点胶固定，避免设备运行时的振动导致元件移位，接线引脚从后端护套的中心孔引出，引脚之间做了绝缘隔离，避免接线时出现短路风险。实际选型适配的时候，这类蜂鸣器可以直接替换同安装尺寸的普通蜂鸣器或者指示灯，不需要改动柜体的原有开孔和接线布局，在旧设备改造升级声光提示功能的时候，能大幅减少改造的工作量。设计时也考虑了不同安装场景的兼容性，壳体的金属部分采用导电材质，安装时和金属面板贴合后可以直接实现接地，不需要额外做接地接线，

　　符合电气设备的安全规范。发声的腔体容积经过反复调整，保证在额定电压下的声压级能够覆盖3-5米的作业范围，既不会因为声压过大造成车间噪音污染，也不会因为声压不足导致远处的操作人员无法接收到报警信号。前端的金属法兰面做了倒角处理，安装后和面板贴合紧密，没有突出的锐边，避免操作人员操作面板时被划伤，整体的外形长度控制在合理范围，不会因为元件过长导致柜体内的布线空间被过度占用，适配不同深度的控制柜安装需求。
