管道配套紧固用管夹式家具固定夹具

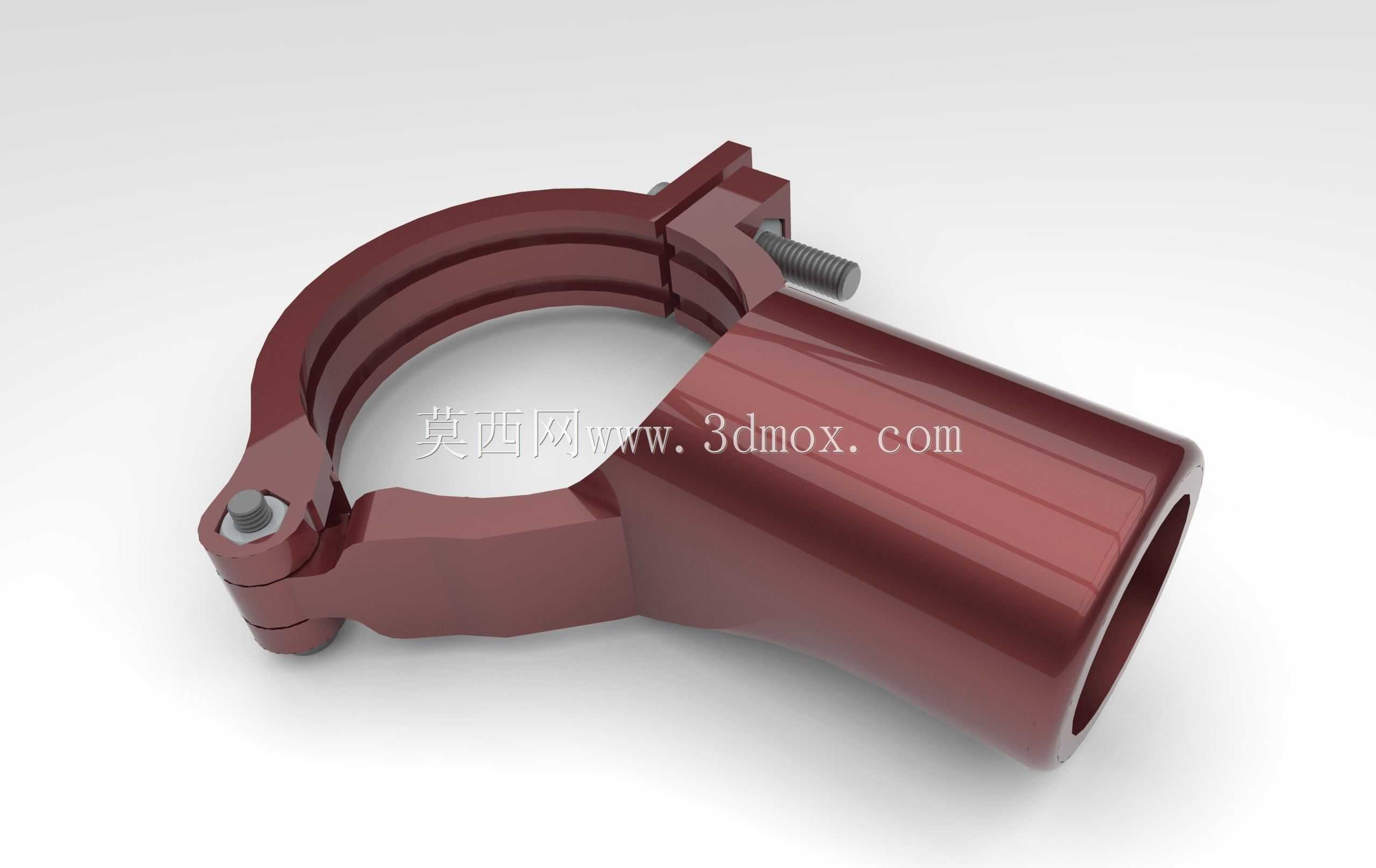

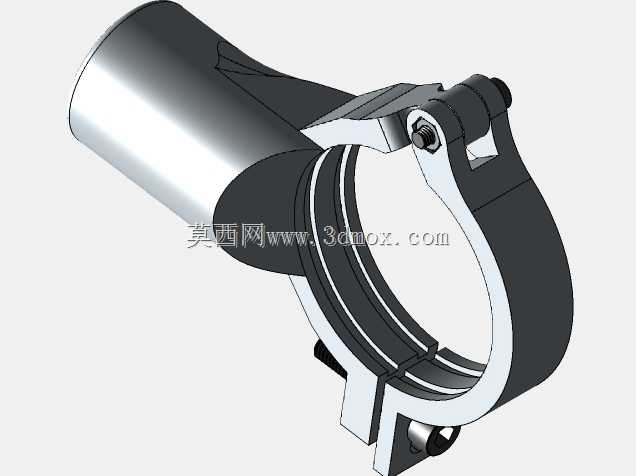

　　在DIY管道家具、工业风置物架、管线辅助固定这类场景里，这类抱箍式管夹夹具的使用频率一直不低，很多做结构配套的工程师在搭建设备旁置物台、车间工位辅助操作台、工业风陈列架的时候，都会优先选这类结构做管道与台板的衔接固定。不同于普通的刚性管支架，这款夹具的设计思路是兼顾抱紧力与安装容错性，半开式的抱箍主体搭配单侧螺栓锁紧结构，不需要完全穿套整根管道，就能在管道的任意轴向位置完成固定，现场安装的时候不用提前拆解已排布的管线，适配现场改造类的施工需求。从结构细节来看，抱箍的内圆弧面做了贴合通用圆管外径的弧度设计，锁紧时螺栓带动活动抱箍片收紧，能让整个箍体内壁均匀贴住管道外壁，不会出现局部应力集中压伤薄壁管的问题，

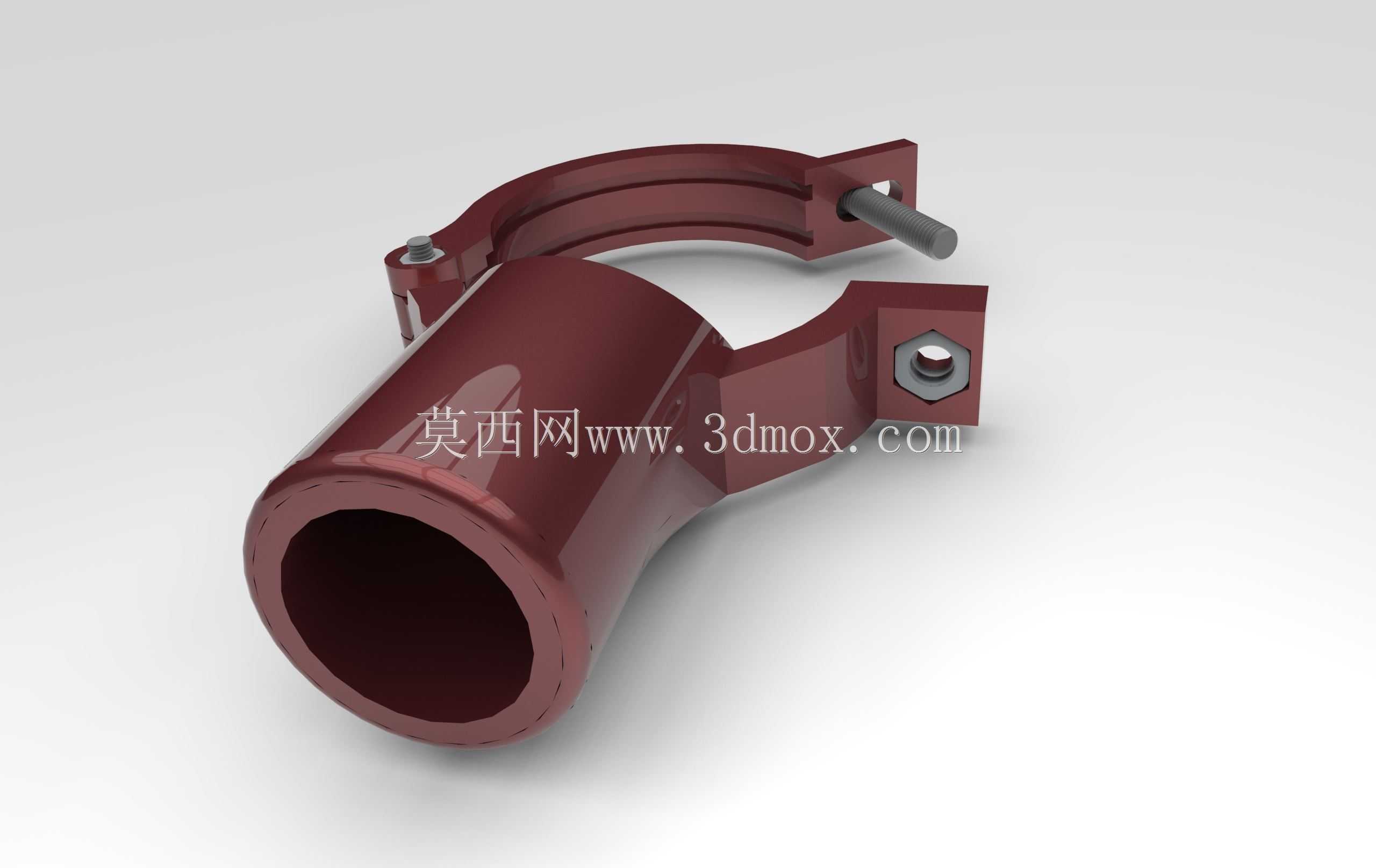

　　抱箍的两个连接耳片做了加厚处理，耳片上的螺栓过孔预留了少量间隙，允许安装时存在小范围的角度偏差，降低现场安装的对位难度。和抱箍一体延伸出的固定支脚，是用来衔接家具台板或者其他被固定构件的，支脚上的安装孔可以适配常规的自攻螺丝或者机丝，直接把台板锁附在支脚平面上，就能让管道作为支撑骨架承担台板的载荷。实际选型的时候要注意安装边界，抱箍收拢后的最小内径要匹配所用管道的外径，支脚的突出长度决定了台板和管道轴线之间的间距，安装时螺栓的锁紧扭矩不需要过大，达到抱紧管道后不出现轴向滑移、周向转动即可，过大力矩反而会导致抱箍变形，甚至把薄壁金属管、PVC管压变形。这类夹具除了用来做管道家具的固定，在车间临时管线排布、小型设备的管线辅助固定、

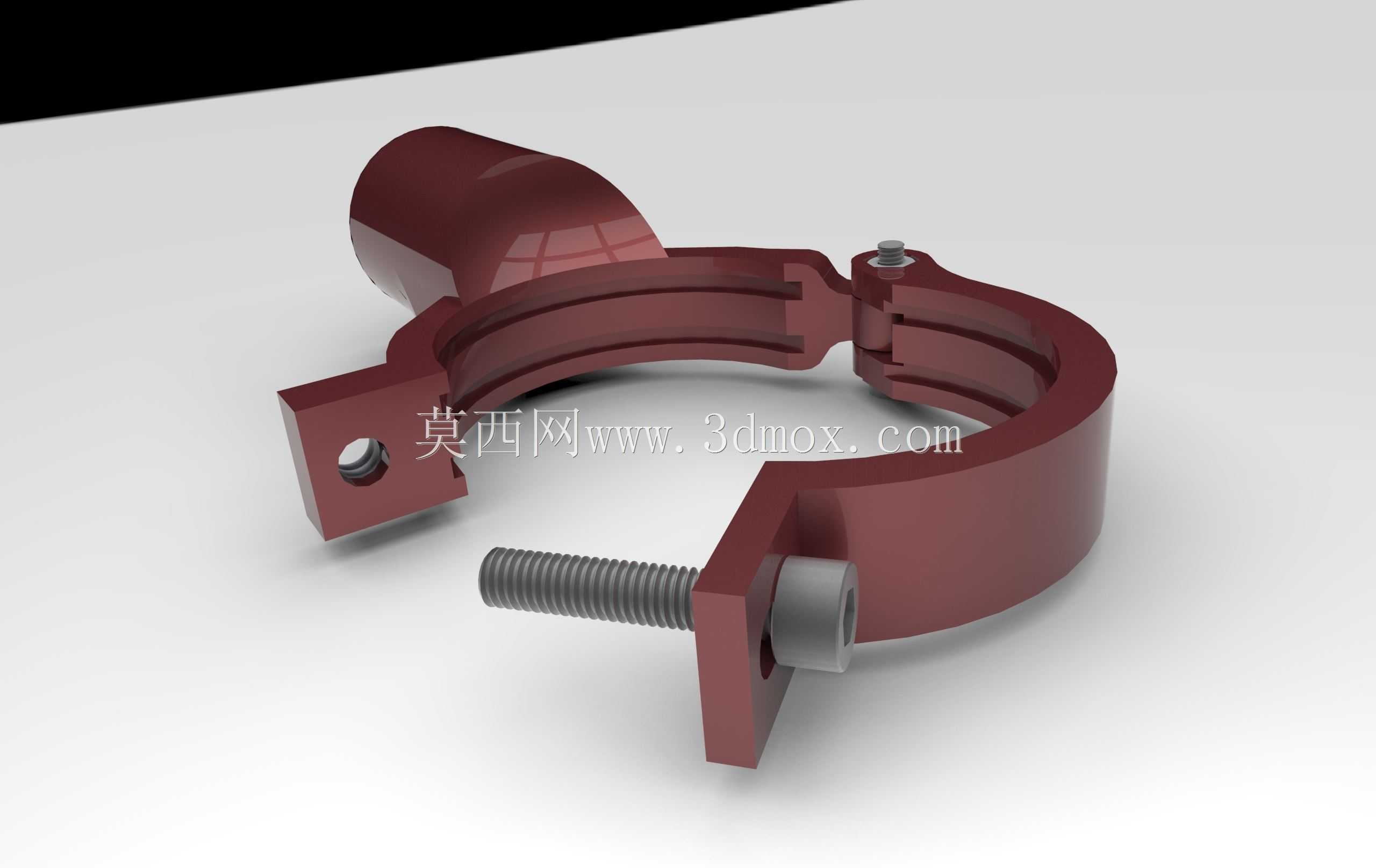

　　工位旁工具挂架搭建场景里也能通用，相比焊接式的管道固定座，它不需要动火作业，拆装调整都很方便，后期要调整台板高度、改动管线位置的时候，只需要松开锁紧螺栓就能滑动调整位置，不需要破坏原有管道结构。设计这款结构的时候，特意把锁紧螺栓设置在抱箍的单侧，另一侧做了铰接式的连接结构，安装的时候可以先把抱箍翻开扣在管道上，再穿入锁紧螺栓收紧，比传统的双螺栓对夹式管夹少了一个对位步骤，单人就能完成安装操作，尤其是在高空或者狭窄空间作业的时候，这个结构优势会更明显。抱箍主体的转角位置都做了圆角过渡，没有尖锐的棱角，用在家具场景里也不会划伤使用者，支脚的贴合面做了平面度处理，和台板贴合的时候不会出现缝隙，锁附后不会出现台板晃动的问题。在载荷承受方面，

　　单个夹具配合直径32mm的标准钢管使用时，垂直方向可以承担数十公斤的静载荷，满足常规置物台、桌面的承重需求，如果是跨度较大的台板，可以通过加密夹具布置间距的方式提升整体承载能力，不需要额外增加支撑立柱。很多做工业风家具设计的从业者，会直接把这类管夹作为外露的结构件使用，金属质感的外观和管道骨架的风格统一，不需要额外做装饰遮盖，兼顾结构功能与视觉效果。在管线排布的辅助应用里，这类夹具也可以用来把电缆桥架、气动管路固定在现有管道支架上，不用额外打膨胀螺栓安装支架，节省现场安装的工时与材料成本。
