可旋转云台会议视频采集摄像头结构

　　这款云台式会议摄像头的结构设计，核心围绕中大型会议室的远程视频采集需求展开，日常部署场景覆盖15-60㎡的常规会议空间，可适配长条会议桌、圆形讨论桌等不同布局的会场，无需额外搭配复杂的外接支架，直接放置于会议桌面即可完成部署，也可通过底座预留的安装孔位固定在吊顶支架、墙面支架上，满足不同会场的机位布置要求。

　　从实际使用功能来看，该设备的水平旋转角度覆盖360°全周范围，垂直俯仰角度可实现-15°到90°的调节，能够完整覆盖会场内所有参会人员的取景范围，无需参会人员刻意调整座位适配摄像头机位，配合内置的广角成像组件，可在3米距离下完整采集8人并排就坐的画面，避免常规定焦摄像头存在的取景死角问题。云台转动结构采用阻尼适配设计，转动过程无卡顿、无异响，调整到指定角度后可自动锁止位置，不会出现机位滑移、角度偏移的问题，即使在人员走动触碰桌面产生轻微震动的情况下，摄像头取景角度也不会发生偏移。

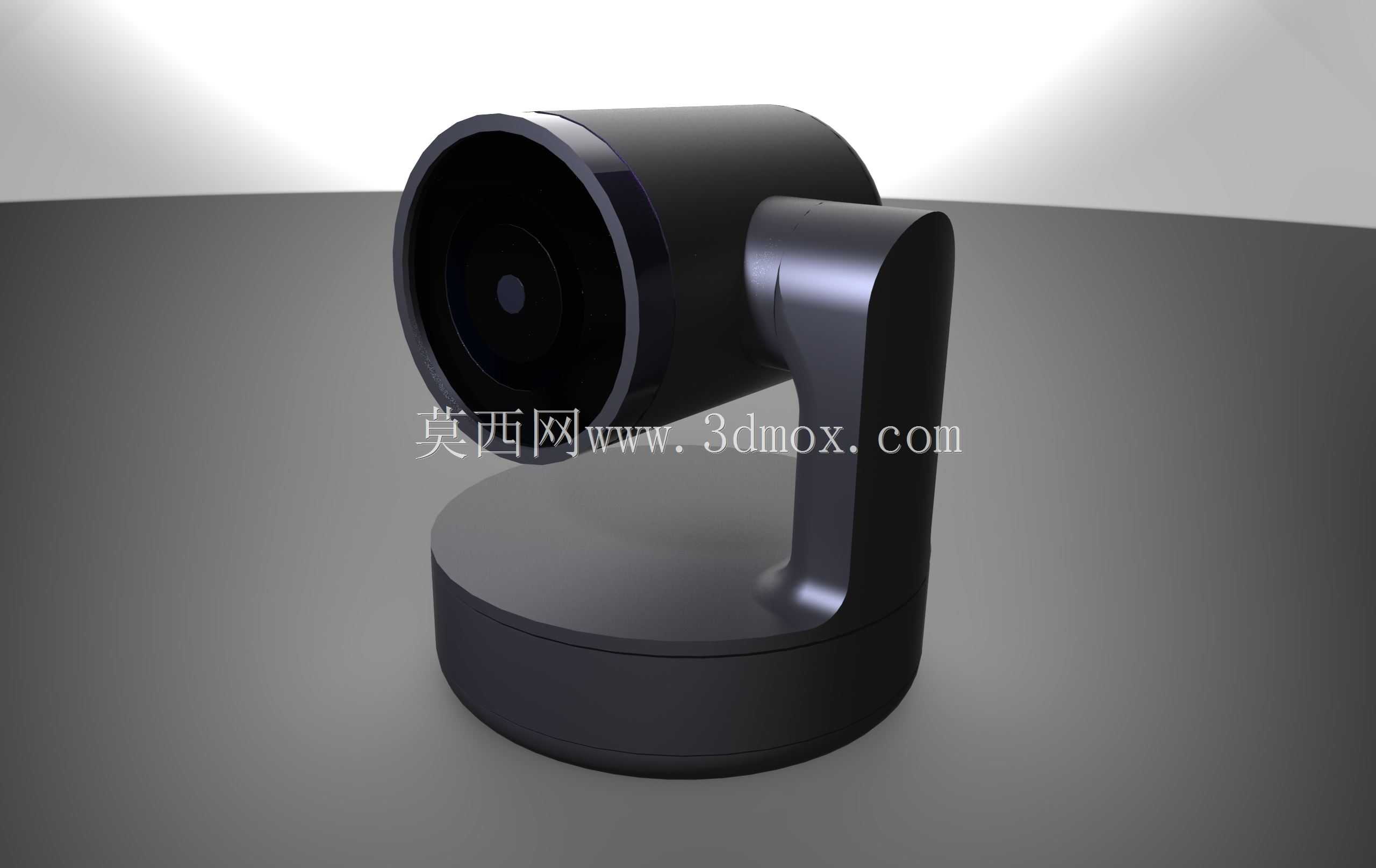

　　结构设计层面，整体分为镜头成像舱、L型旋转支撑臂、圆形配重底座三个核心模块，各模块之间通过隐藏式走线的转轴结构连接，所有信号线缆、供电线缆都从支撑臂内部、转轴中空位置穿过，外部无裸露线材，既避免了线材缠绕影响云台转动，也提升了设备整体的外观整洁度。镜头成像舱采用圆柱形一体化外壳设计，前端镜头位置预留了光学镜片安装位，周边做了0.5mm的凸边防护结构，可避免日常擦拭、移动过程中镜片被硬物刮花；外壳壁厚均匀控制在1.8mm，既满足结构强度要求，也不会过度增加设备整体重量，外壳拼接处采用卡扣加定位柱的配合方式，拼接缝隙控制在0.1mm以内，无明显错位、断差。

　　支撑臂采用流线型曲面过渡设计，与镜头舱、底座的连接位置都做了R3的圆角处理，没有尖锐棱角，避免日常使用过程中磕碰划伤人员；支撑臂内部预留了舵机安装位、传动齿轮组的装配空间，转轴位置采用耐磨POM材质的轴套，长期转动磨损量极小，可满足上万次转动调整的使用寿命要求。底座采用大直径圆形设计，整体重量占设备总重的60%以上，重心完全落在底座中心范围内，即使云台转动到最大俯仰角度、水平旋转到任意位置，整体重心投影也不会超出底座支撑范围，不会出现设备倾倒的问题；底座底部预留了三个硅胶防滑垫的安装槽，防滑垫高出底座底面0.8mm，放置在光滑玻璃桌面、烤漆桌面上时不会出现滑移，同时可缓冲桌面震动对成像稳定性的影响。

　　安装边界方面，设备整体最大外轮廓尺寸控制在直径120mm、高度160mm范围内，放置在桌面上占用的桌面空间极小，不会遮挡参会人员的视线，也不会和桌面的麦克风、会议终端、水杯等物品产生位置干涉；底座预留的安装孔位符合常规会议设备支架的通用安装孔距，可直接适配市面上多数通用吊装、壁装支架，无需额外加工转接板。设备外壳的所有外露面都做了哑光磨砂处理，不会在会议室内的灯光照射下产生反光，避免反光进入镜头影响画面采集效果；镜头舱与支撑臂的连接位置预留了密封胶圈的安装槽，可阻挡日常使用过程中的灰尘进入设备内部，降低内部光学元件、传动结构的积灰概率，减少后期维护清理的频次。

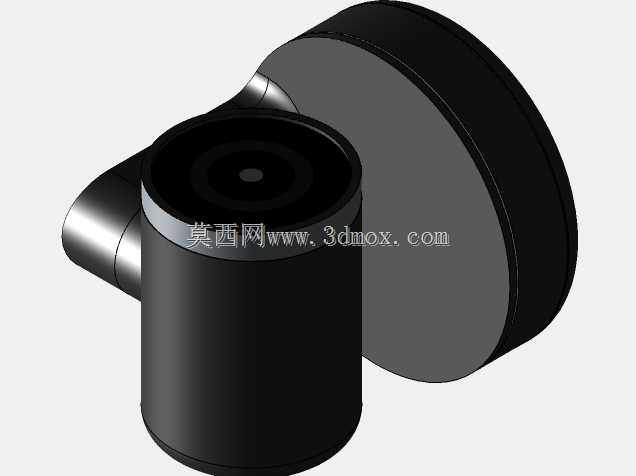

　　从结构建模的细节来看，所有配合位置都预留了合理的装配公差，转轴与轴套的配合公差控制在H7/g6区间，既保证转动顺滑，也不会出现明显的旷量；外壳的卡扣结构做了0.2mm的拔模斜度，装配时可顺畅卡合，拆卸时也不会出现卡扣断裂的问题；内部电路板的安装柱都预留了铜嵌件的安装位，螺丝锁附时不会出现塑料柱滑牙的问题，可满足多次拆装维护的需求。整体结构没有采用复杂的异形曲面，所有零部件都可通过常规注塑工艺加工成型，无需特殊的模具结构，量产加工的良率更高，装配流程也更为简便，单台设备的整体装配时间可控制在3分钟以内，适配批量生产的工艺要求。
