20英寸奥迪乘用车轮毂轮辋结构

　　作为整车行走系统的核心承载部件，20英寸规格的轮辋多用于中高端乘用车的配置选型，匹配对应扁平比的乘用轮胎后，可兼顾铺装路面行驶的操控响应与驾乘滤震表现，日常覆盖城市通勤、高速巡航、轻度非铺装路面通行等多数民用车辆使用场景，轮辋本身需要同时承担整车垂直载荷传递、行驶扭矩输出、制动热量散逸、轮胎周向定位的多重功能，其结构设计的合理性直接影响整车行驶的安全性与动态表现。

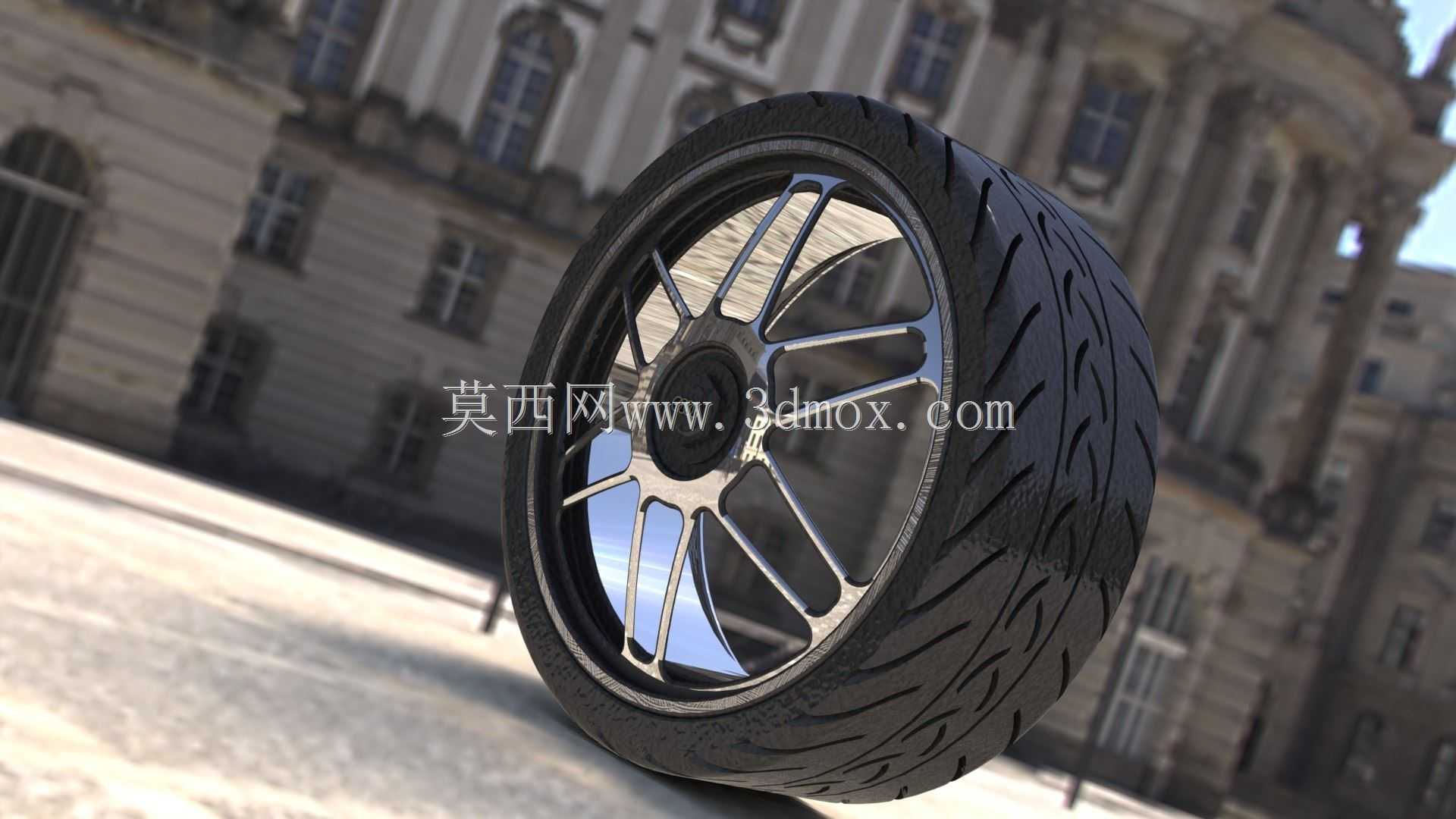

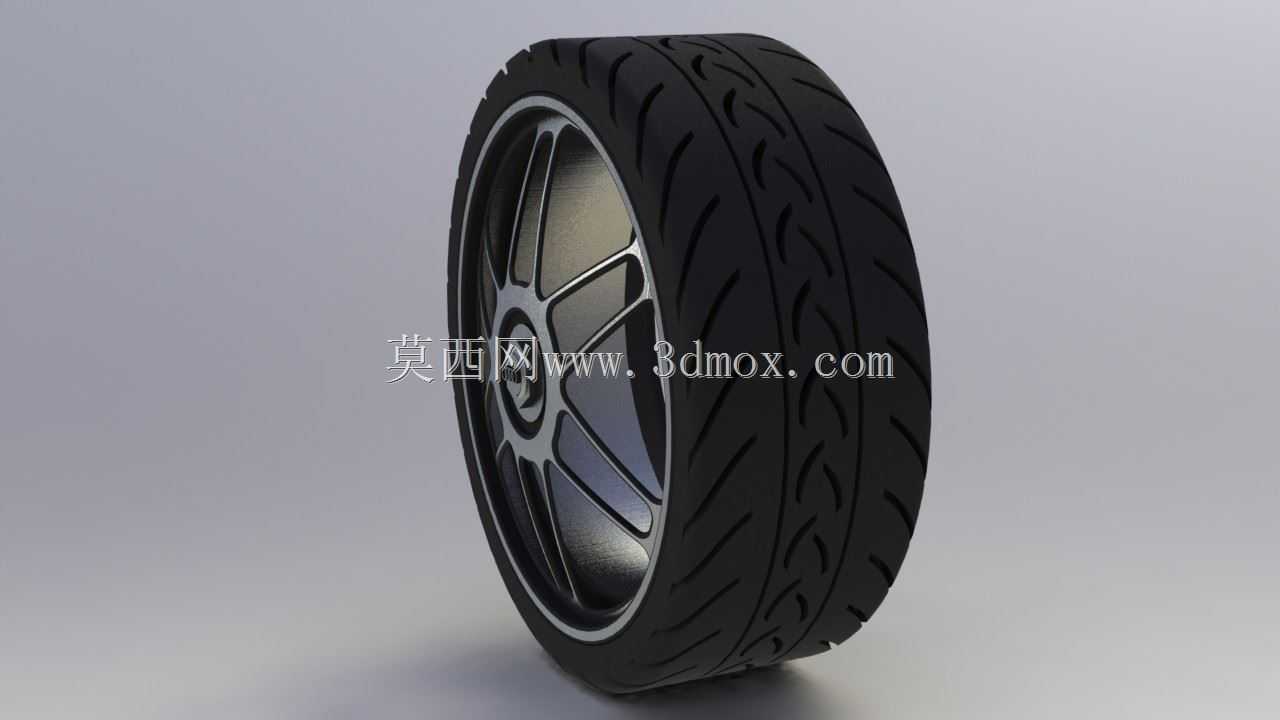

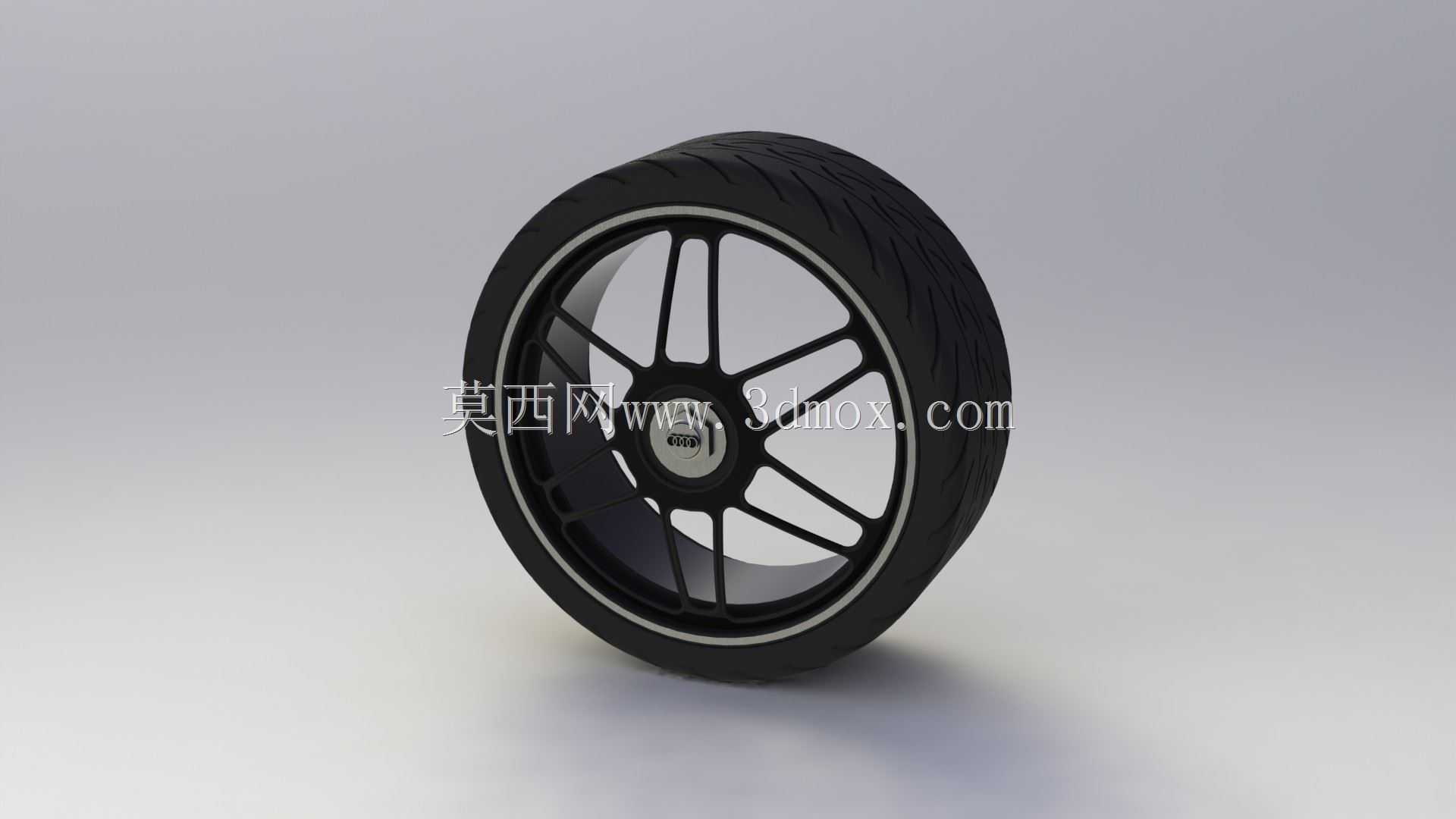

　　从结构设计逻辑来看，该款轮辋采用多辐条镂空的布局形式，辐条从中心安装座向轮缘方向呈放射状均匀分布，这种布局首先是从力学承载角度出发：均匀分布的辐条可将中心轮毂轴承处传递来的垂直载荷、加速扭矩、制动反力均匀分散到整个轮辋周向，避免局部应力集中导致的辐条变形或断裂；同时辐条之间的大尺寸镂空区域，可在车辆制动过程中为制动盘、制动卡钳提供充足的通风空间，带走制动摩擦产生的高温，避免长距离制动时热衰减带来的制动效能下降问题。设计过程中需要严格控制辐条的截面厚度与过渡圆角，在轮辋与中心安装盘的连接位置做圆弧过渡处理，避免机加工或铸造过程中产生应力集中缺陷，同时在保证结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能去除非承载区域的冗余材料，降低轮辋自身的簧下质量——簧下质量的降低可有效减少悬架系统的往复惯性，提升车轮的贴地性能，优化整车的操控响应速度。

　　安装边界层面，该轮辋的中心定位孔需要与奥迪对应车型的轮毂轴头做到过盈配合，保证轮辋安装后的同轴度，避免高速行驶时出现车轮抖动问题；螺栓孔的分布圆直径、孔位数量、螺栓规格完全匹配对应车型的轮毂固定螺栓参数，安装时螺栓的拧紧力矩需要符合整车厂的规范要求，避免力矩不足导致行驶中轮辋松动，或是力矩过大导致螺栓断裂、螺孔滑牙的故障。轮辋的胎圈座位置设计有标准的凸峰结构，可在轮胎充气后将轮胎胎圈牢牢卡紧在轮辋上，即使出现轮胎胎压异常降低的情况，也能避免轮胎与轮辋发生相对位移甚至脱圈的风险；轮缘的高度与宽度符合20英寸轮辋的行业标准尺寸，可在轮胎受到侧向挤压时为胎侧提供足够的支撑，避免轮胎从轮辋上脱出。轮辋的偏距参数经过匹配计算，可保证安装后车轮的轮距与原厂设计值保持一致，避免轮胎与翼子板、悬架摆臂、制动卡钳发生运动干涉，同时保证车轮的滚动中心与轴承的受力中心重合，减少轴承的额外偏磨，延长轮毂轴承的使用寿命。

　　实际使用场景中，这类大尺寸轮辋搭配低扁平比轮胎时，胎侧的变形量更小，车辆转向时的侧向支撑更足，转向指令的传递更直接，能给驾驶员带来更清晰的路感反馈；但同时在经过坑洼路面、减速带时，需要控制行驶车速，避免刚性冲击导致轮辋变形。设计建模过程中，需要完整还原轮辋的所有细节特征，包括辐条表面的造型曲面、气门嘴的安装孔位、轮辋内部的减重槽结构、中心孔的倒角细节，这些特征不仅影响轮辋的外观质感，更直接关联到后续的加工工艺可行性：比如铸造轮辋的拔模角度设置是否合理，机加工面的余量预留是否满足加工要求，表面处理的覆盖区域是否划分清晰，这些细节都需要在三维建模阶段就完成校验，避免后续开模、生产阶段出现设计缺陷。轮辋与轮胎的配合尺寸需要严格执行行业公差标准，胎圈座的直径公差、表面粗糙度都有明确要求，公差过大会导致轮胎密封不严出现慢漏气问题，公差过小则会导致轮胎安装困难，甚至在安装过程中损伤胎圈。

　　从结构强度验证的角度，建模完成后可通过仿真手段模拟轮辋在不同工况下的受力情况：比如模拟车辆过坑时的垂直冲击载荷，验证辐条与轮辋连接位置的应力是否在材料许用范围内；模拟持续转弯时的侧向载荷，验证轮缘位置的变形量是否在安全区间内；模拟长时间行驶的径向疲劳循环，验证轮辋的疲劳寿命是否满足使用要求。这类仿真校验可在设计阶段就发现结构的薄弱点，通过调整辐条厚度、优化过渡圆角的方式提升结构强度，不需要等到实物样品生产出来再做整改，大幅缩短产品的开发周期，降低开发成本。
