带避震结构的四驱遥控越野小车

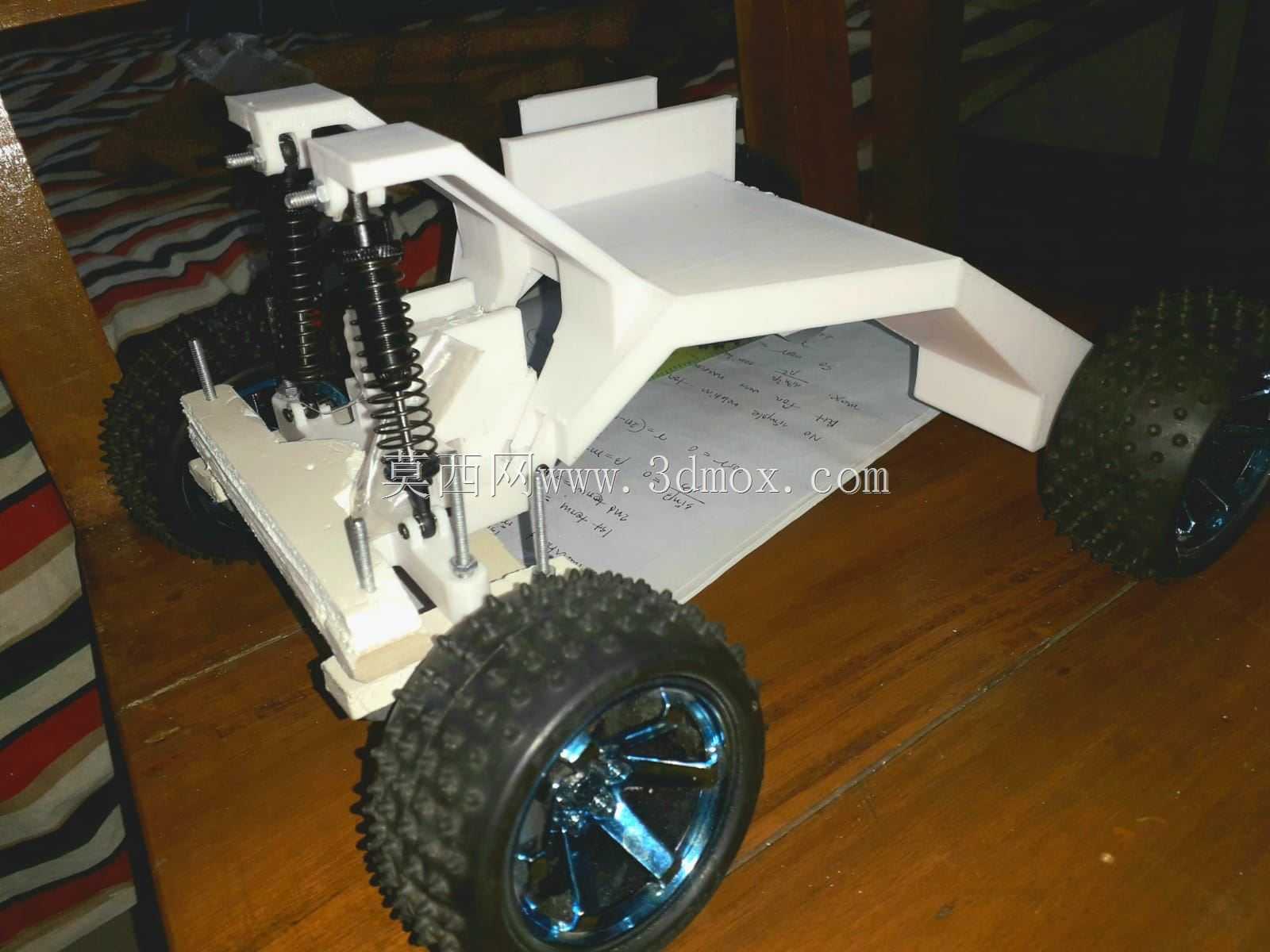

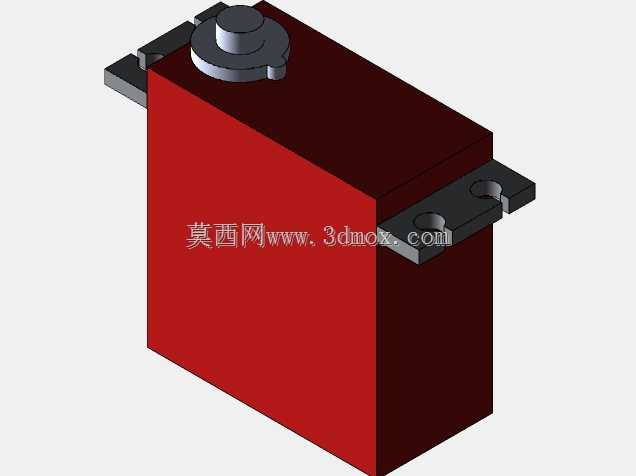

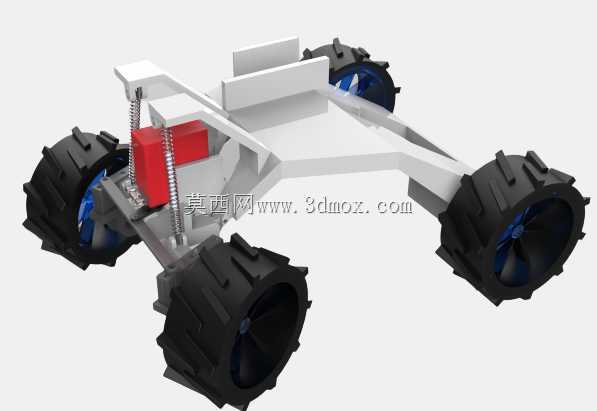

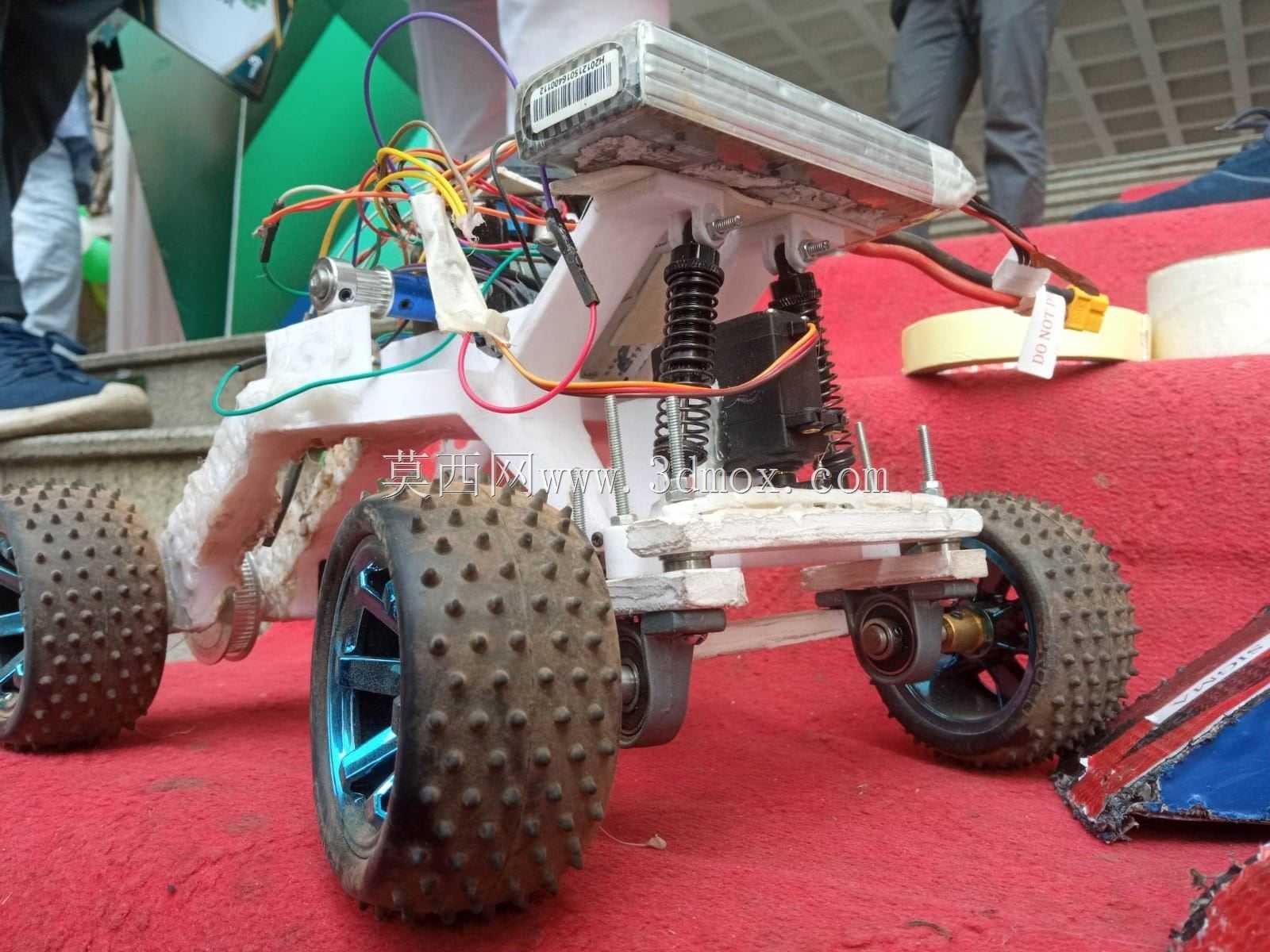

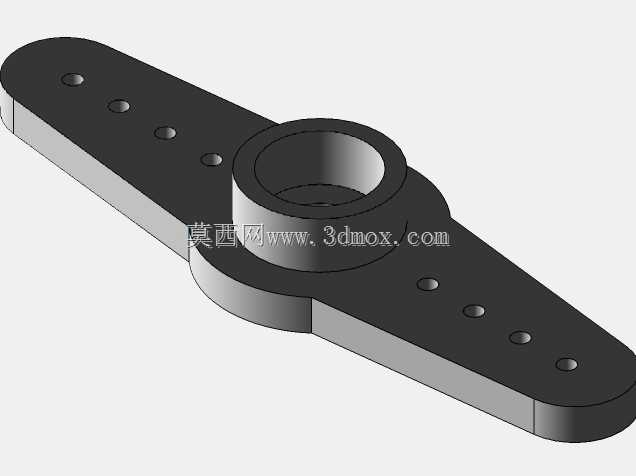

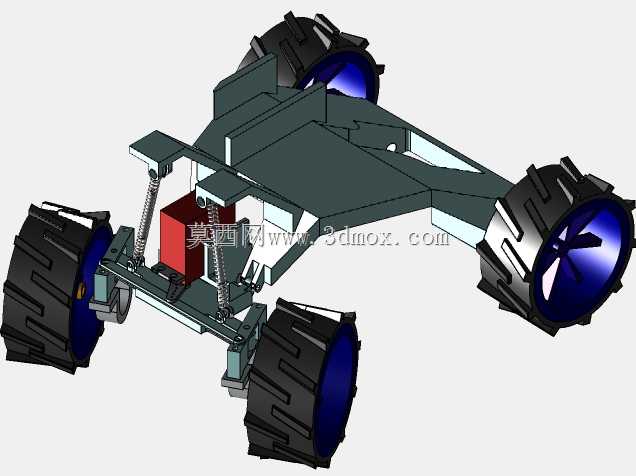

　　这款遥控越野小车的结构设计，核心围绕非铺装路面的小型移动作业、青少年科创实践以及桌面级遥控玩具场景展开，区别于普通平跑遥控车的低底盘设计，整套行走机构预留了充足的跳动行程，能够适配碎石路、浅草皮、微小坡度起伏的户外硬质地面，也可作为小型巡检移动平台的底盘原型，搭载微型传感器完成短距离的环境探测任务。从功能特性来看，整车采用四轮独立布局，前轮预留转向舵机的安装位，转向摇臂与转向拉杆的连接位做了加厚处理，避免频繁转向带来的结构断裂；后轮作为动力输出端，通过皮带轮传动结构连接动力源，传动比匹配775直流电机的输出特性，能够在低电压下输出足够的轮上扭矩，带动整车翻越高度不超过车轮半径三分之一的垂直障碍。悬架部分采用外露式螺旋弹簧避震结构，

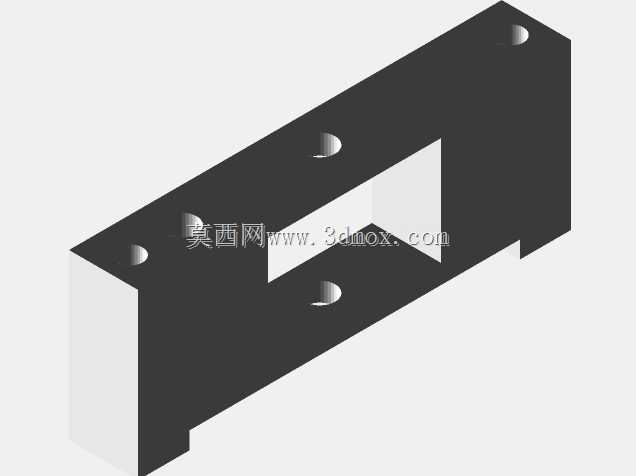

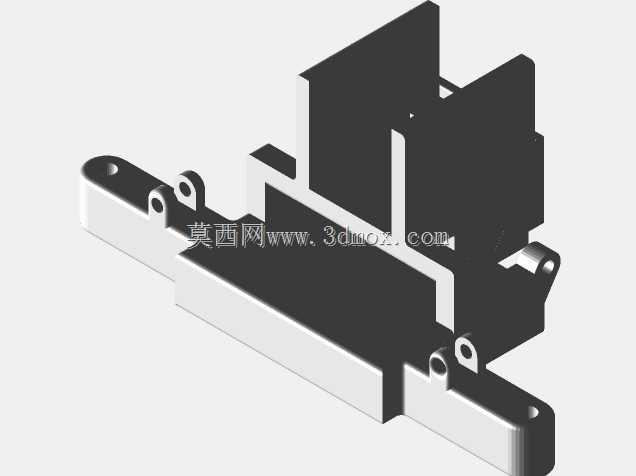

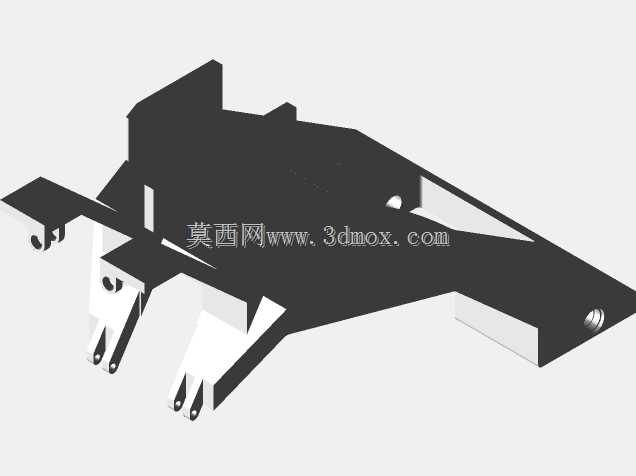

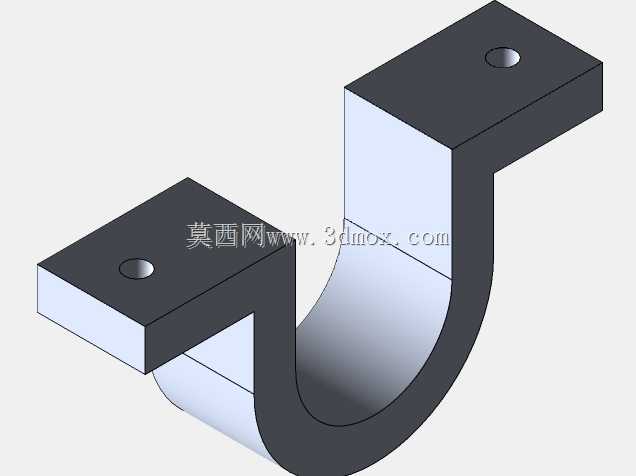

　　弹簧安装座与主底盘的连接位设计了可调节的卡槽，能够根据实际负载调整弹簧预压量，空载状态下单轮最大跳动行程可达15mm，行驶过程中可以有效过滤路面带来的细碎震动，避免车身上搭载的电子元件因为持续震动出现接线松脱的问题。设计思路上，主底盘采用一体化的桁架式镂空结构，在保证整体结构刚度的前提下尽可能削减非承重区域的材料厚度，既能够降低3D打印过程中的材料消耗，也能有效控制整车自重，提升动力续航表现；电池与电控元件的安装位设置在底盘中部的低重心区域，红色的电池固定座做了卡扣式设计，不需要额外螺丝就可以完成电池的快速拆装，更换电池时不需要拆解底盘其他结构。转向器与零件支架的安装孔位全部采用统一的孔径标准，适配常用的M3规格螺丝，

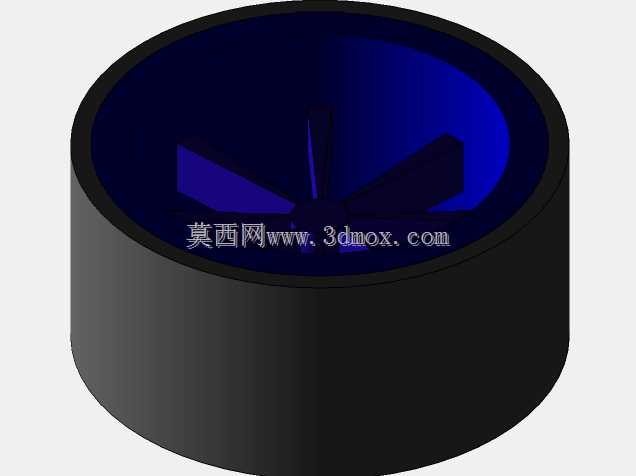

　　后期维护更换零件时不需要单独定制非标紧固件。外形尺寸方面，整车轴距控制在180mm左右，前后轮距为160mm，底盘最低离地间隙为28mm，整车不含电池的高度为120mm，所有外露的结构件都做了圆角过渡处理，没有尖锐的棱角，避免使用过程中出现磕碰划伤的问题。车轮采用大颗粒深胎纹的越野轮胎设计，轮毂与轮胎的配合位做了周向的防滑卡槽，轮胎转动时不会出现轮毂与胎皮相对打滑的问题，胎纹的深度为5mm，在干燥的硬质土路上能够提供足够的抓地力，急加速与转向时不容易出现侧滑。安装边界上，所有电子元件的安装位都预留了接线的走线路槽，线路可以沿着底盘内侧的凹槽排布，不会外露到车轮跳动的行程范围内，避免行驶过程中线路被车轮卷入造成损坏；

　　电机安装位设置了长条形的调节孔，可以通过调整电机的固定位置张紧传动皮带，不需要额外加装张紧轮就可以保证皮带传动的效率，皮带的松紧度调整到按压皮带中部下沉量为5mm左右即可，过紧会增加传动阻力加快皮带磨损，过松则会出现传动打滑丢转的问题。整车的结构拆分件全部采用自定位的卡扣与螺丝结合的固定方式，组装时不需要复杂的工装夹具，按照装配顺序依次拼接即可完成总装，装配公差控制在0.2mm以内，3D打印完成后只需要简单去除支撑就可以顺利装配，不需要对安装孔进行二次扩孔打磨。
