2.5吨高架起重行走葫芦小车结构

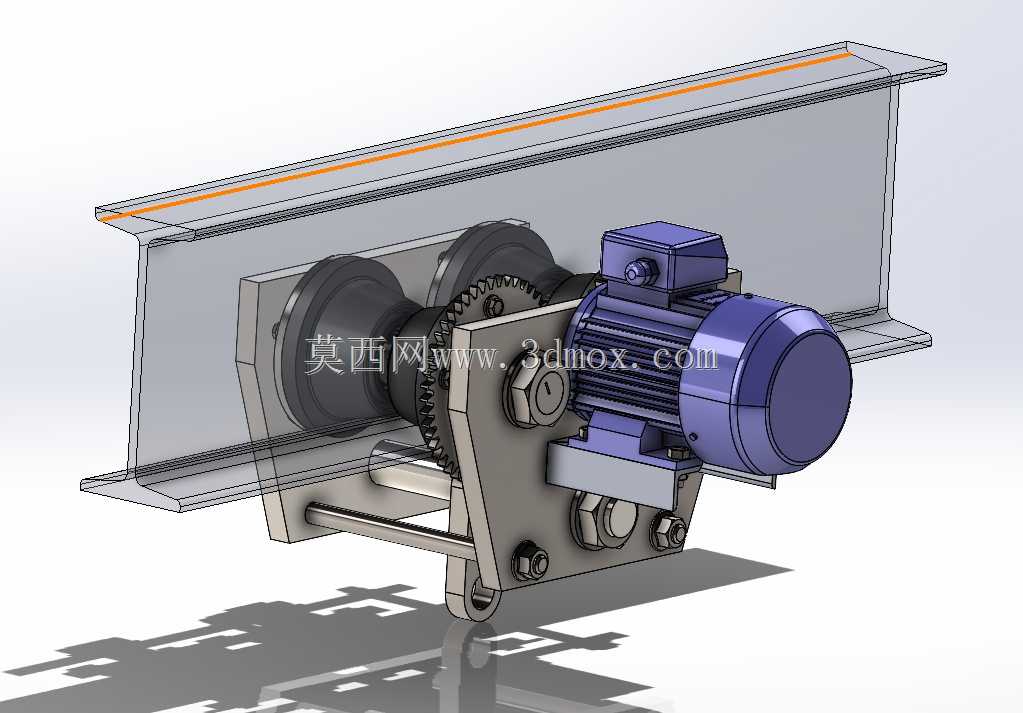

　　该套三维结构对应厂房高架轨道上使用的起重行走小车，也就是常说的葫芦运行跑车，额定承载2.5吨，主要适配工字钢轨道的架空起重场景，常见于机械加工车间工件周转、仓储库区重型物料吊运、装配线工位重型部件移位这类需要沿固定轨道线性往复移动的起重作业场景，区别于地面移动起重设备，这类架空行走的起重小车不占用地面作业空间，能沿预设轨道覆盖固定跨度内的作业区域，作业路径固定且运行稳定性好，适合定点工位间的重型物料转运。

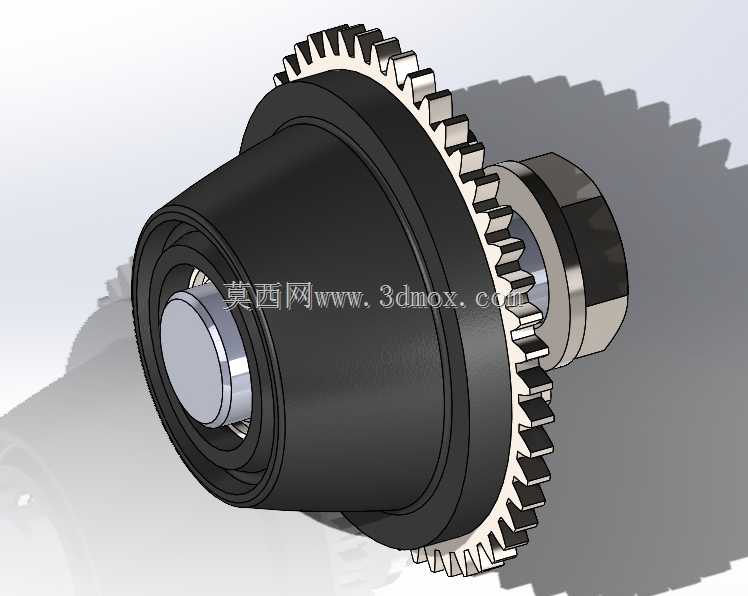

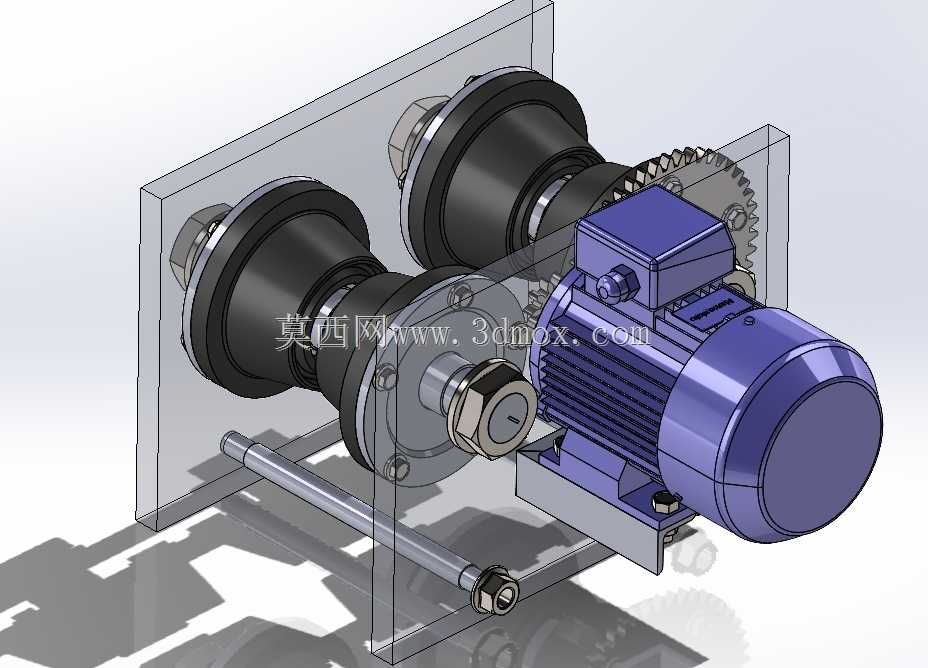

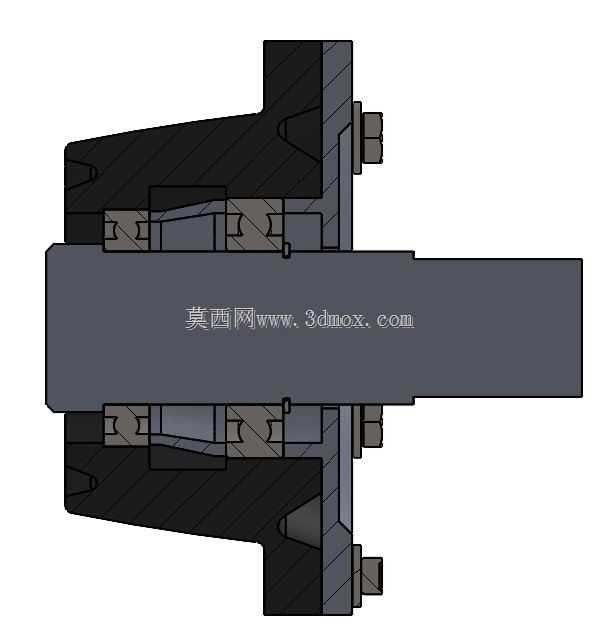

　　从结构组成来看，整套小车分为行走轮组、驱动单元、传动减速机构、挂载连接座几个核心部分。行走轮采用双侧缘的钢质滚轮，轮缘卡槽直接卡合在工字钢轨道的翼缘上，轮缘的间隙设计控制在2-3mm，既保证行走过程中不会出现脱轨风险，又避免间隙过小导致卡滞，滚轮的踏面做了圆弧过渡处理，和工字钢翼缘的接触为线接触优化后的小面接触，降低运行过程中的接触应力，减少轨道和滚轮的磨损。驱动单元采用卧式安装的减速电机，电机输出端通过齿轮啮合直接传递扭矩给主动行走轮，省去了额外的链传动或者带传动结构，整体结构更紧凑，传动效率更高，齿轮副采用直齿圆柱齿轮啮合，齿侧间隙按照起重设备的传动公差要求选取，既保证正反转切换时没有过大的冲击，又避免间隙过大导致启停时的窜动。

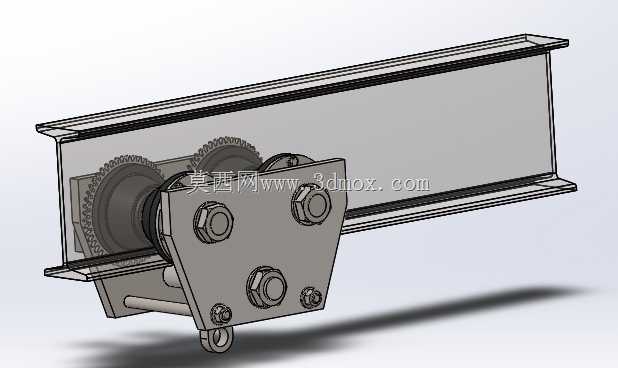

　　设计过程中首先确定的是挂载点的位置，也就是下方连接葫芦吊钩的吊耳位置，吊耳的中心必须和整套小车的重心在同一竖直线上，同时要落在工字钢轨道的腹板中心线上，避免运行过程中出现偏载，导致单侧轮压过大加剧磨损，甚至出现轮缘啃轨的问题。整套小车的宽度方向尺寸控制在适配20a-32b型号的通用工字钢轨道，安装时不需要对现有厂房的轨道做额外改造，直接将两侧滚轮卡入轨道翼缘后，通过侧边的连接螺栓锁紧两侧墙板即可，安装边界上，小车顶部和轨道上方的厂房结构预留了不小于50mm的安全间隙，避免运行过程中出现碰撞，小车两侧和轨道旁的走线架、安全滑触线的预留间隙不小于100mm，满足起重设备的安全规范要求。

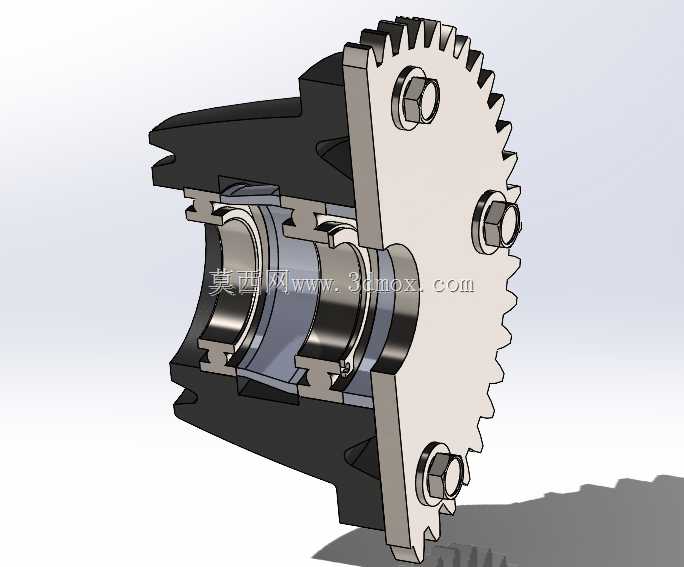

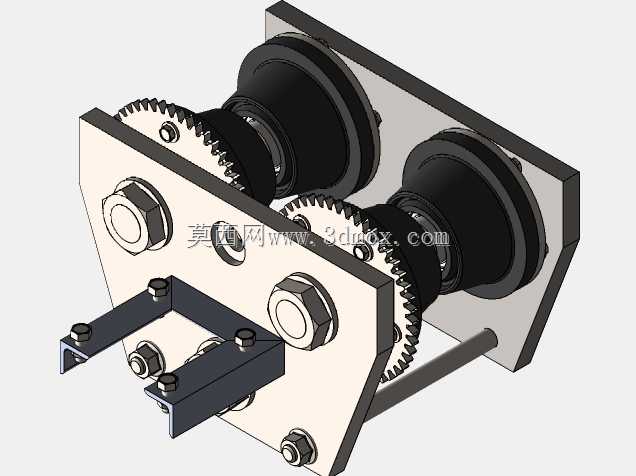

　　传动部分的齿轮做了封闭防护设计，外侧的墙板既作为行走轮的安装支撑座，又作为齿轮传动的防护壳体，避免车间内的铁屑、灰尘落入齿轮啮合面，加速齿轮磨损，同时墙板上预留了注油孔，可以定期给齿轮副和行走轮的轴承加注润滑脂，降低运行过程中的摩擦损耗。电机的安装座和墙板采用一体化加工的结构，保证电机输出轴和主动轮轴的平行度，避免齿轮啮合时出现偏载导致断齿。下方的挂载吊耳采用加厚钢板焊接后加工而成，吊孔内镶有耐磨钢套，和下方葫芦的连接销轴配合，减少连接部位的磨损，吊耳和墙板之间采用螺栓加焊接的双重连接方式，保证承载时的结构强度，避免连接失效导致重物坠落。

　　运行过程中，电机输出的扭矩经过齿轮副减速后，带动主动轮转动，依靠主动轮和轨道踏面之间的摩擦力带动整套小车沿轨道行走，从动轮随动支撑，整套结构的行走速度控制在常用的车间起重运行速度区间，启停平稳，不会因为速度过快导致吊运的重物出现大幅摆动。在结构校核上，行走轮的轴按照额定载荷的1.5倍动载系数做强度校核，齿轮的接触强度和弯曲强度都满足起重设备的载荷要求，墙板的厚度选取保证在额定载荷下的变形量不超过0.5mm，避免墙板变形导致轮组位置偏移出现卡轨问题。

　　这类起重小车的结构设计没有冗余的部件，所有零部件都围绕轨道行走、承载挂载两个核心功能布置，整体结构紧凑，自重较轻，对轨道的载荷压力小，同时维护点少，日常只需要定期检查轮组磨损情况、齿轮润滑情况、连接螺栓的紧固情况即可，不需要复杂的维护操作，非常适合车间固定跨度内的频繁起重作业场景，相比大吨位的桥式起重机，这类小型起重小车的成本更低，安装更便捷，对于小吨位的频繁吊运场景适配性更好。
