工业桁架式焊接支撑承重架结构

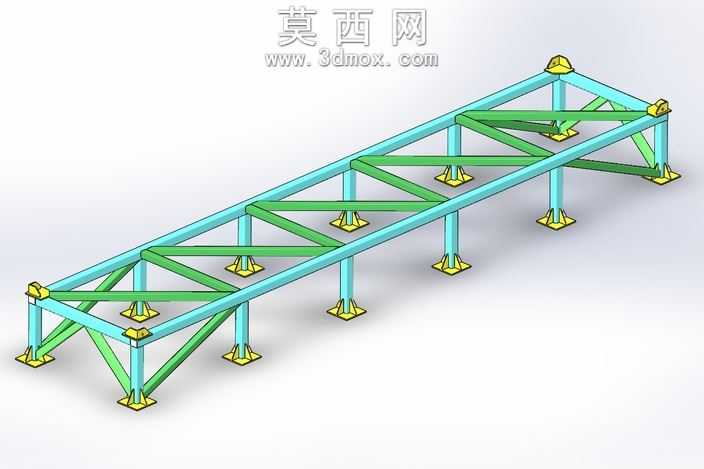

本作品为工业场景使用的桁架式焊接支撑承重架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循型材焊接结构的设计规范，对每一处构件的连接节点、支撑点位都做了精准的尺寸约束，确保整体结构的尺寸精度符合实际生产加工的公差要求。在模型渲染阶段，对不同功能的构件做了差异化的材质区分：主体纵向承载梁采用亮面青蓝色金属材质，还原冷弯型材的表面质感，斜向与横向的加固支撑构件采用亮绿色金属漆面材质，清晰区分主次受力结构，底部的可调支撑脚座采用黄黑配色的工程塑料与金属结合的材质表现，顶部的连接吊点也做了对应的金属质感渲染，让整个模型的结构层级一目了然。结构设计上采用了经典的桁架受力体系，纵向双主梁作为主要的承载构件，沿长度方向等距设置竖向支撑柱传递竖向荷载，相邻竖向支撑之间交叉布置斜向支撑杆件，形成稳定的三角受力单元，有效抵消结构受载时产生的侧向剪力与弯矩，避免长跨度梁体出现下挠变形；底部每个竖向支撑柱下方都配置了带扩大底盘的可调脚座，既可以分散对地面的压强，也能通过脚座的调节功能适配不平整的安装地面，保证架体整体处于水平受力状态，架体两端顶部设置的吊点结构，方便整体吊装移位与安装定位。设计思路围绕焊接结构的工艺性展开，所有型材的对接位置都预留了合理的焊接操作空间，避免出现焊缝无法施焊的死角，构件的排布充分考虑了材料的合理利用，在保证整体结构强度、刚度与稳定性的前提下，尽可能优化型材的排布密度，减少不必要的材料冗余，兼顾结构的承载性能与制造成本，模型完整还原了焊接桁架支撑的所有结构细节，可作为同类钢结构支撑设计的参考样例，也可用于工业场景布局的可视化展示。
