机加工车间用百分表磁性表座结构设计

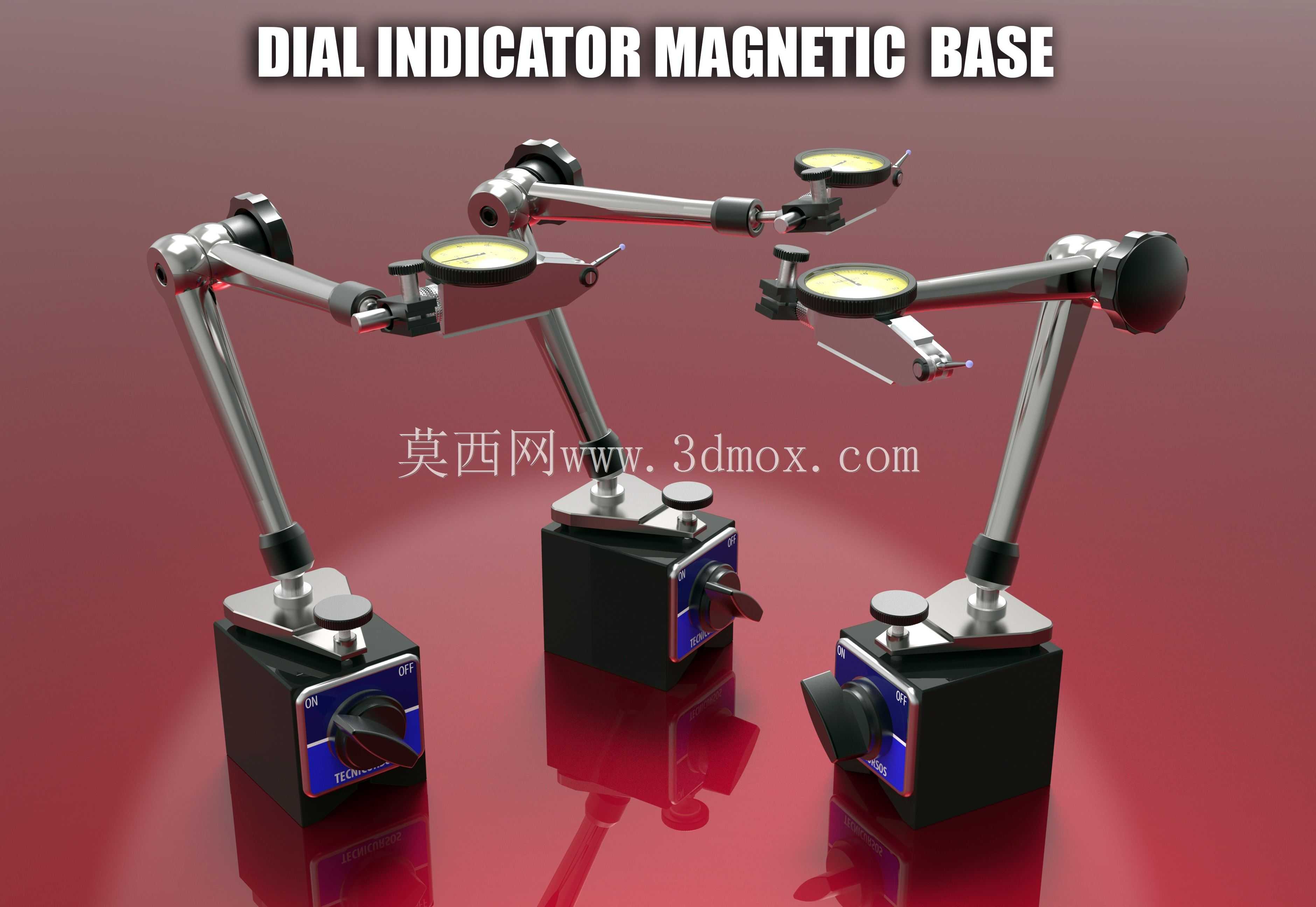

　　在机加工车间的日常测量作业中，这类带万向调节臂的磁性表座是每个工位都离不开的辅助工装，不管是车床卡盘装夹后的工件圆跳动找正、铣床工作台进给的平行度校准，还是装配环节中零部件同轴度、端面跳动的检测，都需要依托这类表座来固定百分表、千分表完成测量。和传统的固定式表架不同，这款磁性表座的核心优势在于底座的强磁吸附特性，不需要额外打螺栓固定，只要将底座放置在铸铁平台、机床床身、工件导磁金属表面，扳动侧边的磁力开关就能瞬间产生足够的吸附力，完全可以抵消测量臂伸出后的倾覆力矩，哪怕是将调节臂拉到最大伸展长度，底座也不会出现滑移、倾倒的问题，切换测量位置时只需要断开磁力开关就能随意挪动，不需要反复拆装固定件，在多工位快速切换的测量场景下能节省大量辅助作业时间。

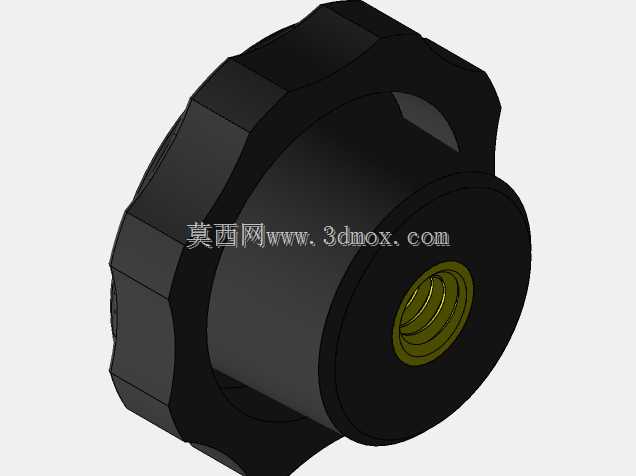

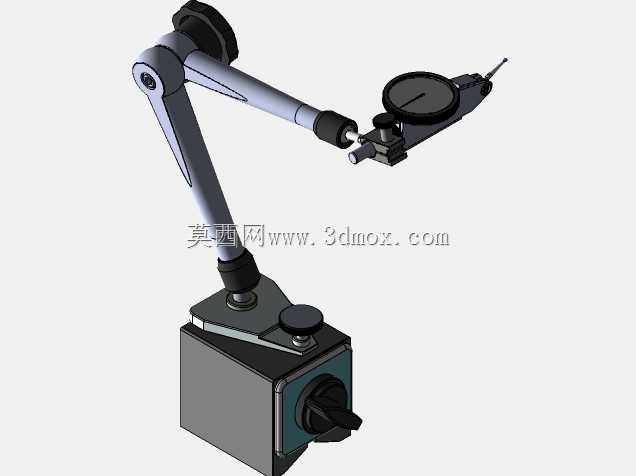

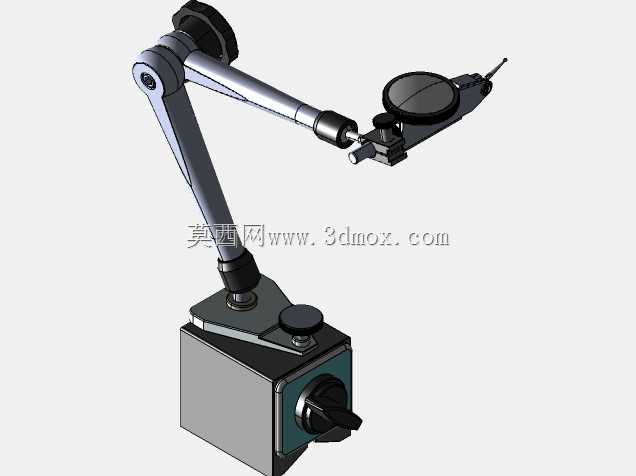

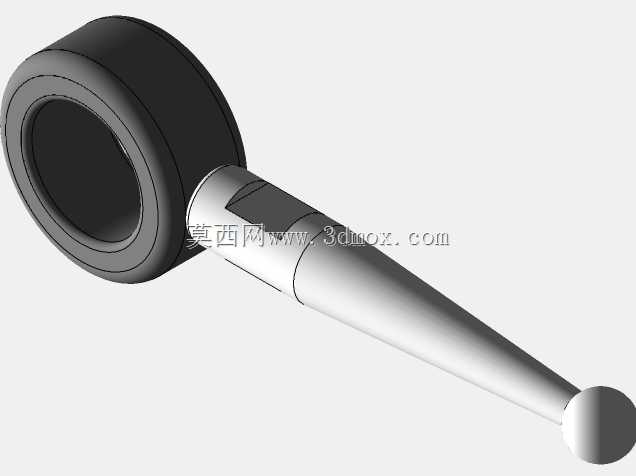

　　从结构设计逻辑来看，这款表座采用了三段式铰接万向臂结构，每一段臂的连接位置都带锁紧旋钮，调节的时候可以先松开所有旋钮，将表夹头位置调整到靠近被测表面的合适位置，先粗调臂的伸展角度，让百分表测头能够垂直抵在被测面上，再逐一拧紧各个关节的锁紧旋钮，之后再微调表的安装位置，保证测头有1-2mm的预压量程，避免测量过程中测头脱离被测表面。整个调节臂的关节阻尼设计经过匹配，松开旋钮时臂不会因为自重下垂，方便单人单手完成调整操作，锁紧之后关节没有虚位，哪怕测量过程中受到轻微触碰，表的位置也不会发生偏移，保证测量数据的稳定性。

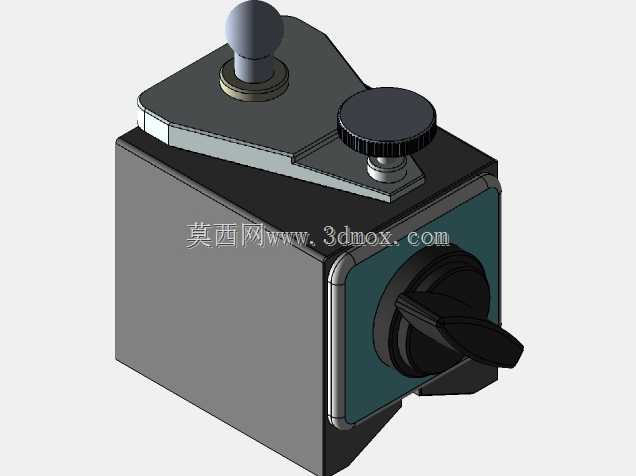

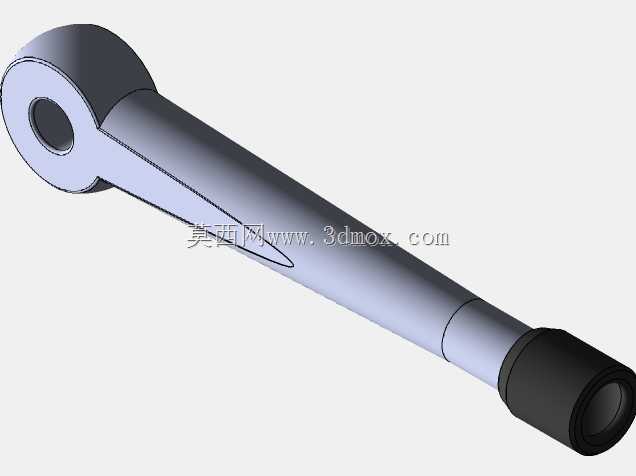

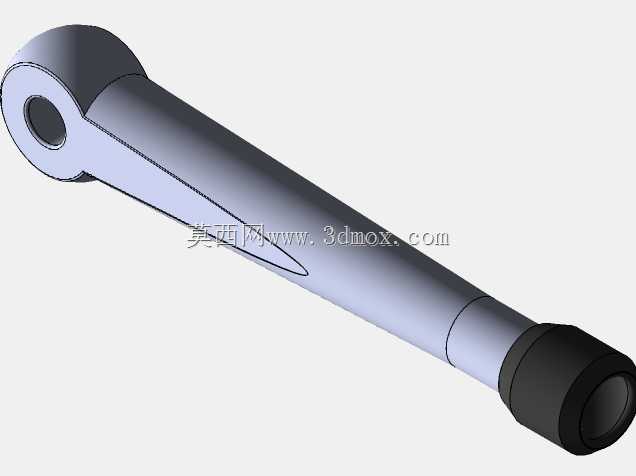

　　底座部分的设计充分考虑了车间实际使用场景，外壳采用硬质金属材质，表面做了耐磨防锈处理，日常使用中难免会和工件、工具发生磕碰，外壳不会轻易出现凹陷掉漆的问题，底部的吸附面做了高精度平面磨削，平面度控制在0.02mm以内，和导磁工作面贴合的时候没有缝隙，能最大化发挥磁座的吸附力，不会因为接触面存在间隙导致磁力衰减。磁力开关的扳动手柄做了防滑纹理设计，手上沾有切削液、油污的时候也能轻松扳动，不需要借助额外工具，开关档位清晰，吸附和释放状态有明确的手感反馈，不会出现半吸半放的状态。

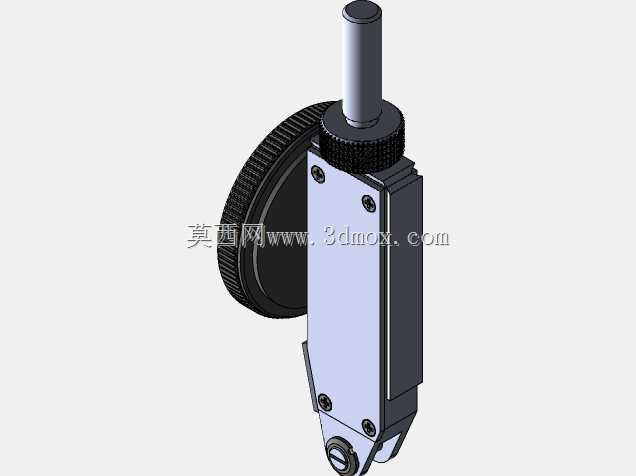

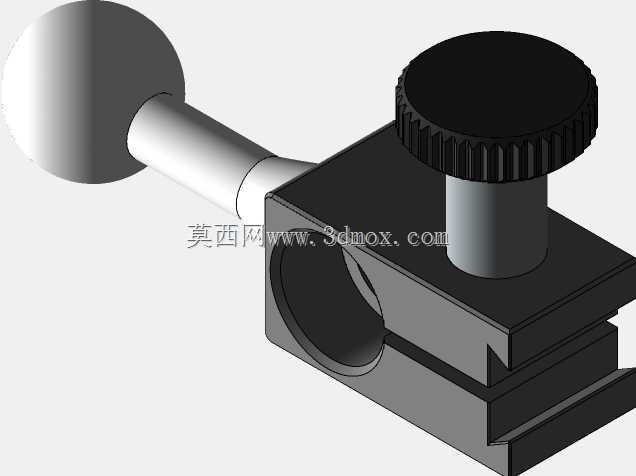

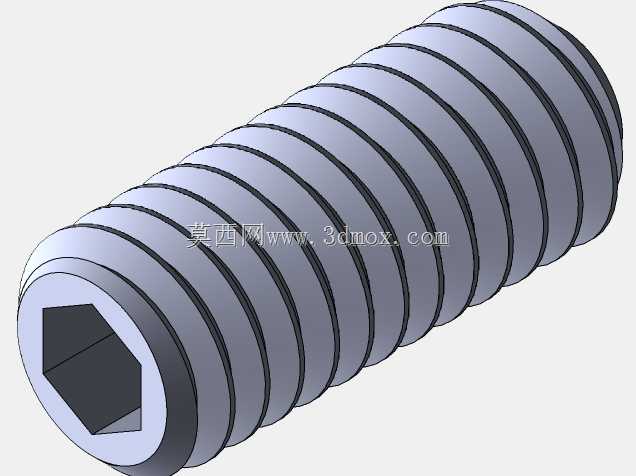

　　表夹头的位置采用了快装式设计，适配市面上绝大多数标准杆径的百分表、千分表、杠杆表，夹头的锁紧螺丝做了滚花处理，不需要螺丝刀就能徒手拧紧，装拆表具的时候非常方便。整个表座的安装边界也经过合理规划，底座的长宽尺寸控制在合适范围，哪怕是在空间狭小的机床内部、狭窄的工装缝隙里，也能顺利放置固定，不会因为底座体积过大找不到合适的吸附位置。调节臂的最大伸展长度覆盖了车间常见的测量范围，常规的轴类零件、板类零件的形位公差测量都不需要额外加装延长杆，避免加装延长杆带来的刚性下降问题。

　　在实际使用过程中，这类磁性表座的适用场景远不止常规的机加工测量，在设备维修环节，还可以用来检测电机轴的跳动、导轨的直线度、传送带的跑偏量，只要是有导磁基准面的测量场景，都能快速搭建测量支撑结构。和非磁性的表架相比，它不需要依赖工作台的T型槽、安装孔位，适应性更强，哪怕是在大型焊接件、铸件的现场检测中，不需要提前准备安装基础，直接吸附在工件表面就能开展测量作业。设计过程中也充分考虑了长期使用的可靠性，各个铰接臂的内部采用了耐磨的金属衬套，长期反复调节也不会出现关节间隙变大的问题，锁紧机构的锁紧力足够，不会因为长期使用出现锁不紧、表位下滑的问题，整体结构没有易损的塑料部件，哪怕在车间有切削液、金属粉尘的恶劣环境下，也能长期稳定工作，不需要频繁维护保养。
