颗粒物料堆积密度手动检测装置结构设计

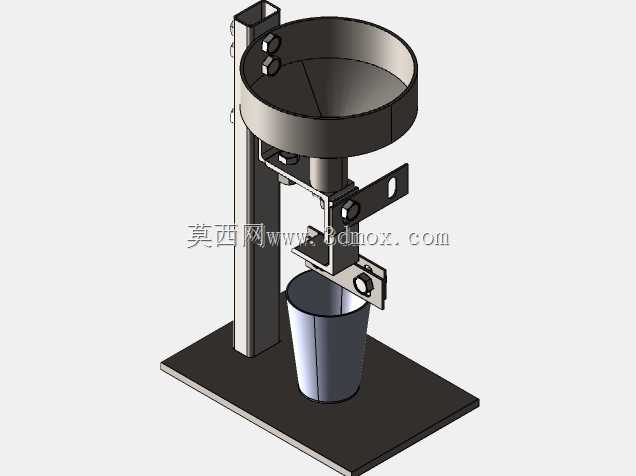

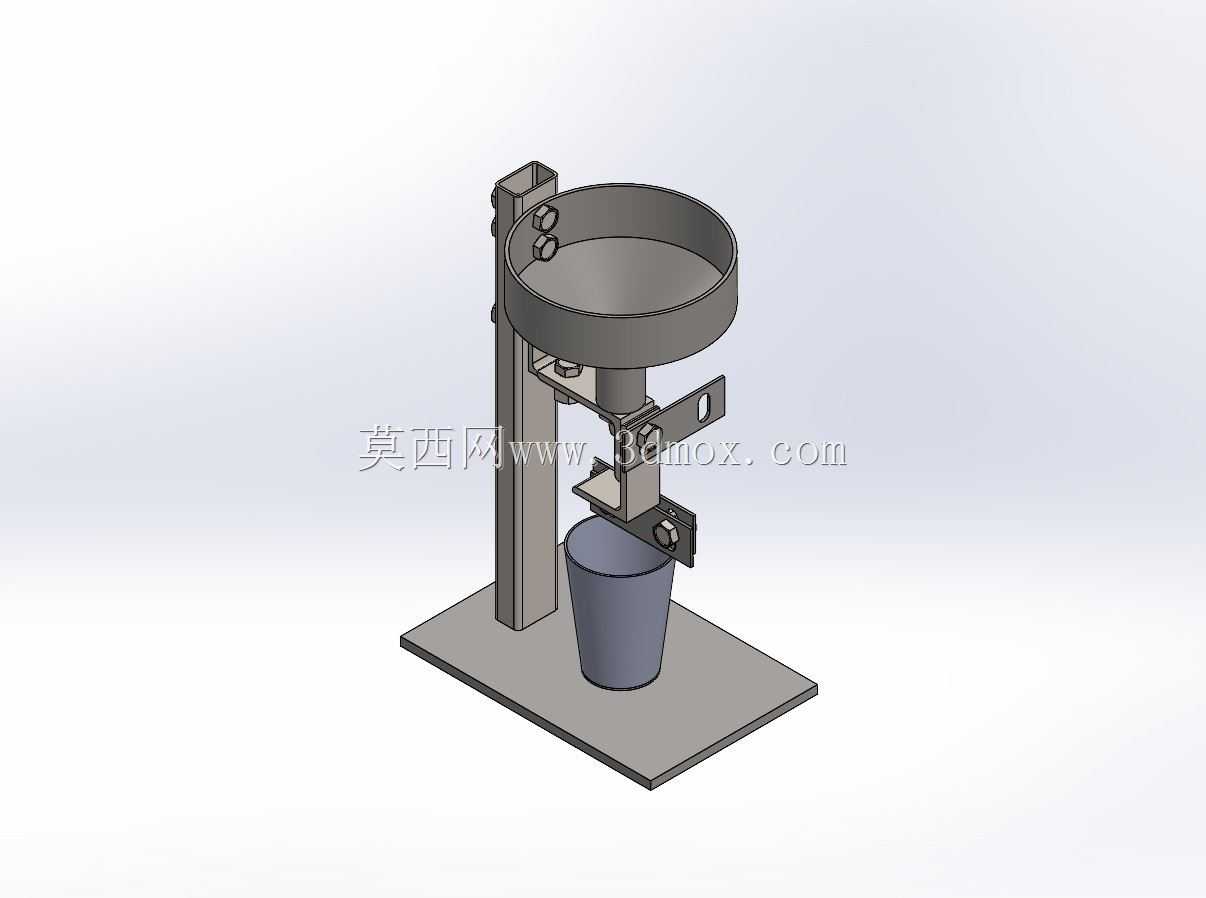

　　在粉体加工、颗粒物料制备的实验室检测环节，堆积密度是反映物料填充特性的核心参数，直接关系到物料仓储容积计算、输送设备选型、配方配比精度控制，不少中小实验室、生产车间质检岗常需要一套结构简单、操作便捷的检测装置，无需复杂电控结构即可完成常规密度检测作业，这套手动式密度检测装置就是针对这类场景设计的轻量化检测工装。整套装置采用立式悬臂支撑结构，底部为整块平板式安装基座，安装时可直接放置在水平实验台面上，也可通过基座预留的安装孔使用螺栓固定在专用实验支架上，基座整体轮廓方正，放置后重心偏低，检测过程中不会因为物料下落冲击出现晃动偏移，保障检测数据的稳定性。支撑立柱垂直固定在基座后侧位置，采用矩形截面型材加工，立柱上开设多组调节安装孔位，

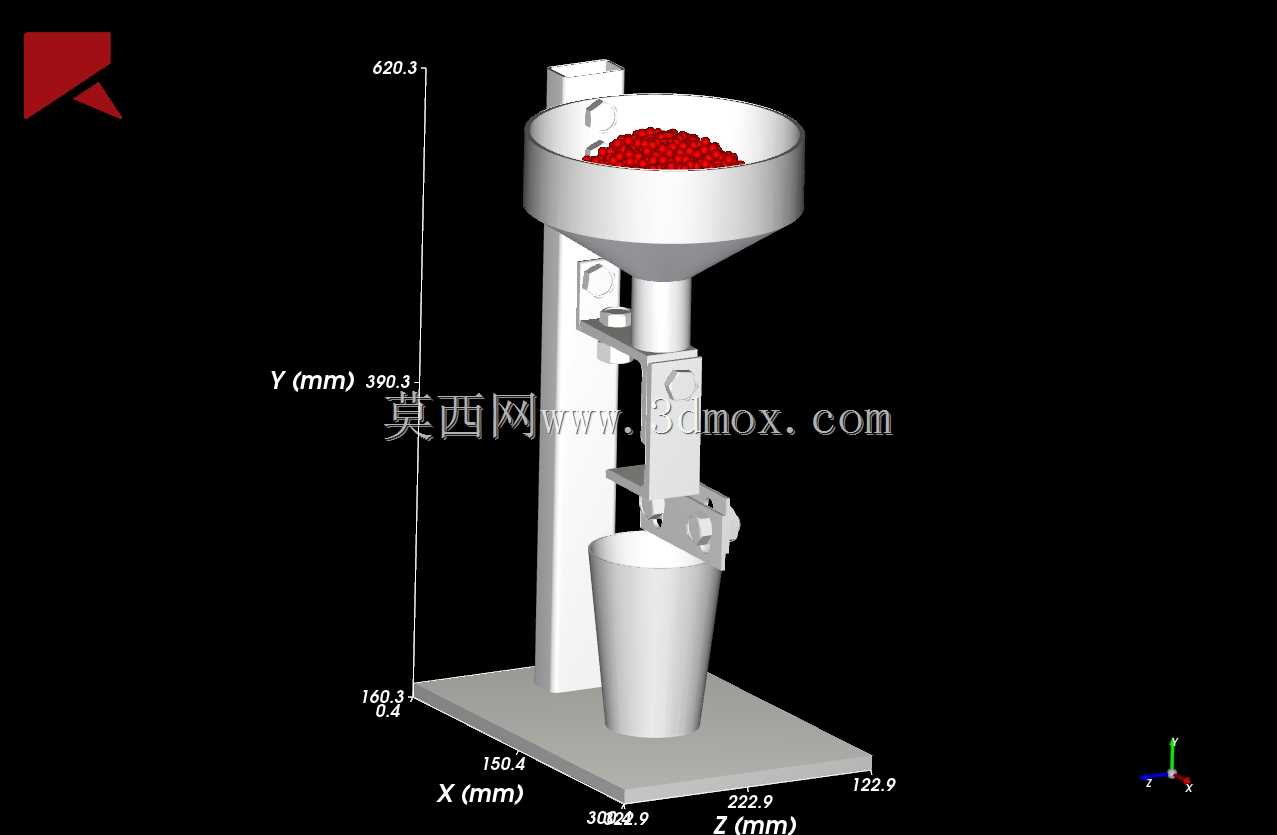

　　可根据不同检测需求调整料斗组件的安装高度，本次设计的料斗有效容积为500毫升，料斗安装后出料口距离下方接料容器上沿的垂直高度为15厘米，这个高度参数是参考常规松散物料密度检测的标准落距设置，避免落距过高导致物料密实度偏大、落距过低导致物料填充蓬松影响检测结果。料斗整体为敞口式圆台形结构，上宽下窄的设计方便待检测物料快速倒入，不会在料斗内壁出现卡料挂壁问题，料斗底部设置抽拉式闸板结构，闸板通过侧边的铰接支架固定在料斗出料口位置，操作时只需向外抽拉闸板即可完全打开出料口，让料斗内的物料在重力作用下自然下落，落入正下方放置的标准容积接料杯内，接料杯直接放置在基座表面的定位区域，对准料斗出料口中心位置，避免物料洒落。闸板的开合操作无需额外动力，手动即可完成，开合行程经过设计，抽拉到位后出料口完全无遮挡，不会出现物料卡滞在闸板缝隙的问题，闸板与料斗出料口的配合面经过精加工，间隙控制在合理范围，关闭状态下细颗粒物料也不会出现漏料问题。整套装置的结构件多采用常见金属型材加工，加工难度低，普通机加工车间即可完成制作，装配时无需复杂工装，通过螺栓紧固件即可完成全部组件的拼接，后期维护也十分便捷，若料斗内壁出现磨损、闸板出现变形，可单独拆卸对应零件更换，无需整体报废装置。在实际检测作业时，操作人员先将闸板推至关闭位置，将准备好的待检测颗粒或粉体物料倒入上方料斗内，将物料表面刮平至与料斗上沿齐平，保证料斗内物料体积为额定容积，

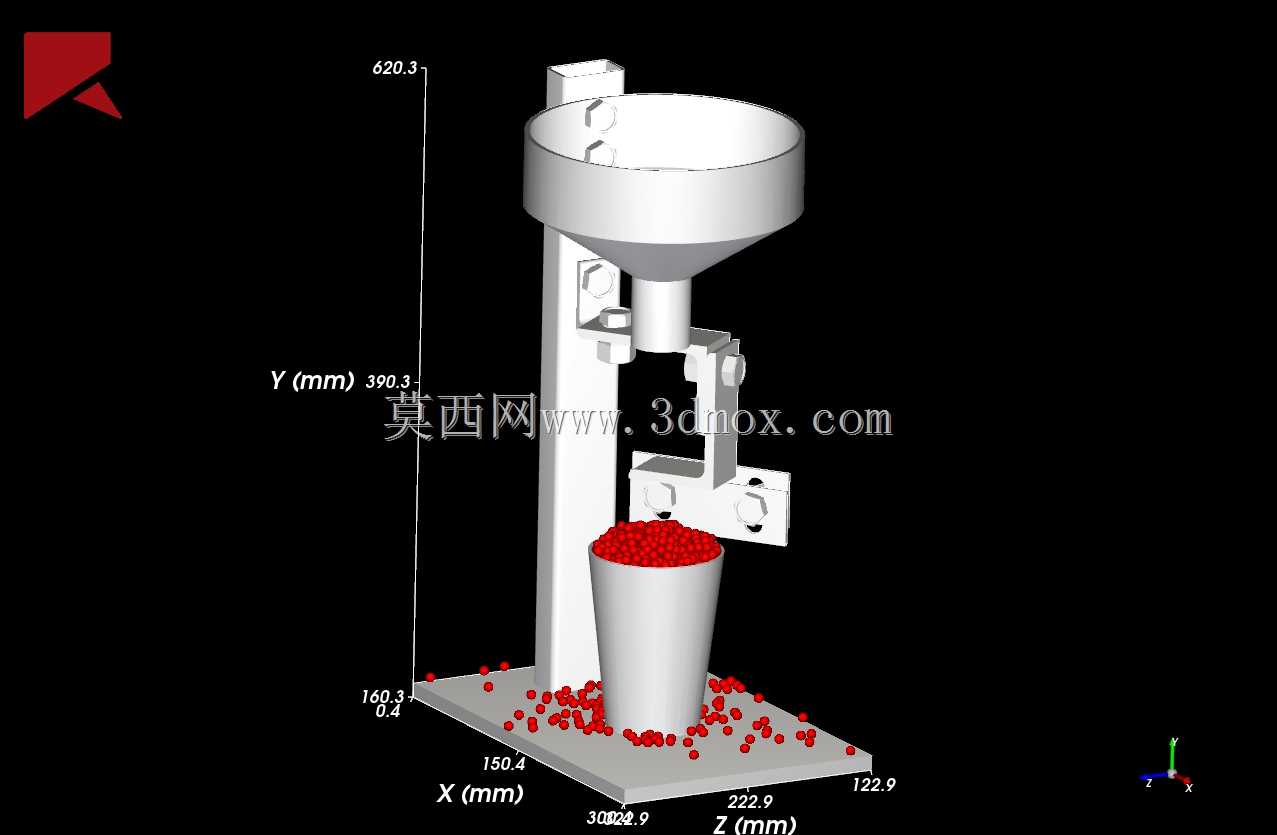

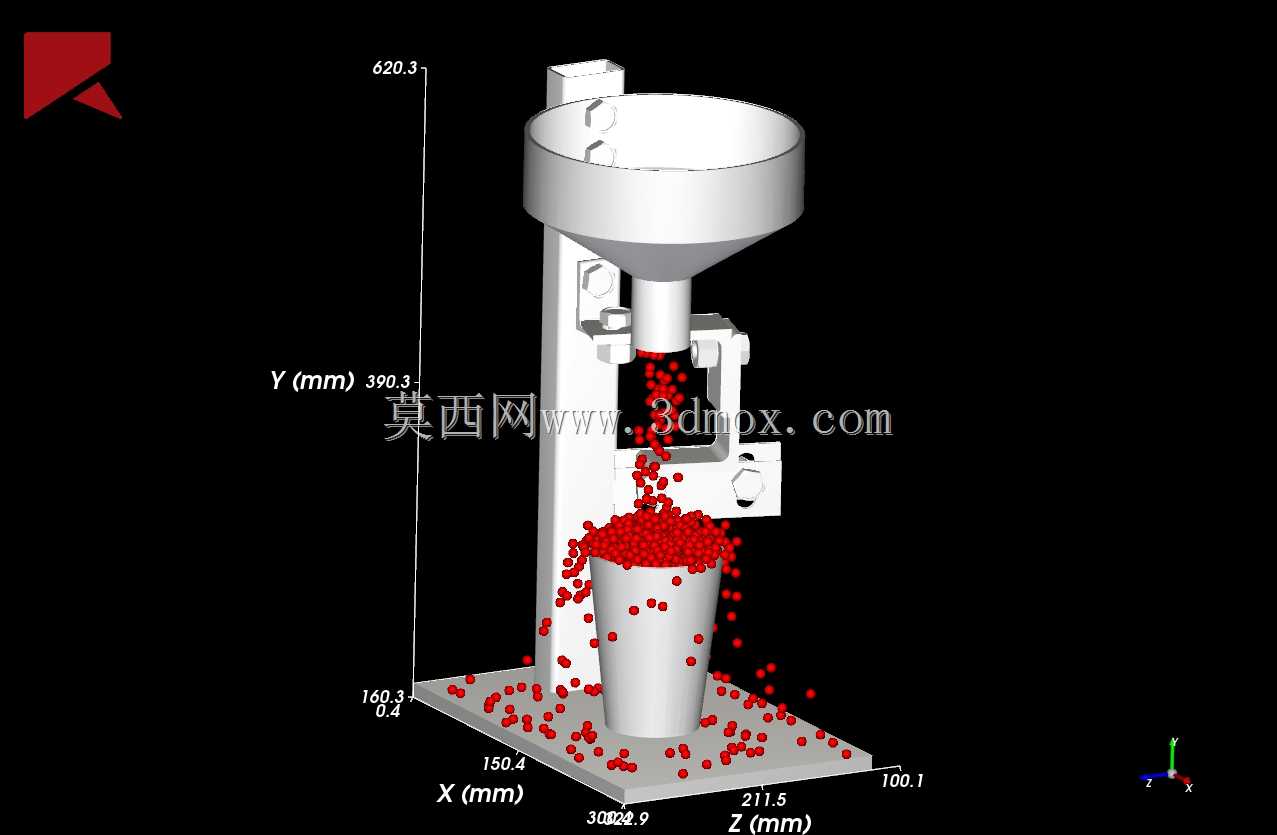

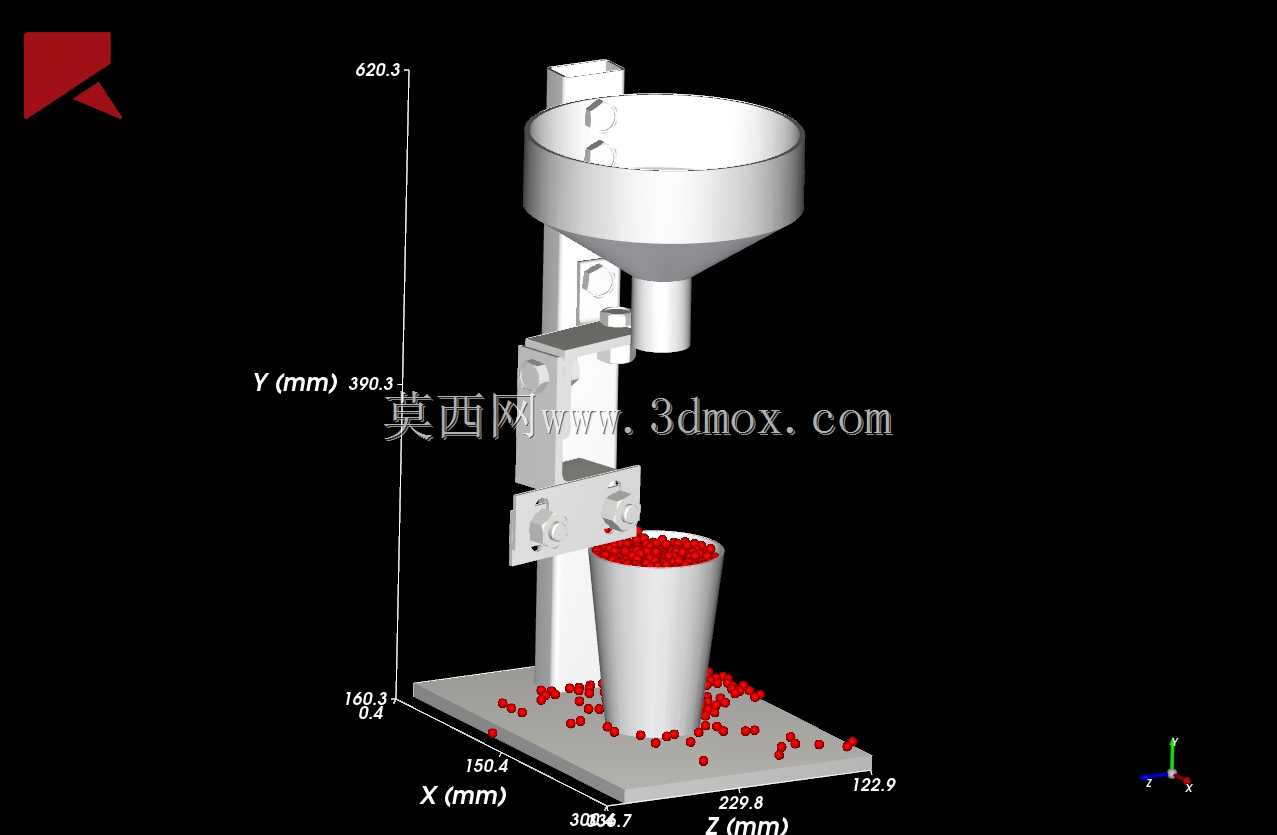

　　随后将已知重量的标准接料杯放置在基座定位处，快速抽开闸板让物料全部落入接料杯内，使用刮板刮去接料杯上沿多余的物料，称量接料杯与物料的总重量，扣除接料杯自身重量后即可通过固定容积计算出物料的堆积密度，整个操作流程单人即可完成，单次检测耗时不超过两分钟，适合生产车间现场快速抽检、实验室批量样品检测使用。装置的支撑结构上预留了扩展安装位，后续若有检测需求升级，可在支架上加装刮平机构、振动辅助组件，针对流动性较差的粉体物料，可加装小型振动器让料斗内物料顺利下落，也可在接料杯位置加装称重模块，实现重量数据的自动采集，无需人工称量计算。整套装置的外形尺寸紧凑，整体占用台面空间不足0.1平方米，闲置时可直接放置在实验柜内存放，

　　不会占用过多实验室空间，所有与物料接触的表面都做了光滑处理，不会残留物料，检测完成后使用毛刷即可快速清理干净，避免不同物料检测时出现交叉污染。针对不同物料的检测需求，还可通过更换不同出料口径的料斗、调整料斗安装高度来适配不同粒径、不同流动性的物料检测，比如检测大粒径塑料颗粒时可更换大口径出料口料斗，检测超细粉体时可适当调整落距，减少物料下落过程中的飞扬问题。这套装置没有复杂的传动结构、电控元件，故障率极低，日常使用仅需定期检查铰接位置的紧固件是否松动、闸板配合面是否有物料卡滞即可，无需专门的维护保养，十分适合缺乏专业设备维护人员的小型生产企业、基层检测站点使用，相比大型全自动密度检测设备，这套装置的制作成本极低，检测精度完全可以满足常规生产质检的需求，可作为实验室标准检测设备的补充工装，用于现场快速检测作业。
