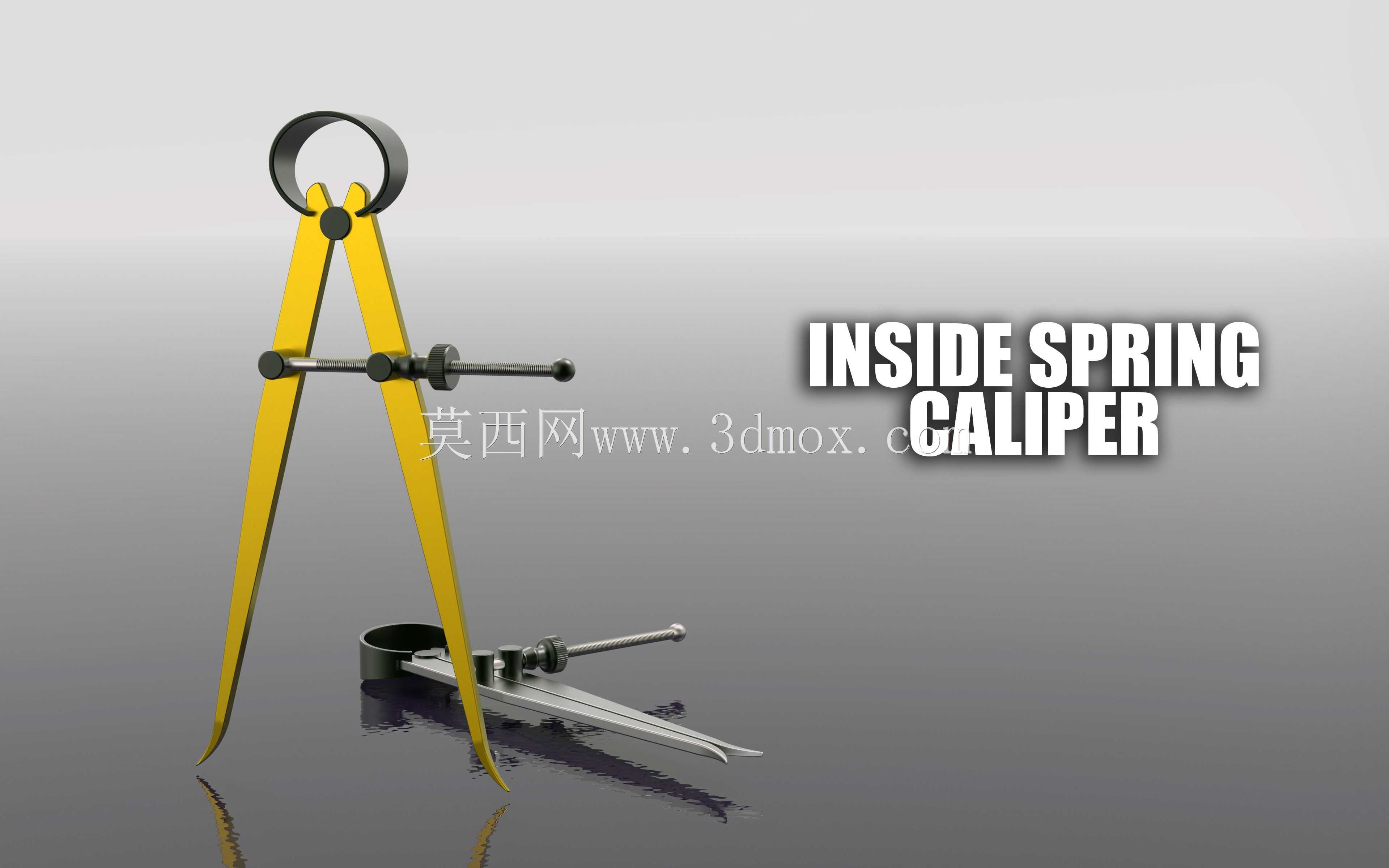

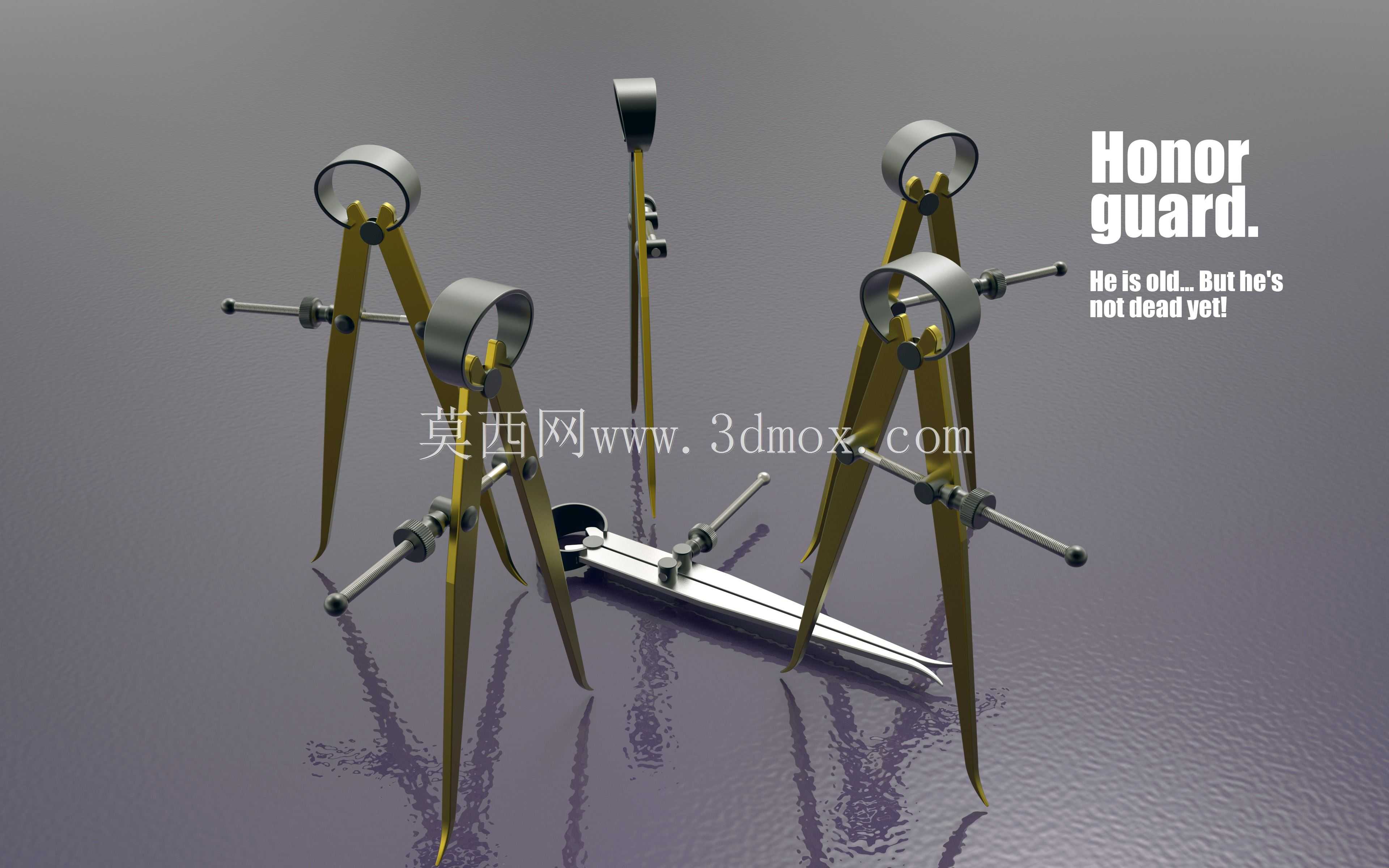

经典内侧弹簧卡钳精密测量工具结构

　　在机械加工、钳工装配、设备检修的日常作业场景里，这类内侧弹簧卡钳是沿用了上百年的基础测量辅具，至今仍在小批量零件加工、设备现场测绘、毛坯尺寸复核环节承担不可替代的作用。和带读数的游标卡尺、千分尺不同，弹簧卡钳本身不具备直接读数功能，需要配合钢直尺、百分表等量具完成尺寸传递，尤其在狭窄空间、异形内孔、台阶内侧等常规量具无法伸入的测量场景下，弹簧卡钳的细长支脚可以轻松抵达测量位置，完成内径、槽宽、内凹面间距的尺寸比对。

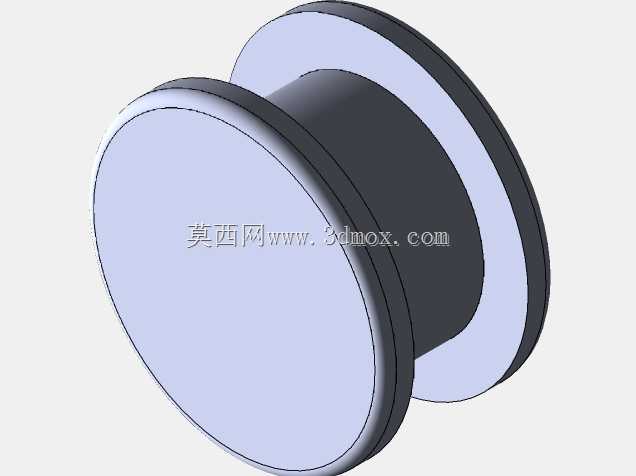

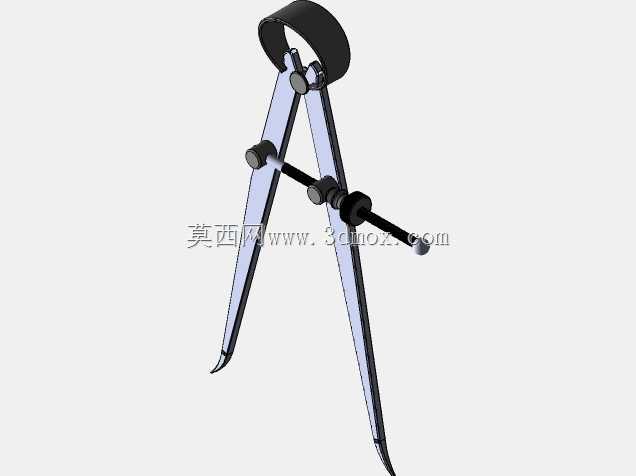

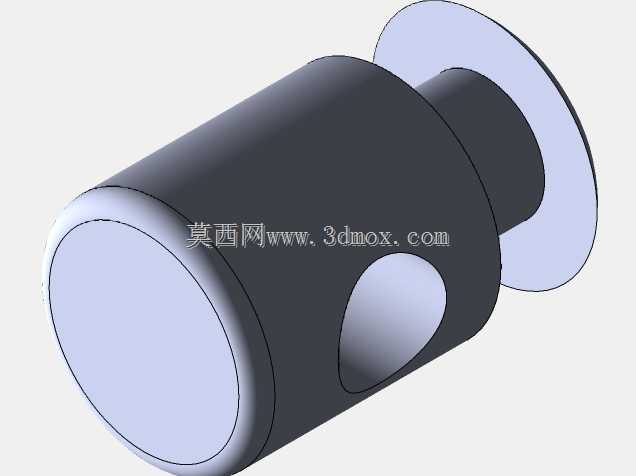

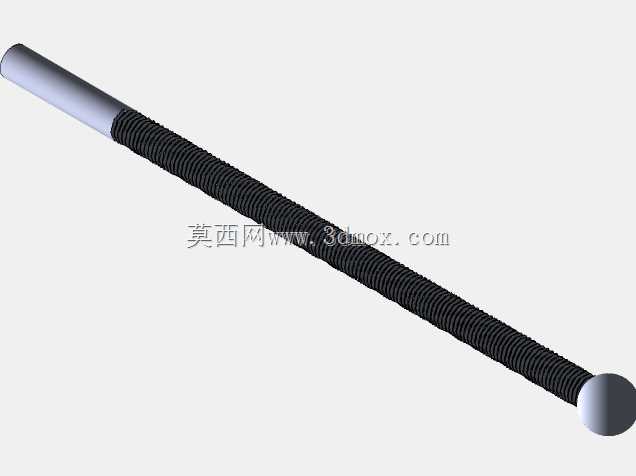

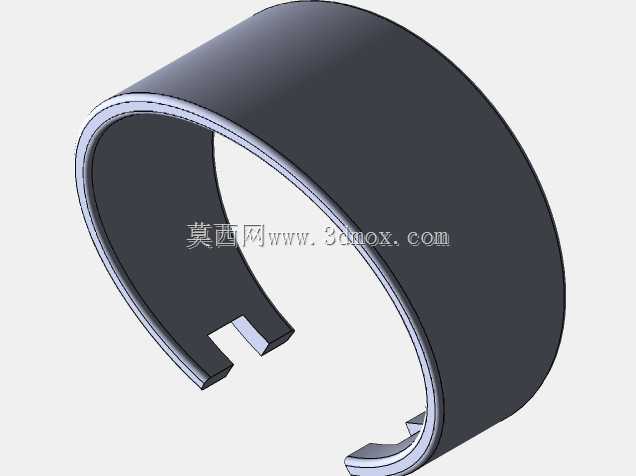

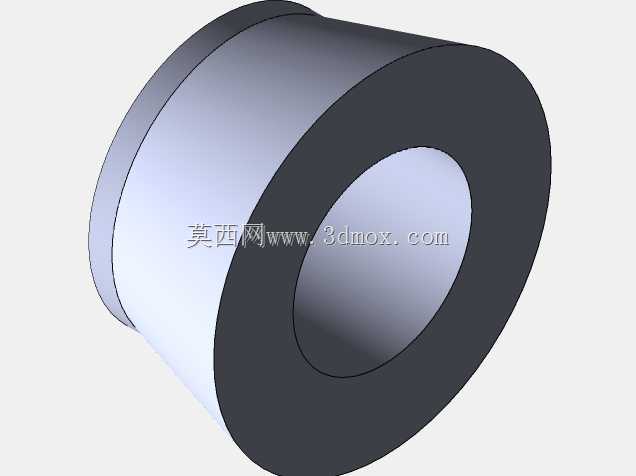

　　从结构设计逻辑来看，这款内侧弹簧卡钳采用对称双支脚布局，顶部的环形弹簧提供持续的张紧力，让两个测量脚始终保持向外张开的趋势，中部的调节螺母配合螺杆结构，可以实现测量开度的精细微调，拧动螺母时螺杆带动两个支脚绕顶部铰接点小幅转动，实现测量端开度的连续调整，调整到位后依靠螺纹副的自锁特性保持开度固定，不会因为轻微触碰就出现尺寸偏移。测量端的脚尖做了淬硬处理，硬度达到HRC55-60，长期接触金属工件表面也不会出现磨损变形，保证测量的重复性精度，支脚主体采用中碳钢调质处理，兼顾刚性和韧性，不会因为日常的轻微磕碰出现弯折变形，同时重量控制得当，长时间手持操作也不会产生明显的手部疲劳。

　　从实际使用的功能特性来说，内侧弹簧卡钳的测量范围覆盖了常见的小尺寸内孔测量需求，支脚的开合角度控制在合理区间，避免开度太大时弹簧出现塑性变形，也防止开度过小导致调节行程不足。使用时先将卡钳伸入待测内孔或内槽位置，缓慢拧动调节螺母让两个测量脚尖刚好接触被测表面，接触力度控制在卡钳可以靠自重刚好在孔内滑动的程度，避免压力过大导致支脚弹性变形带来测量误差，取出卡钳后再用千分尺或者钢直尺测量两个脚尖的间距，就能得到被测位置的实际尺寸。在划线作业中，也可以将卡钳调整到所需尺寸，依托工件边缘作为基准，在工件表面划出等距的加工参考线，是钳工划线工序里的常用辅具。

　　设计这类卡钳的时候，需要重点考虑几个核心边界：首先是顶部弹簧的刚度匹配，刚度过大的话调节螺母需要施加很大的拧动力度，微调的时候很难控制开度精度，刚度过小则张紧力不足，测量过程中支脚容易出现偏移，无法保持固定开度；其次是铰接点的间隙控制，铰接处既要保证支脚转动灵活无卡滞，又不能有过大的旷量，否则会带来明显的测量误差，通常铰接轴和支脚孔的配合采用H7/h6的间隙配合，兼顾转动灵活性和配合精度；另外调节螺杆的螺距选择也很关键，采用细牙螺纹可以实现更精细的开度调节，每旋转一圈螺母对应的开度变化量控制在0.5mm以内，方便操作人员精准调整到目标尺寸。

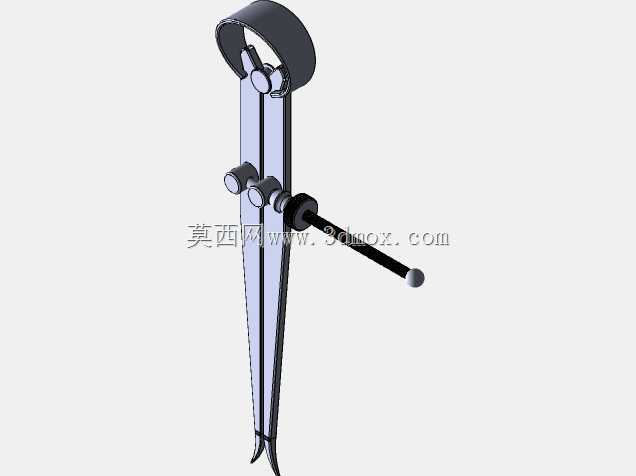

　　从安装和使用的边界尺寸来看，这款卡钳收拢状态下整体外形细长，可以伸入直径10mm以上的内孔完成测量，最大张开开度可以覆盖200mm左右的内径测量需求，支脚的截面采用扁形结构，既保证了测量方向的刚性，又减少了侧向的遮挡，方便操作人员观察测量脚尖和被测表面的接触状态。和现代的数显内径量具相比，弹簧卡钳没有电子元件，不需要电池，不受车间油污、切削液、粉尘的影响，在恶劣的加工车间环境里可靠性极高，哪怕表面沾满油污和铁屑，只需要简单擦拭就能正常使用，不存在电子元件损坏、读数漂移的问题，这也是它历经百年仍然在机械加工车间被广泛使用的核心原因。在设备维修的现场测绘作业中，很多老旧设备的零件没有现成图纸，遇到内凹结构、异形内腔的时候，弹簧卡钳可以灵活调整角度完成尺寸取样，再配合其他量具完成尺寸还原，是逆向测绘过程中非常实用的辅助测量工具。
