带挂钩圆柱拉伸弹簧结构设计

　　在各类机械设备的张紧、复位、测力、储能结构中，拉伸弹簧是应用覆盖范围极广的弹性基础元件，小到低压电器的触点复位结构，大到工程机械的张紧机构、输送设备的张紧轮组、各类工装夹具的夹紧复位单元，都能见到这类两端带连接挂钩的圆柱螺旋拉伸弹簧的身影。和压缩弹簧依靠端面承压传递载荷的形式不同，拉伸弹簧的载荷传递完全依赖两端的连接结构，因此挂钩的形式、强度、安装位置直接决定了弹簧的实际使用寿命与工况适配性，本次设计的拉伸弹簧采用了圆环形整圈挂钩结构，挂钩与弹簧本体为同根钢丝冷卷成型，没有额外的焊接或拼接结构，避免了焊接热影响区带来的应力集中与断裂风险，适合中等载荷、循环次数较高的常规工况使用。

　　从结构设计逻辑来看，这款弹簧的有效圈部分采用等节距密卷设计，自由状态下各有效圈之间无预留间隙，初始拉力的设置参考常规通用工况的预紧需求，避免安装后出现空载松动的问题。弹簧本体的钢丝直径、中径参数经过刚度校核，匹配常见的张紧与复位载荷区间，两端的挂钩圆环中心与弹簧轴线保持同轴，挂钩的圆环内径尺寸适配常规的圆柱销、挂轴安装场景，安装时不需要额外加工异形连接座，直接穿入对应直径的销轴即可完成固定，大幅降低了配套安装结构的加工成本。

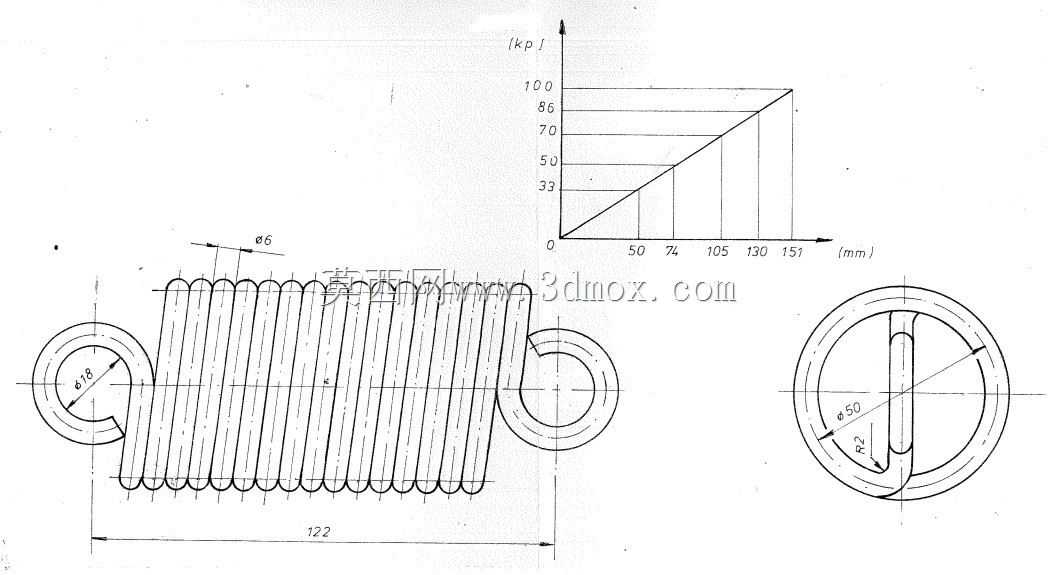

　　尺寸边界方面，弹簧有效圈部分的长度、挂钩的外伸尺寸经过整体核算，安装后两个挂钩的中心距处于合理的工作行程范围内，最大拉伸长度不会超过弹簧材料的许用变形量，避免过载导致的永久塑性变形。弹簧的外径尺寸控制紧凑，适合安装空间局促的小型设备内部，不会和周边的结构件发生运动干涉。从受力特性来看，这款弹簧的刚度线性度较好，在额定工作行程内，载荷与变形量的线性关系稳定，适合对载荷精度有一定要求的测力机构、恒力张紧结构使用，比如纺织机械的纱线张紧装置、印刷设备的辊筒复位结构、健身器材的阻力单元，都可以直接参考该结构参数进行选型适配。

　　设计过程中重点考虑了挂钩处的应力集中问题，挂钩与弹簧有效圈衔接的过渡位置采用了圆滑过渡的弯曲半径，没有出现锐角折角，避免循环载荷下该位置出现疲劳裂纹。弹簧的旋向采用常规右旋设计，适配绝大多数通用安装场景，不需要特殊定制旋向即可满足大部分设备的装配需求。在实际选型应用时，需要注意安装时的初始预拉长度要匹配弹簧的初始拉力，避免预拉量过大导致弹簧工作行程不足，同时配套的安装销轴直径要和挂钩内径保持合理的间隙，间隙过大会导致挂钩受力不均出现偏载，间隙过小则会出现安装卡滞、磨损加剧的问题。

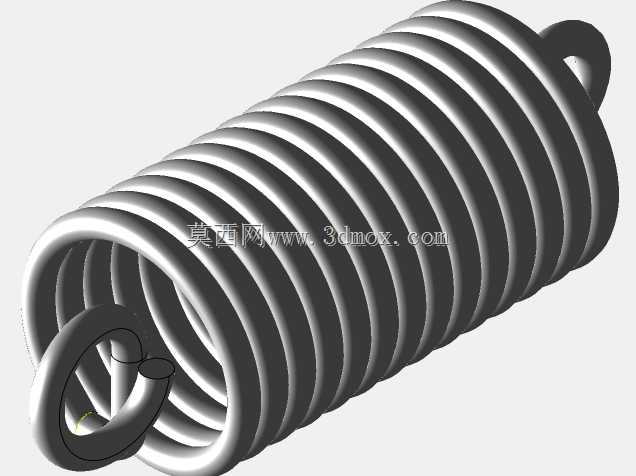

　　和其他类型的拉伸弹簧相比，这种整圈圆钩结构的拉伸弹簧加工工艺成熟，冷卷成型后经过常规的回火、表面处理工序即可达到使用要求，制造成本较低，适合大批量配套使用，在通用机械、五金工具、家电产品、交通运输设备的各类复位、张紧结构中都有极高的适配性。建模过程中对弹簧的螺旋升角、挂钩的弯曲成型路径做了精准还原，有效圈的节距、钢丝直径、挂钩的形位公差都和实际加工参数保持一致，可直接用于装配干涉校验、机构运动仿真，也可作为同类型弹簧设计的参考模板，帮助结构设计人员快速完成弹性元件的选型与结构匹配，减少重复建模的工作量，提升整体设计效率。
