精密机加工车间用深度测量千分尺结构

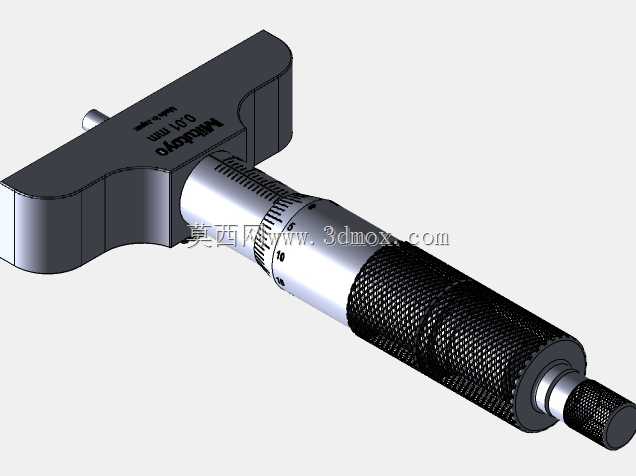

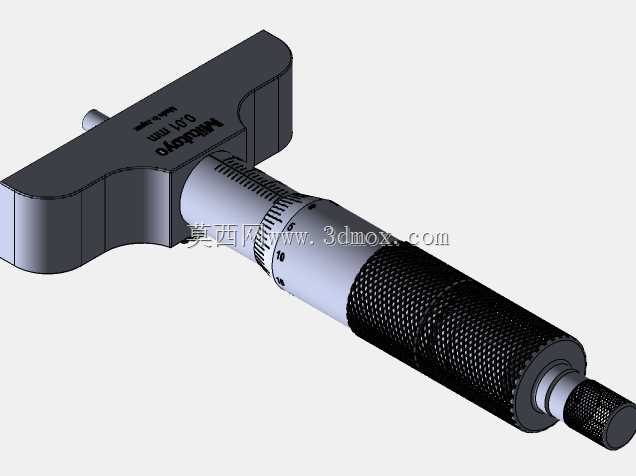

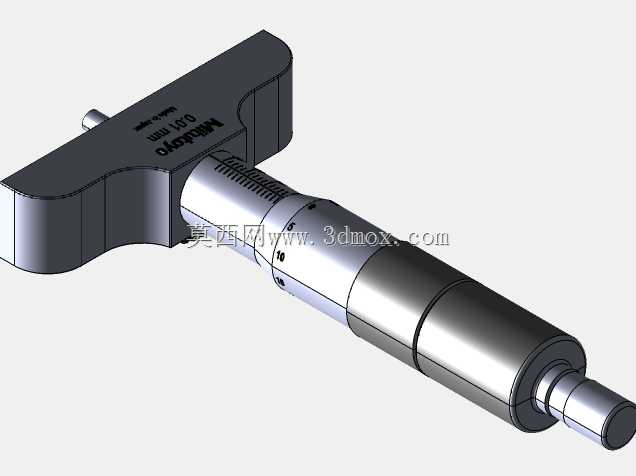

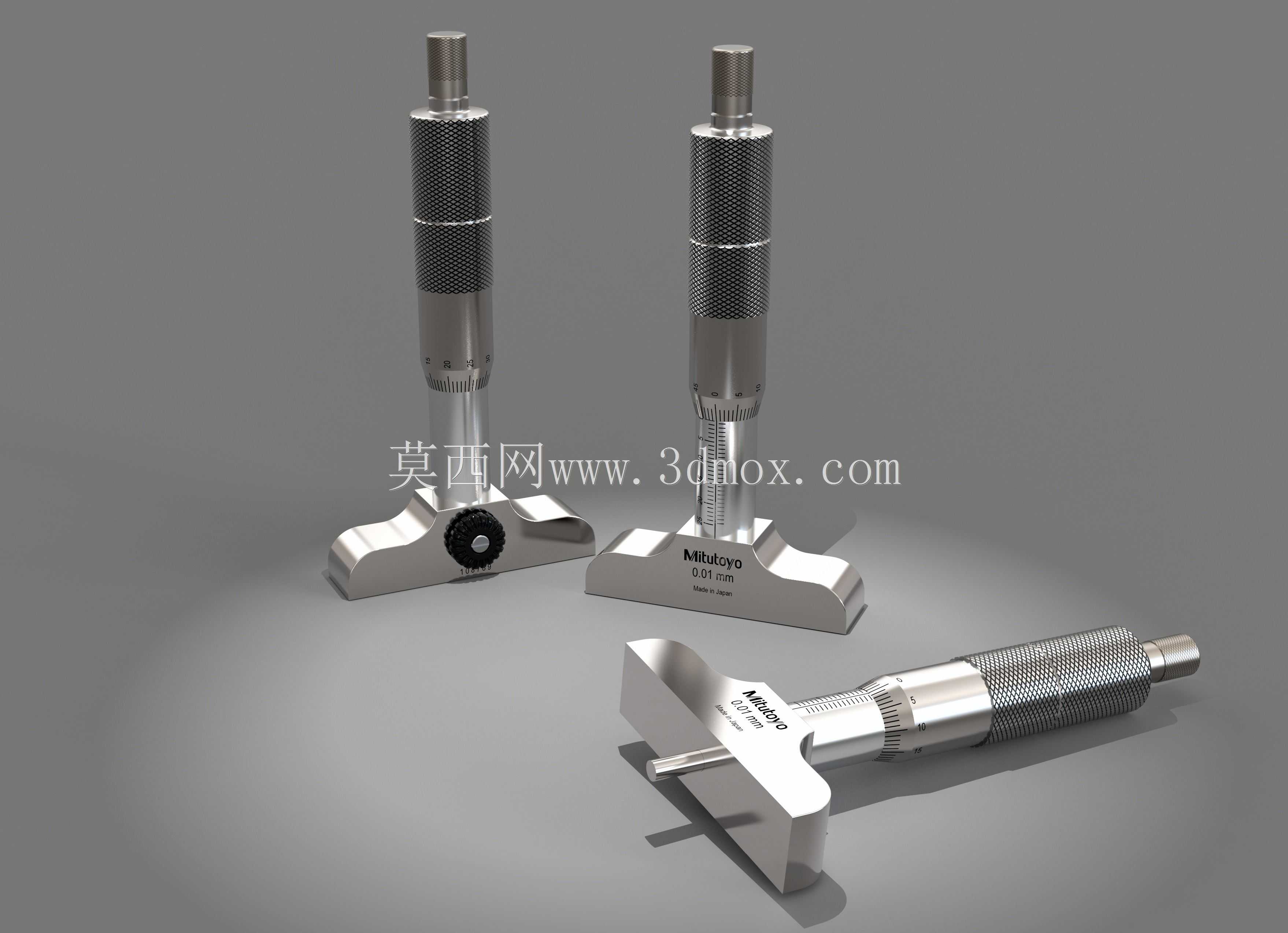

　　在精密金属加工的生产现场，深度尺寸的测量精度直接决定了零部件的配合可靠性，比如盲孔的加工深度、台阶面的位置差、键槽的深度尺寸，这些参数如果出现超差，轻则导致装配干涉，重则引发整套机构的运行故障，深度千分尺就是这类场景下最常用的接触式测量器具。不同于普通的游标卡尺，深度千分尺的测量基准面是可更换的测砧底座，测量时底座完全贴合在被测工件的基准平面上，测杆沿着垂直于基准面的方向伸出，接触到被测深度位置的表面后，通过微分筒的转动实现微米级的进给控制，最终读取的数值就是基准面到被测位置的垂直深度。从结构设计的角度来看，这款千分尺的整体框架采用了刚性足够的合金钢材质，基准底座的平面度控制在微米级，避免因为底座变形导致测量基准失准，

　　测杆的导向部分做了精密的研磨处理，保证测杆伸缩过程中不会出现径向晃动，确保测量轴线始终垂直于基准平面。微分筒和固定套筒的刻度线做了清晰的蚀刻处理，固定套筒上的基准线和微分筒的刻度边缘对齐精度经过校准，读数时可以快速分辨整毫米数和半毫米刻度，再结合微分筒上的圆周刻度读取微米级的数值，整套读数机构的空程间隙控制在极小范围内，避免正反向转动微分筒时出现读数偏差。锁紧装置设置在尺架的侧方，测量完成后可以直接扳动锁紧扳手固定测杆的位置，方便将量具从工件上取下后再读数，避免在狭窄的加工空间内读数出现视差。实际使用中，这款千分尺可以适配不同长度的可换测杆，覆盖从0到100毫米甚至更大的深度测量范围，更换测杆时只需要松开测杆顶端的锁紧螺母，

　　更换对应长度的测杆后校准零位即可投入使用，不需要额外的复杂调试。在机加工车间的日常巡检、工序间检验以及成品终检环节，深度千分尺的使用频率极高，比如加工液压阀块的盲孔安装孔时，需要严格控制孔的深度来保证阀芯的安装行程，这时候用深度千分尺在孔的多个位置测量，就能判断孔底的平面度以及深度是否符合公差要求；再比如加工轴类零件的台阶退刀槽时，槽深的尺寸直接影响后续装配时密封圈的压缩量，用深度千分尺测量可以精准控制槽深在公差带范围内。设计这款三维结构的时候，重点考虑了实际操作的人机工程性，尺架的握持部分做了防滑的结构处理，方便操作人员在手上沾有少量切削液的情况下也能稳定握持量具，微分筒的转动阻尼做了适配调整，

　　既不会因为阻尼过小导致测杆进给过快碰伤工件表面，也不会因为阻尼过大增加操作人员的转动负荷。测杆的测量端面做了硬质合金的镶片处理，提升测量端面的耐磨性，避免长期使用后端面磨损导致测量精度下降，基准底座的底面也做了耐磨处理，长期在粗糙的工件表面滑动测量也不会出现明显的划痕影响平面度。从安装边界和外形尺寸来看，这款千分尺的基准底座宽度设计合理，既可以在较大的平面上稳定放置，也能伸入到宽度较小的台阶位置完成测量，不会因为底座尺寸过大无法靠近被测位置，测杆的直径经过优化，既保证了足够的刚性避免测量时出现弯曲变形，也能伸入到直径较小的盲孔内部完成深度测量，不会出现测杆和孔壁干涉的情况。日常维护的角度，这款结构的设计也预留了足够的调整空间，长期使用后如果出现零位偏移，可以通过松开固定套筒的锁紧螺钉，调整固定套筒的位置来校准零位，不需要拆解整套量具的内部结构，测杆和导向套之间的间隙也可以通过顶部的调整螺母进行微调，保证导向精度始终处于合格范围内。在模具加工车间，深度千分尺还常用来测量模具型腔的深度、镶件的安装深度、顶针的伸出长度等参数，相比其他非接触式的测量设备，接触式的千分尺不受工件表面油污、切削液的影响，测量结果稳定可靠，对现场使用环境的要求更低，不需要复杂的调试和校准流程，操作人员经过简单培训就能熟练掌握使用方法。
