车间培训用切向平面磨床结构设计

　　这款切向平面磨床的三维结构，核心面向机加工车间的操作实训场景搭建，区别于量产线满配高精度磨床的复杂冗余结构，在保留核心磨削功能逻辑的前提下，对非核心外部附件做了适度简化，刚好匹配新员工入门培训的认知节奏——不会因为过多管线、辅助机构的干扰，让初学者抓不住磨床的核心运作逻辑。从实际加工用途来看，该设备对应10英寸×24英寸的加工幅面，可覆盖常规小型金属零件的平面磨削工序，能完成普通碳钢、合金工件的平面度修正、端面光整加工，适配小批量维修件加工、实训样件制作这类对加工效率要求不高，但对操作流程规范性要求严格的场景。

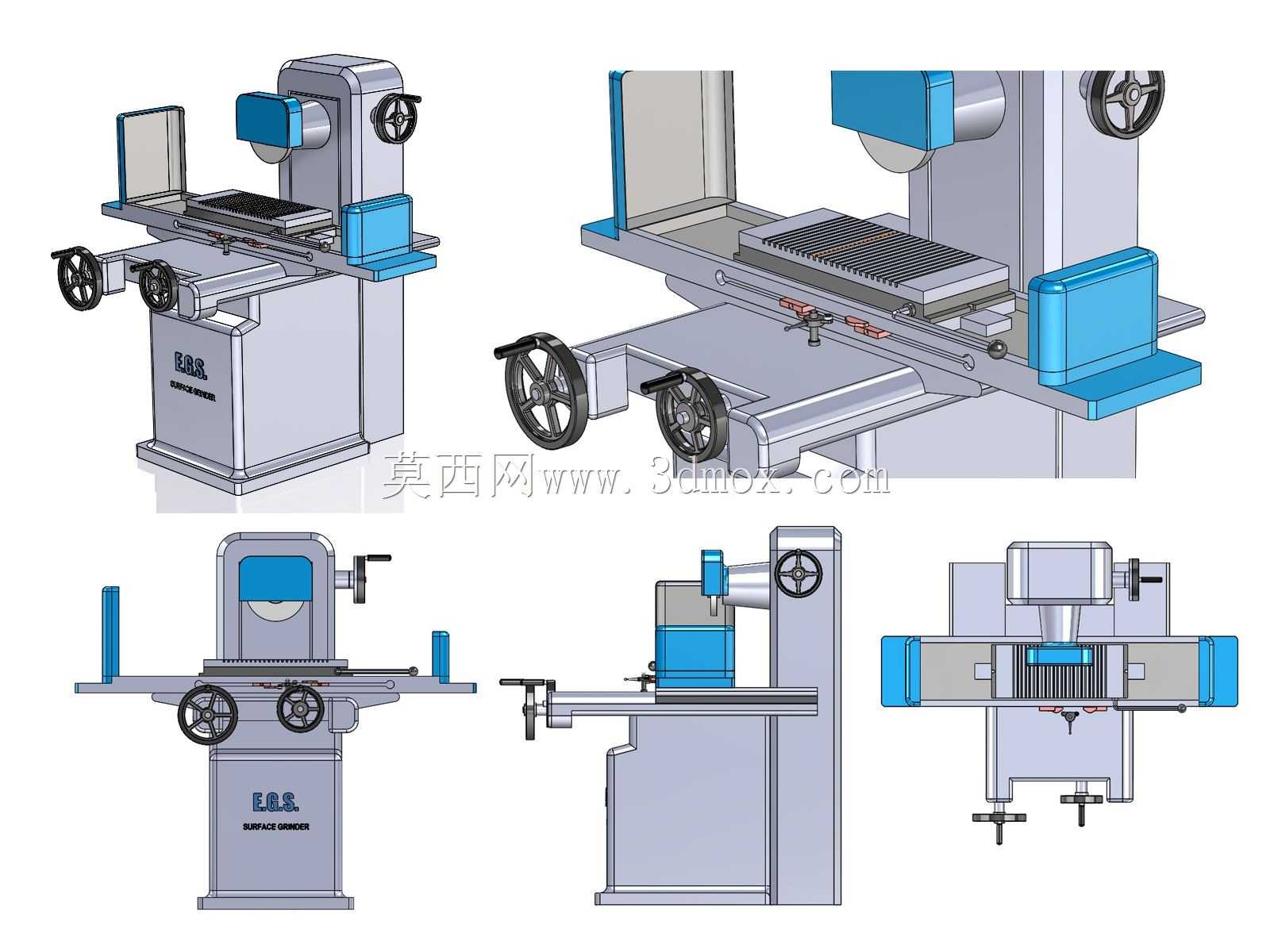

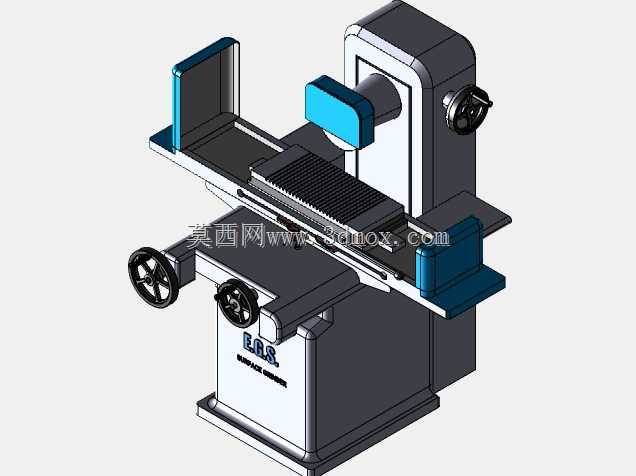

　　设计思路上，建模阶段优先还原磨床的核心运动链路：首先是床身的基准承载结构，作为整台设备的安装基准，床身的导轨安装面、主轴安装位的相对位置严格按照实际磨床的形位公差逻辑搭建，保证后续运动部件的装配关系符合真实设备的约束要求；其次是横向进给的工作台结构，工作台的T型槽布局、行程限位位置、往复运动的传动连接位都做了还原，能直观展示工件装夹、进给运动的实现方式；再者是磨头的进给与主轴结构，垂直方向的进给导轨、砂轮的安装位、主轴的传动连接部分都做了结构呈现，可清晰展示砂轮进给、磨削动作的运作逻辑。

　　从安装边界与外形尺寸来看，该磨床的整体占地尺寸匹配小型实训车间的布局要求，不需要预留大型量产磨床的超大安装空间，地面承重要求也适配普通实训车间的地坪条件，不需要额外做设备基础浇筑；设备的操作位高度符合人机工程要求，操作手柄、进给手轮的位置都按照实际操作的可达范围设置，在实训过程中，学员可以直观对照模型理解操作站位、动作范围的安全边界，避免实际操作时因为对设备空间尺寸不熟悉引发安全问题。

　　结构细节上，模型还原了磨床的核心防护结构，比如砂轮侧的防护挡板安装位、工作台的挡屑边结构，这些细节在实训教学中是安全规范讲解的核心部分，能让学员理解防护结构的作用与安装位置；同时，模型对磨床的润滑点位置、锁紧机构的结构也做了对应呈现，方便讲解设备日常维护、加工锁紧的操作要点。不同于高精度量产磨床附带的复杂数控系统、自动上下料机构，这款模型把核心的机械结构做了清晰展示，没有多余的电气外罩遮挡内部传动逻辑，学员可以通过拆解模型的装配关系，快速理解平面磨床“工件往复进给+磨头旋转磨削+垂直进给吃刀”的核心加工逻辑，建立对平面磨削工艺的直观认知。在实际实训应用中，该模型可用于讲解磨床的装配流程、故障排查的基础逻辑，比如工作台进给卡顿的常见原因、砂轮拆装的操作顺序这类知识点，都可以结合模型结构做具象化讲解，避免纯理论教学的抽象感。
