大平面砂轮孔径适配修复工装结构方案

　　在平面磨削加工的日常生产场景中，大直径平面砂轮的安装适配问题一直是一线机加工段常见的实操痛点。常规磨削作业里，3英寸规格的大平面砂轮在长期存放、运输或者反复装拆受力后，内孔位置很容易出现局部崩裂、孔径失圆的问题，原本适配1-1/4英寸磨床主轴安装径的内孔，崩裂后会出现孔径不规则扩大的情况，直接导致砂轮无法与主轴形成稳定的配合面，要是强行装夹开机，高速旋转下很容易出现砂轮跳动、磨削面振纹，甚至存在砂轮碎裂飞出的安全隐患，多数车间遇到这类情况往往直接做报废处理，无形中增加了磨加工工序的耗材成本。

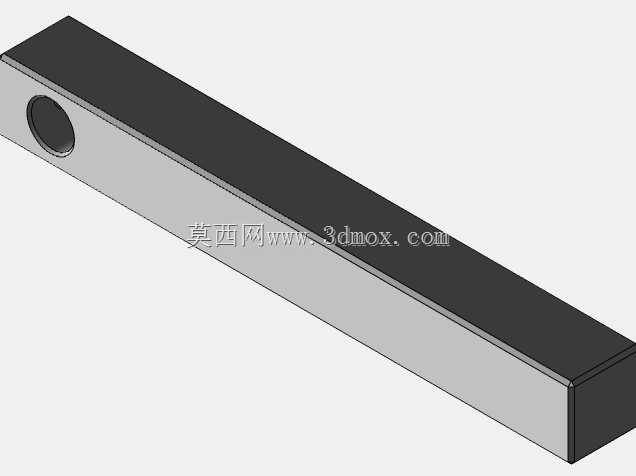

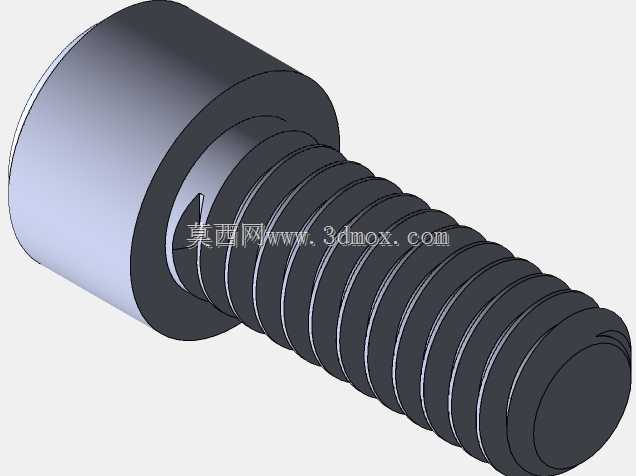

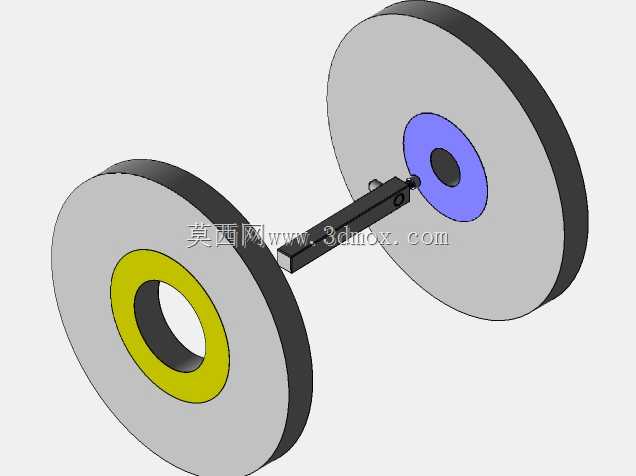

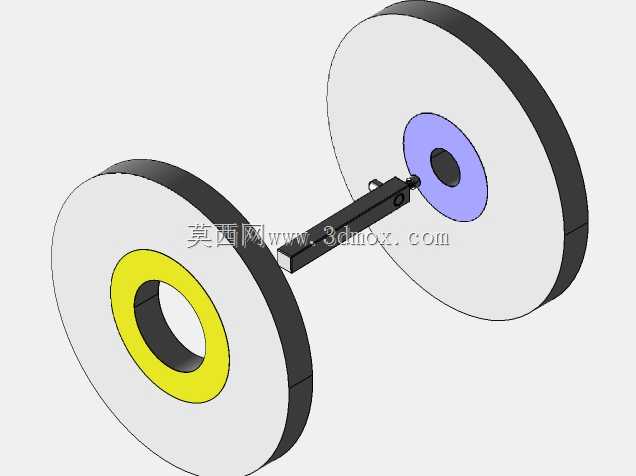

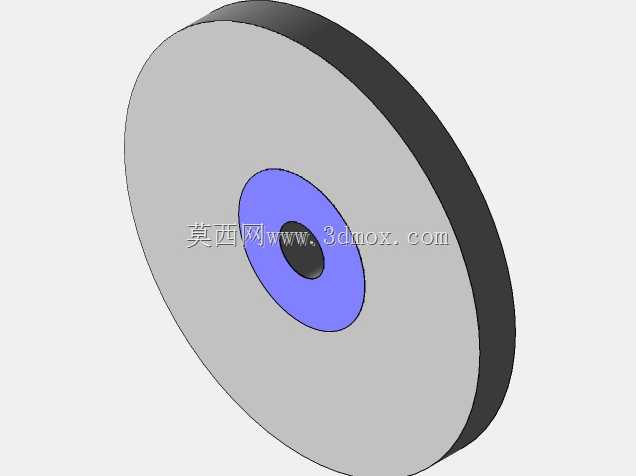

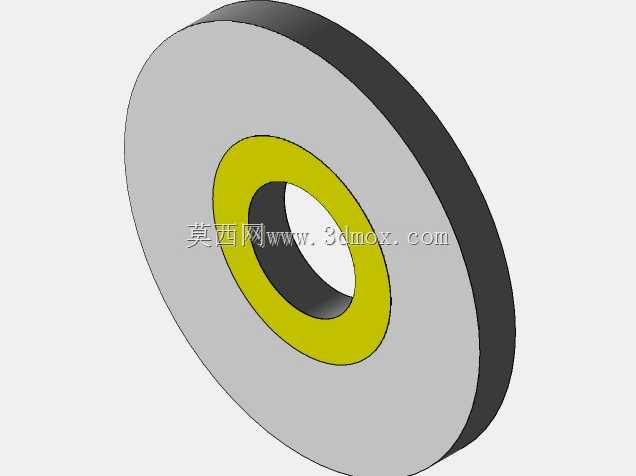

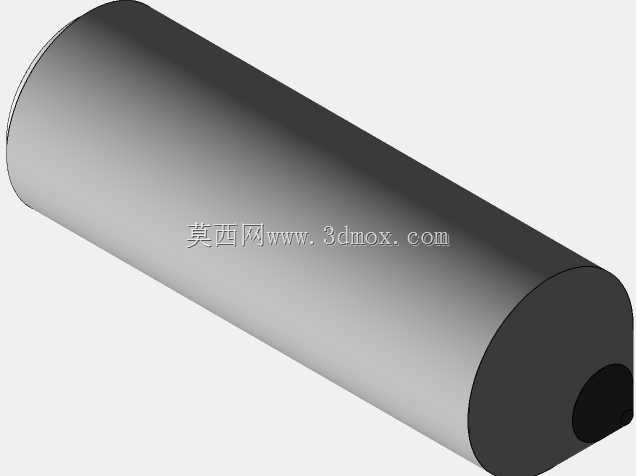

　　这套适配修复结构的设计思路，完全围绕车间现有废旧砂轮的复用需求展开，没有采用复杂的非标定制结构，全部依托车间常规可获取的加工材料制作，不需要额外采购特殊配件。核心的适配逻辑是在崩裂的砂轮内孔位置加装衬套结构，衬套的外径匹配砂轮崩裂后修整出的规则内孔尺寸，衬套的内孔严格按照磨床主轴1-1/4英寸的安装径做公差配合，保证衬套与主轴的配合精度符合磨床的装夹要求。设计时特意明确了衬套与砂轮内孔的配合间隙控制要求，衬套压入修整后的砂轮内孔时，单边的过盈或者间隙量不能超过0.5mm，这个数值是结合砂轮本身的硬质脆性材质特性确定的，过盈量太大压装时很容易造成砂轮二次崩裂，间隙太大则会导致装夹后砂轮存在径向窜动，无法满足磨削作业的精度要求。

　　结构设计里还考虑了衬套的轴向定位问题，特意在衬套的两端设计了与砂轮端面贴合的压边结构，压边的外径比修整后的砂轮内孔大出足够的尺寸，能够完全覆盖砂轮内孔的崩裂断面，避免衬套在主轴锁紧力作用下出现轴向窜动。同时在衬套与砂轮端面的接触位置，预留了纸质垫片的安装空间，也就是实操中提到的新纸衬垫放置位，这个衬垫的作用一方面是填充衬套压边与砂轮端面之间的微观不平度，让锁紧力能够均匀分布在砂轮端面上，避免局部应力集中造成砂轮破损；另一方面纸质衬垫的微量压缩变形量，能够抵消磨床高速旋转时产生的微小振动，提升磨削作业的稳定性，保证砂轮在高速旋转过程中不会因为配合面的刚性接触出现松动。

　　从安装边界的尺寸适配来看，这套结构不需要对原有磨床的主轴、法兰压盘做任何改装，衬套的轴向总厚度与原有砂轮的安装厚度完全匹配，压盘锁紧时的行程范围完全覆盖加装衬套后的总尺寸，不需要调整磨床的砂轮防护罩位置、主轴伸出长度，也不会和磨床的工作台行程、冷却液喷嘴位置产生干涉。衬套本身的材料可以选用车间常见的45号钢或者硬质铝棒加工，加工时只需要保证内孔与外圆的同轴度控制在0.02mm以内，两端压边的端面平行度符合装夹要求即可，普通车床就能完成全部加工工序，不需要动用高精度的加工设备，一线操作工人在车间工具间就能快速完成制作。

　　实际应用中，这套结构除了用于修复内孔崩裂的废旧大平面砂轮，也可以用于不同孔径规格砂轮的跨型号适配，比如车间临时需要用到特殊粒度的大平面砂轮，但手头的砂轮内孔尺寸与现有磨床主轴不匹配时，就可以通过加工对应尺寸的衬套完成快速适配，不需要专门采购对应孔径的砂轮，能够有效减少车间的磨具备货品类，降低耗材库存压力。需要注意的是，修整砂轮崩裂内孔时，要把内孔的不规则崩裂部分全部修磨成规则的圆柱面，不能残留裂纹延伸段，否则即使加装了衬套，高速旋转时裂纹还是可能继续扩展造成安全隐患；衬套压入砂轮内孔时要采用均匀压装的方式，不能用铁锤直接敲击砂轮端面，避免外力冲击造成砂轮破损；纸质衬垫要选用厚度均匀、无破损的工业青壳纸或者普通牛皮纸，不能用普通的打印纸代替，避免衬垫受压后压缩量不均匀导致砂轮装夹偏斜。

　　从加工实操的验证效果来看，采用这套结构修复后的大平面砂轮，在正常的平面磨削作业参数下，磨削表面粗糙度、平面度精度都能达到全新砂轮的加工要求，只要砂轮本身的磨削层没有出现大面积裂纹、磨损过量的问题，就可以持续复用，单块大直径平面砂轮的采购成本往往在数百元，而加工一套衬套的材料和工时成本不足十元，对于批量加工的机加工车间来说，长期积累下来能够节省一笔非常可观的耗材成本，同时也减少了废旧砂轮的废弃处理量，符合车间降本增效的实际生产需求。
