在工业自动化控制回路搭建、电力电子设备配套、温控系统集成等场景中,固态继电器是替代传统电磁继电器实现无触点通断的核心元件,本次建模的这款固态继电器,完全贴合工控场景的实际安装与使用需求做结构还原。从实际用途来看,这类器件主要承担小信号控制大功率负载通断的功能,相比传统电磁继电器,没有机械触点的磨损问题,开关速度可达微秒级,工作过程无电弧、无机械噪音,适合在高频通断、易燃易爆、高粉尘的恶劣工控环境下使用,常见于注塑机温控回路、自动化生产线信号切换、舞台灯光调光系统、新能源充电桩功率切换等场景,选型时需要匹配负载额定电流、控制电压范围、散热条件等核心参数。
从功能特性来看,这款固态继电器采用直流控交流的典型架构,输入端仅需施加3-32V的直流控制信号,即可实现输出端24-480V交流回路的通断控制,输入端与输出端之间通过光电耦合器实现电气隔离,隔离耐压可达2500V以上,能有效避免强电侧干扰串入控制回路,损坏PLC、单片机等弱电控制元件。输出端采用双向晶闸管作为功率开关元件,导通压降低,自身发热小,配合背部的散热安装面,可以在额定电流下长期稳定工作,器件本身内置RC阻容吸收回路,能抑制负载侧的浪涌电压,避免误触发或者器件击穿。从设计思路来看,建模过程完全参照实物的装配逻辑做结构拆分,外壳采用阻燃PBT工程塑料材质,建模时还原了外壳的安装卡槽结构,两侧的凹槽是用于卡装散热底座的定位结构,顶部的标识区域做了凹陷处理,方便印刷型号、参数标识,不会因为长期摩擦导致标识脱落。内部的功率元件、电路板、引脚连接结构都做了等比例还原,引脚的间距、伸出长度完全符合行业通用的安装尺寸标准,用户拿到模型后可以直接导入电气柜装配模型中,做干涉检查、安装布局验证。外形尺寸与安装边界方面,这款固态继电器的整体长宽高尺寸为58mm×45mm×24mm,属于小功率单相固态继电器的通用尺寸,底部的两个安装固定孔中心距为48mm,适配M3螺丝固定在标准铝制散热座上,输入输出引脚的间距为6.3mm,适配标准的6.3mm快接端子,不需要额外做转接件。建模时特意还原了外壳两侧的散热槽结构,这些槽位一方面可以增加外壳的散热面积,降低器件内部的温升,另一方面可以作为安装时的手指抓取位,方便操作人员插拔接线端子。
需要注意的是,这类器件在实际安装时必须保证散热底座与器件背部的导热面紧密贴合,中间需要涂抹导热硅脂降低热阻,如果工作电流超过10A,必须搭配对应功率的散热片,必要时还要增加强制风冷,否则会因为过热导致器件损坏。在结构设计上,这款固态继电器的外壳采用上下扣合的装配方式,没有外露的螺丝,整体防护等级可以达到IP40,能防止直径大于1mm的固体异物进入内部,适合在电气柜内部安装使用,接线端子处做了防呆设计,输入输出端的标识清晰,避免施工时接反线路导致器件烧毁。

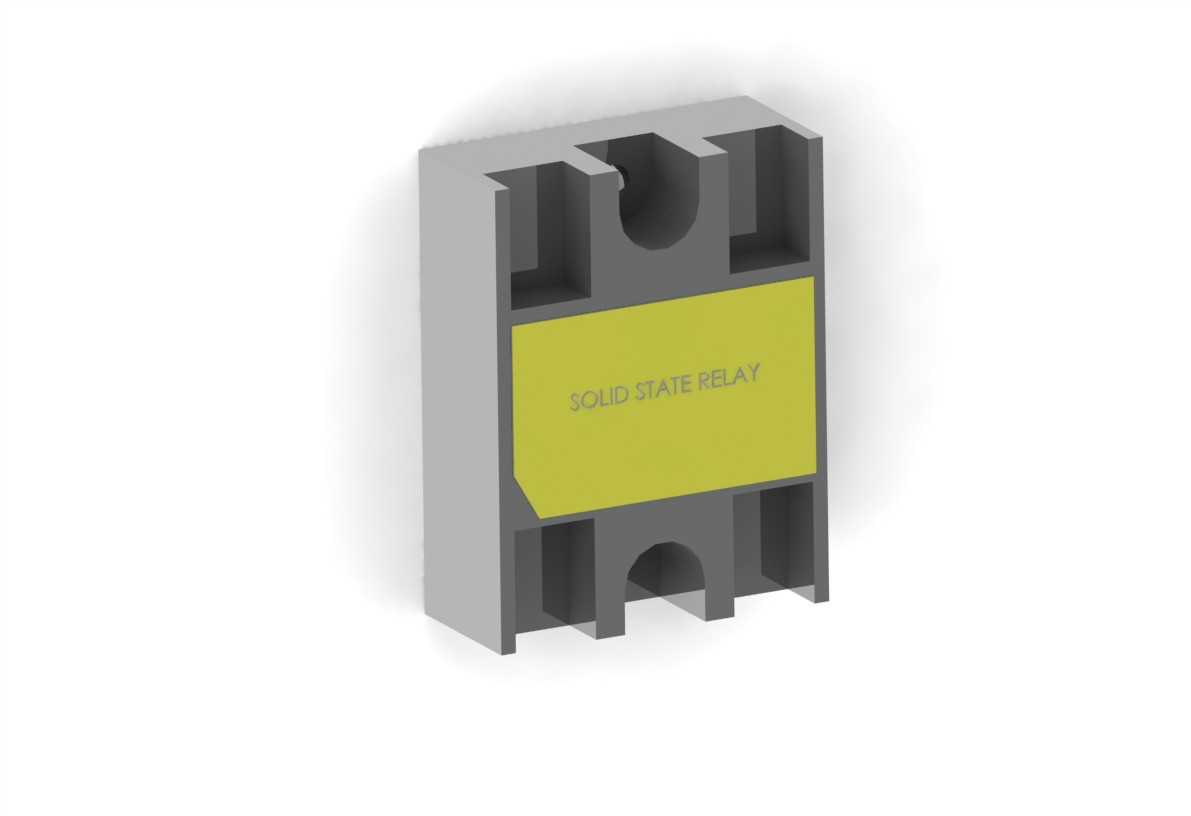

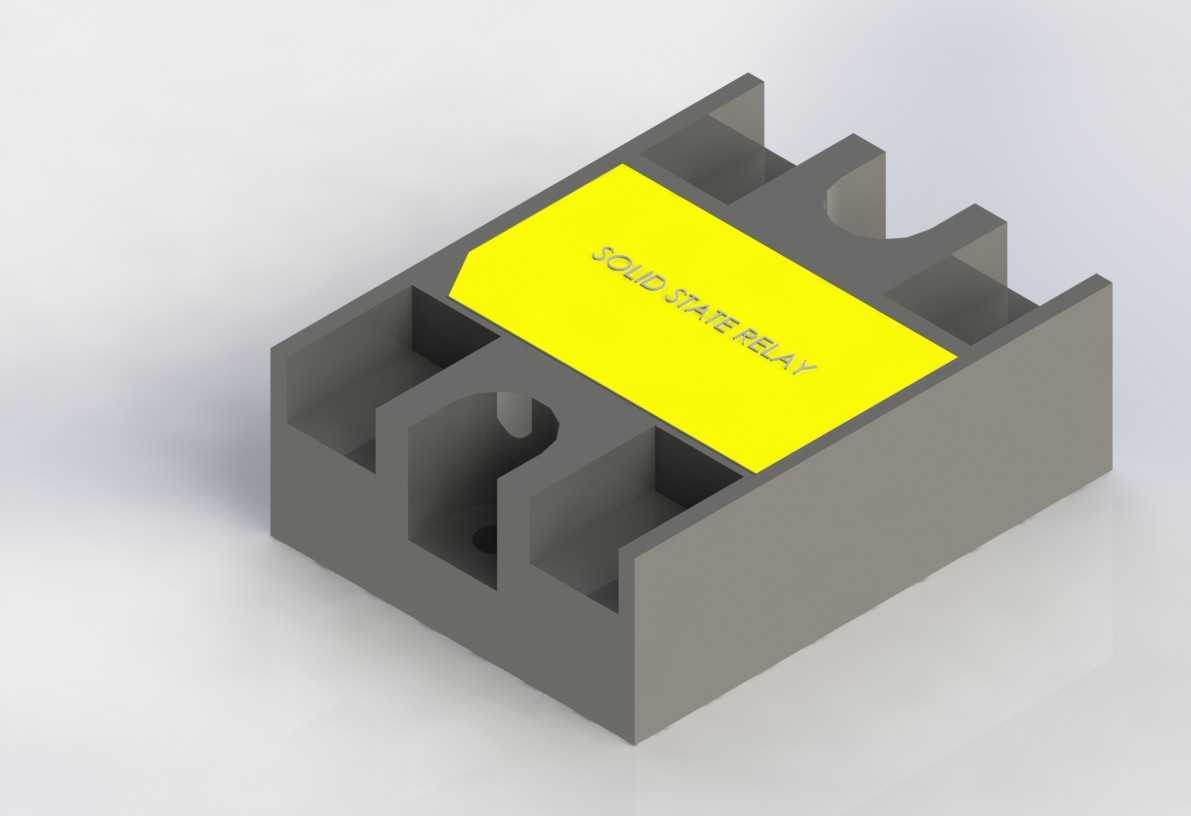

从三维建模的细节来看,模型还原了外壳表面的磨砂质感、顶部黄色标识区的印刷文字、引脚的金属倒角、安装孔的沉头结构,所有的圆角、拔模斜度都按照注塑件的工艺要求做了处理,没有出现直角、倒扣等不符合注塑生产工艺的结构,用户可以直接用这个模型做装配仿真、渲染出图、3D打印验证等工作。在实际的设备设计过程中,这类固态继电器的选型往往需要和断路器、熔断器、散热片搭配使用,模型的尺寸精度直接影响电气柜的布局效率,这款模型的所有安装尺寸都经过实物校准,和市面上主流的同规格固态继电器安装尺寸完全兼容,不需要再做尺寸调整就能直接用于整机装配设计。
