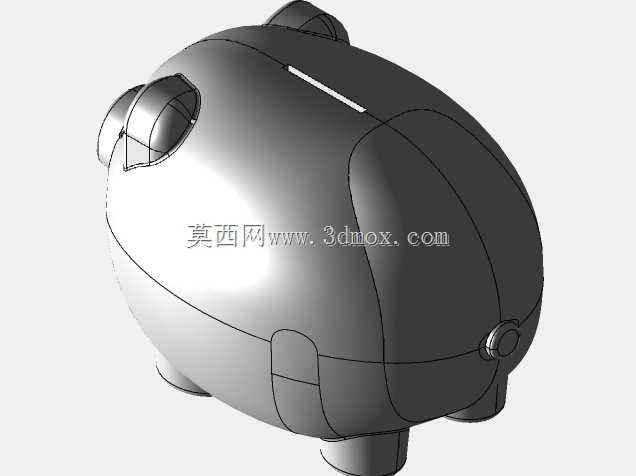

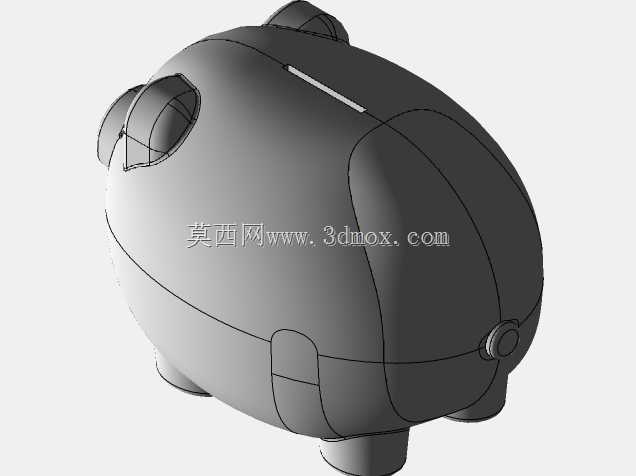

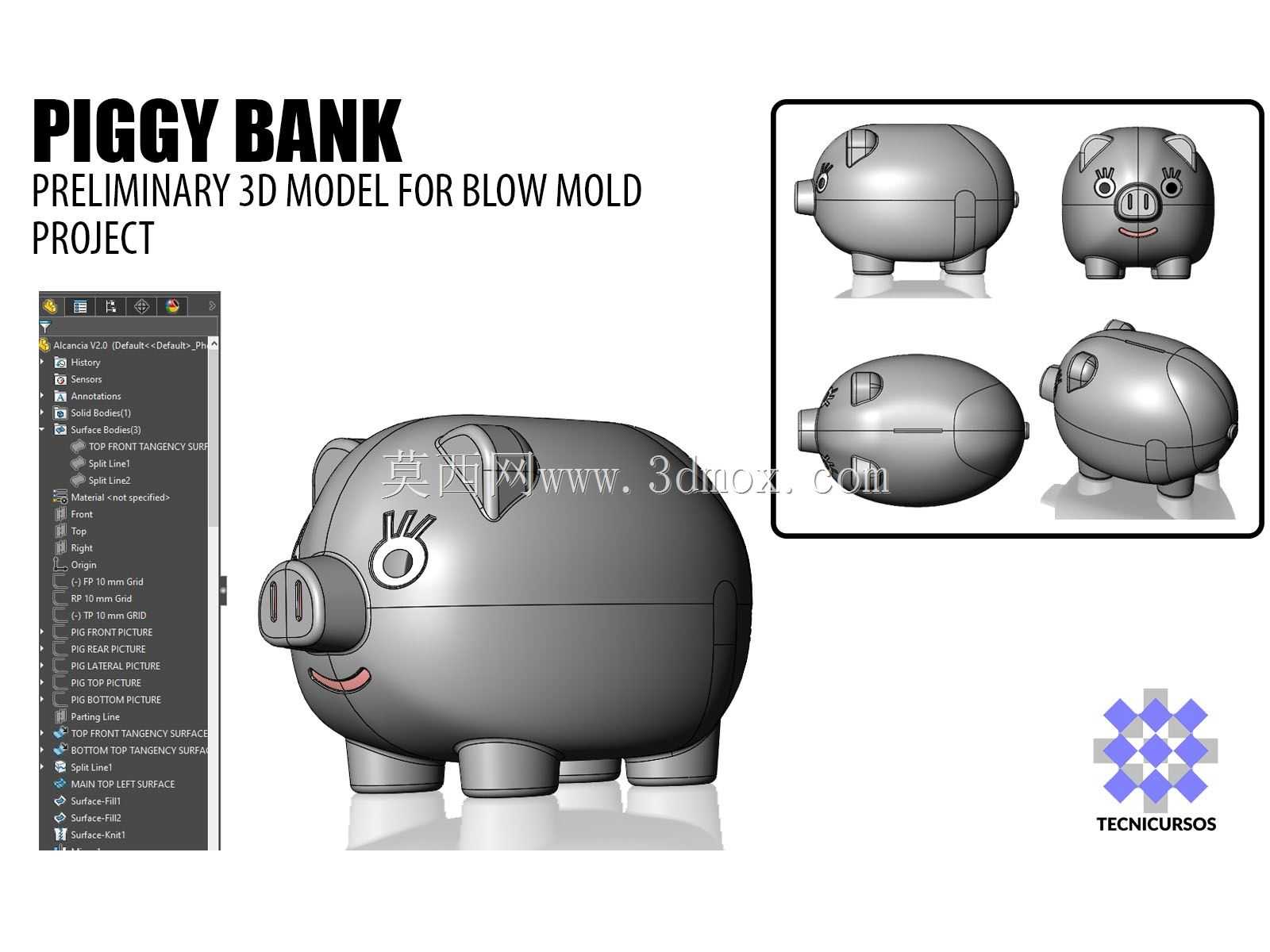

小猪造型吹塑存钱罐模具结构设计

　　在日用塑料制品的中空成型生产领域，吹塑工艺凭借其成型效率高、制品壁厚均匀性可控、适合复杂曲面中空结构批量生产的特点，被广泛应用于包装容器、儿童玩具、日用储蓄类产品的模具开发中，本次涉及的吹塑成型结构，针对的是儿童储蓄类产品的成型需求，适配常规挤出吹塑设备的安装接口，可直接对接量产线的模架装夹工位。从实际生产场景来看，这类储蓄类中空制品的终端使用场景覆盖家庭儿童用品、文创周边衍生品、促销礼品等多个渠道，对模具的成型周期、制品表面合模线精度、边角过渡圆滑度都有明确的工程要求，毕竟面向儿童使用的产品，不能存在尖锐飞边、合模错位导致的凸起刮手问题，这也是模具设计阶段需要重点把控的细节。

　　在结构设计思路上，首先要匹配吹塑工艺的成型特性，挤出型坯的下料长度、吹胀比控制是核心参数，针对小猪造型的曲面变化，模腔的排气槽开设位置需要避开外观面，设置在合模面的边角隐蔽位置，避免制品表面出现气痕、缺料等成型缺陷。模腔的曲面拆分沿着小猪造型的对称中分面进行，合模导向结构采用导柱导套配合定位，定位精度控制在0.02mm以内，避免合模错位导致的制品壁厚不均。考虑到吹塑过程中型坯的拉伸变形，模腔不同位置的收缩率补偿需要做差异化设置，比如猪鼻、猪耳这类局部凸起位置，型坯拉伸比更大，收缩率补偿值要比平直的罐体部分高0.2%-0.3%，避免冷却后局部尺寸超差。

　　从安装边界来看，这套模具的模架尺寸适配市面上主流的20L以内挤出吹塑机的装夹尺寸，上模与吹针机构的对接位置预留了标准的安装法兰接口，吹针的进气口位置对准制品的底部开口处，也就是存钱罐的投币口位置，成型后这个开口不需要二次裁切，可直接通过吹针的成型段直接做出规整的开口边缘，减少后续的后处理工序。冷却水路的排布沿着模腔的曲面走向做随形设置，进出水口采用标准的快插接口，对接工厂常规的冷却水循环系统，冷却水路距离模腔表面的距离控制在12-15mm，保证模腔各位置冷却速率均匀，避免制品出现冷却不均导致的变形问题。

　　制品本身的功能结构上，存钱罐的内部中空容积按照常规一元硬币的存储量做了空间预留，罐体的壁厚控制在1.2-1.5mm，既保证日常使用的抗摔强度，又不会过度增加原料成本。投币口的尺寸按照一元硬币的直径加1mm的余量设计，保证硬币可以顺畅投入，同时开口边缘做了圆角过渡，避免取放硬币时划伤手指。罐体底部做了一圈内凹的支撑脚，保证放置在平面上时的稳定性，不会因为曲面造型出现放置晃动的问题。模腔的表面处理采用喷砂哑光效果，成型后的制品表面不会留下明显的指纹印，同时也能掩盖轻微的成型流痕，降低外观不良率。

　　在吹塑工艺的适配性上，模具的飞边槽开设在合模面的外侧，宽度设置为8mm，深度1.5mm，能够容纳合模时挤出的多余型坯料，避免飞边过厚导致的合模不严问题。切口的刃口做了淬火处理，硬度达到HRC48-52，保证长时间批量生产时刃口不会出现磨损卷边，减少飞边修剪的工作量。针对小猪造型的耳朵、尾巴这类细小的凸起结构，模腔对应位置做了局部的溢料槽设计，保证这些细小位置能够被型坯充分填充，不会出现缺料断角的问题。整套模具的开合模行程匹配设备的动模板行程，顶出机构采用吹气顶出结合顶杆顶出的方式，开模后通过吹针通入压缩空气将制品从模腔中吹出，配合局部的顶杆辅助，避免制品顶出时出现变形，保证成型后的制品外观完整，不需要额外的修整工序即可直接进入包装环节。
