六工位铣削虎钳多形态装夹夹具

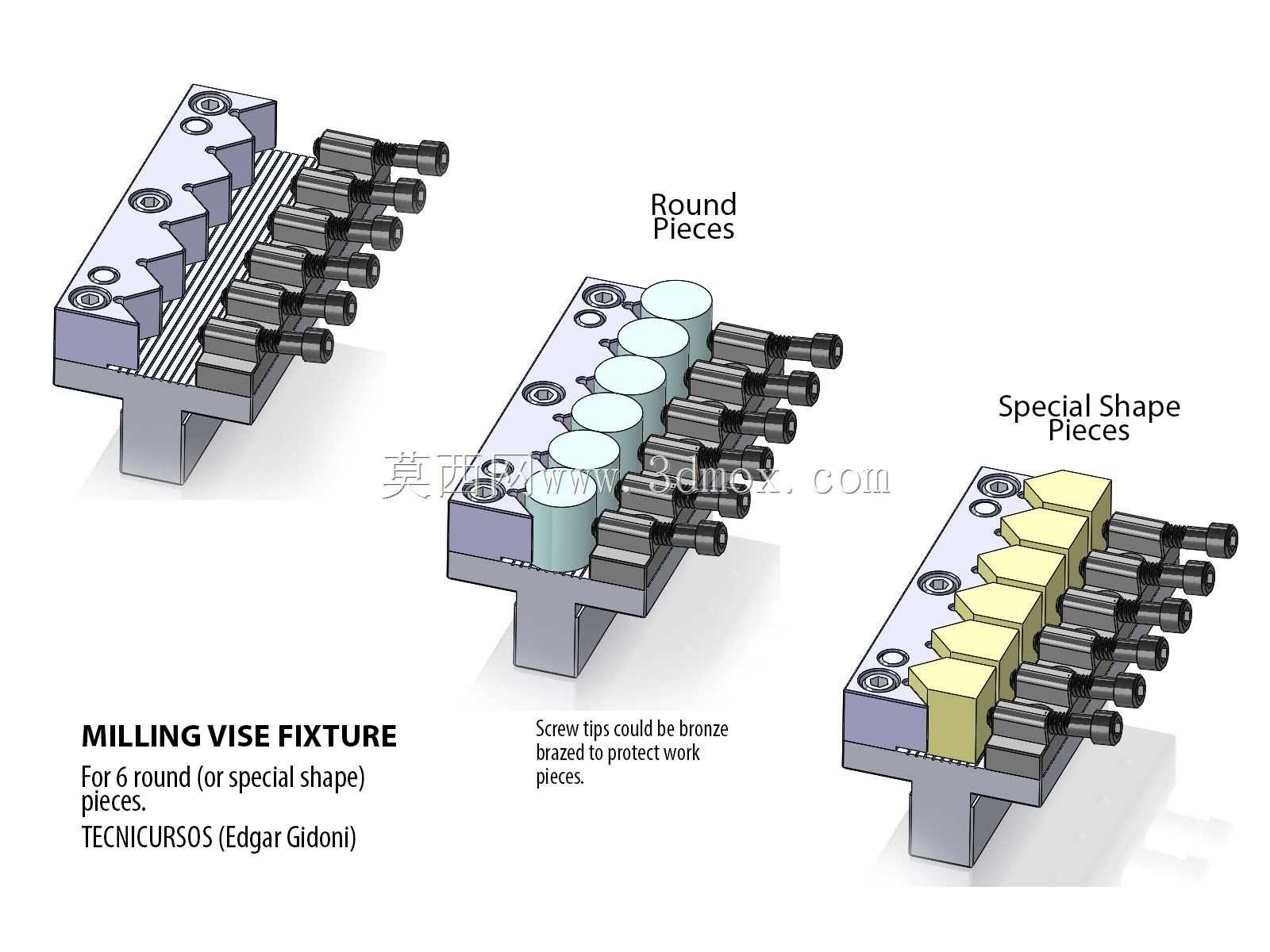

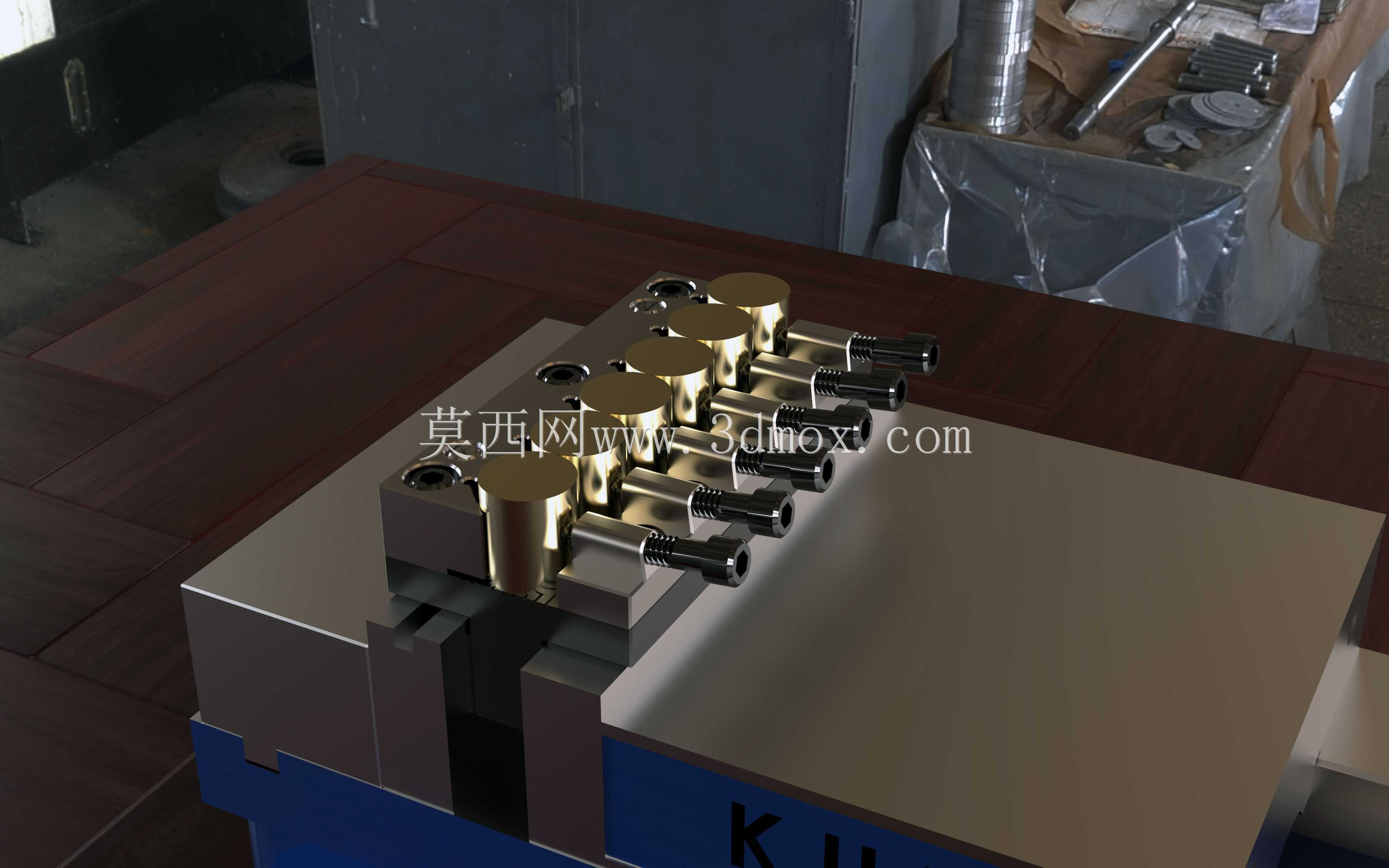

　　这款多工位装夹夹具是专为普通平口铣虎钳适配开发的扩展工装，核心解决小批量零件铣削加工时的装夹效率瓶颈，适配传统手动铣床与数控CNC铣床的常规加工场景，无需对原有虎钳主体做结构改造，直接依托虎钳的固定钳口与活动钳身完成定位锁紧，安装时仅需将夹具底座的定位凸台嵌入虎钳钳口的标准槽位，通过虎钳自身的夹紧力即可完成整套夹具的固定，无需额外打表找正基准，单次装夹的准备时间可压缩至两分钟以内。夹具主体采用模块化排布设计，共设置六个独立装夹工位，每个工位配备独立的顶紧螺钉，可根据待加工零件的外形单独调整夹紧行程，不同工位可同时装夹不同尺寸的同类型零件，也可通过更换工位适配块实现圆形零件、异形零件的快速切换装夹。针对圆形棒料类零件，

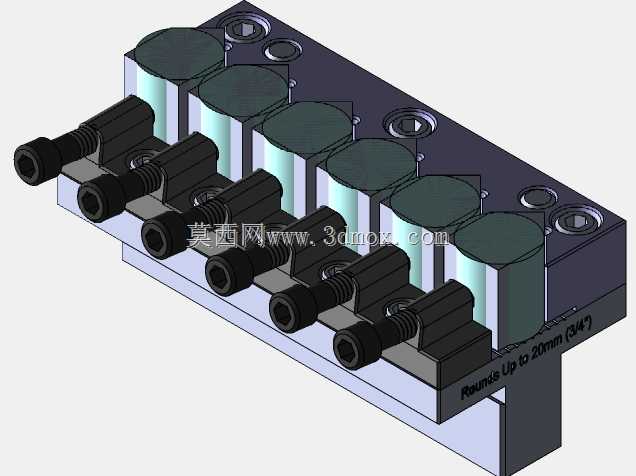

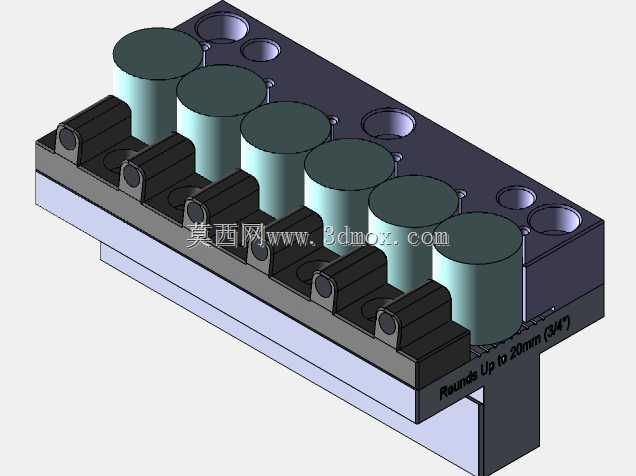

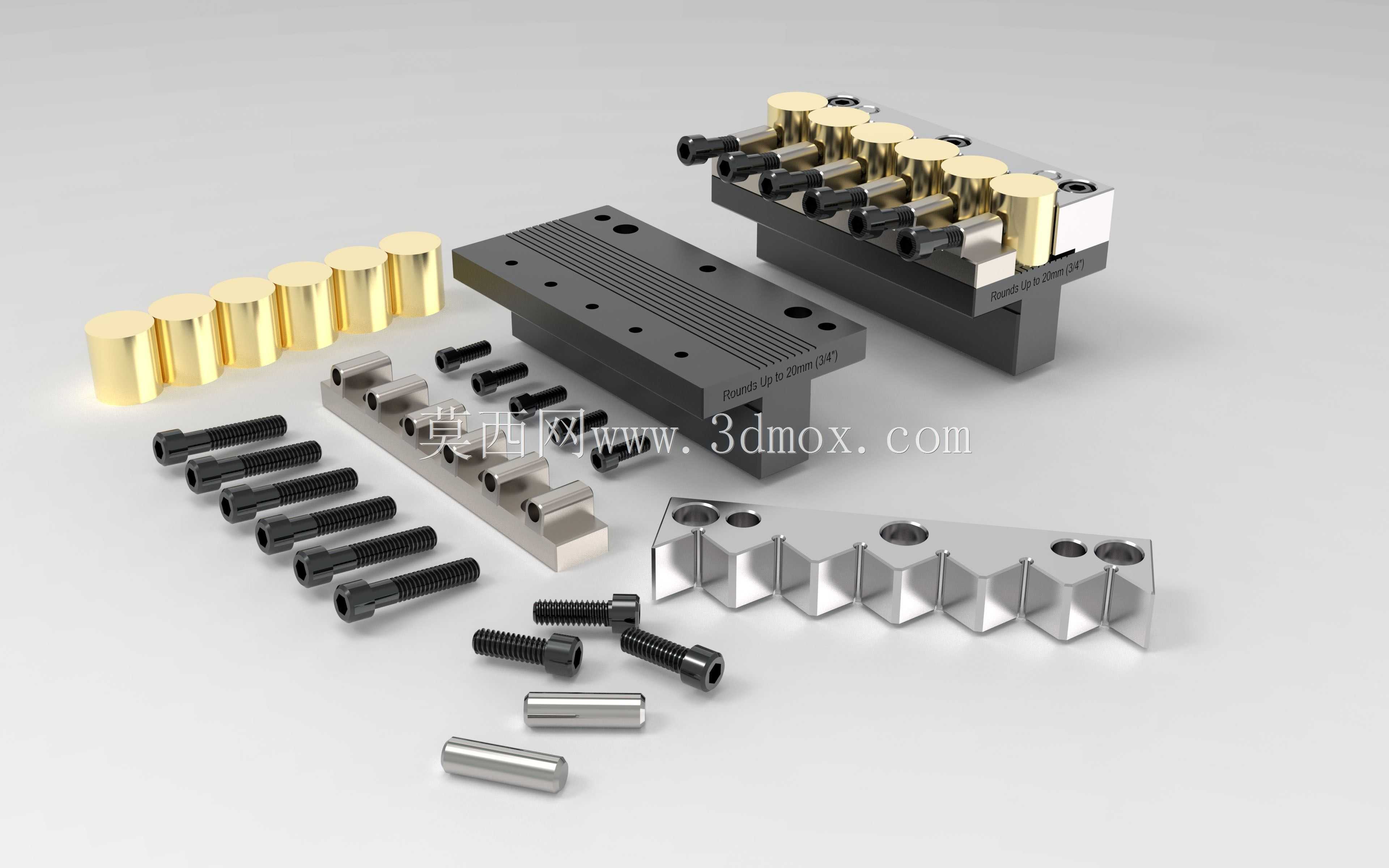

　　工位适配块设置有V型定位槽，可适配直径在6mm至20mm区间的棒料，装夹时棒料轴线与铣床工作台面保持平行，可直接完成扁位、槽口、平面的铣削加工，V型槽的定位精度可控制在0.02mm以内，避免棒料在铣削受力时发生转动偏移。针对异形截面的零件，工位适配块采用平面定位结构，可夹持边长8mm至25mm的方形或不规则外形零件，每个顶紧螺钉的端部可根据零件材质更换铜质保护垫，避免装夹时在零件已加工表面留下压痕，铜垫通过钎焊方式与螺钉端部连接，长期使用磨损后可单独更换螺钉组件，无需整体更换夹具主体。夹具的基体采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性抵抗铣削时的切削振动，所有装夹工作面均经过平磨加工，平面度公差控制在0.

　　01mm以内，工位之间的位置度公差不超过0.03mm，可满足批量零件加工时的一致性要求。在实际加工场景中，该夹具可覆盖小型五金零件、精密机械配件、非标定制件的小批量铣削工序，比如小型轴类零件的扁位加工、异形塑胶件的二次加工、小型模具配件的槽位加工等场景，相比单工位虎钳装夹，单次走刀可完成六个零件的同工序加工，加工效率可提升四倍以上，同时减少了反复装夹找正带来的累积误差。夹具的整体安装边界控制在标准6寸平口虎钳的钳口行程范围内，总宽度不超过150mm，总高度不超过80mm，不会超出铣床的Z轴加工行程范围，也不会与铣床的主轴护套发生干涉，装夹后零件的加工面最高点距离夹具底座的高度不超过50mm，

　　可适配直径100mm以内的面铣刀与直径16mm以内的立铣刀加工，无需加长刀具即可完成全工位的加工覆盖。每个工位的顶紧螺钉采用细牙螺纹设计，螺距为1mm，夹紧力调整精度更高，可根据零件的材质调整夹紧力度，针对薄壁类零件可适当减小夹紧力避免装夹变形，针对钢件等硬材质零件可加大夹紧力抵抗大切深铣削的冲击力。夹具的定位基准面与虎钳钳口贴合面经过精磨处理，安装后夹具的纵向定位基准与虎钳的固定钳口平行度误差不超过0.015mm/100mm，加工前仅需找正第一个工位的坐标，其余工位可按照固定间距直接偏移坐标即可，无需逐个工位找正，大幅降低了数控编程的辅助时间。在排屑设计上，每个工位之间预留有5mm宽的排屑间隙，铣削产生的铁屑可通过间隙直接落入铣床工作台的排屑槽，不会在夹具表面积存导致的定位误差，加工完成后仅需用压缩空气吹扫即可清理干净铁屑，日常维护无需拆解夹具。该夹具同时适配干式切削与乳化液冷却的加工场景，基体表面经过发黑防锈处理，长期接触切削液也不会出现锈蚀问题，所有螺钉组件均采用不锈钢材质，避免长期使用后锈死无法调整的问题。
