CNC折弯机专用定位挡料工装结构

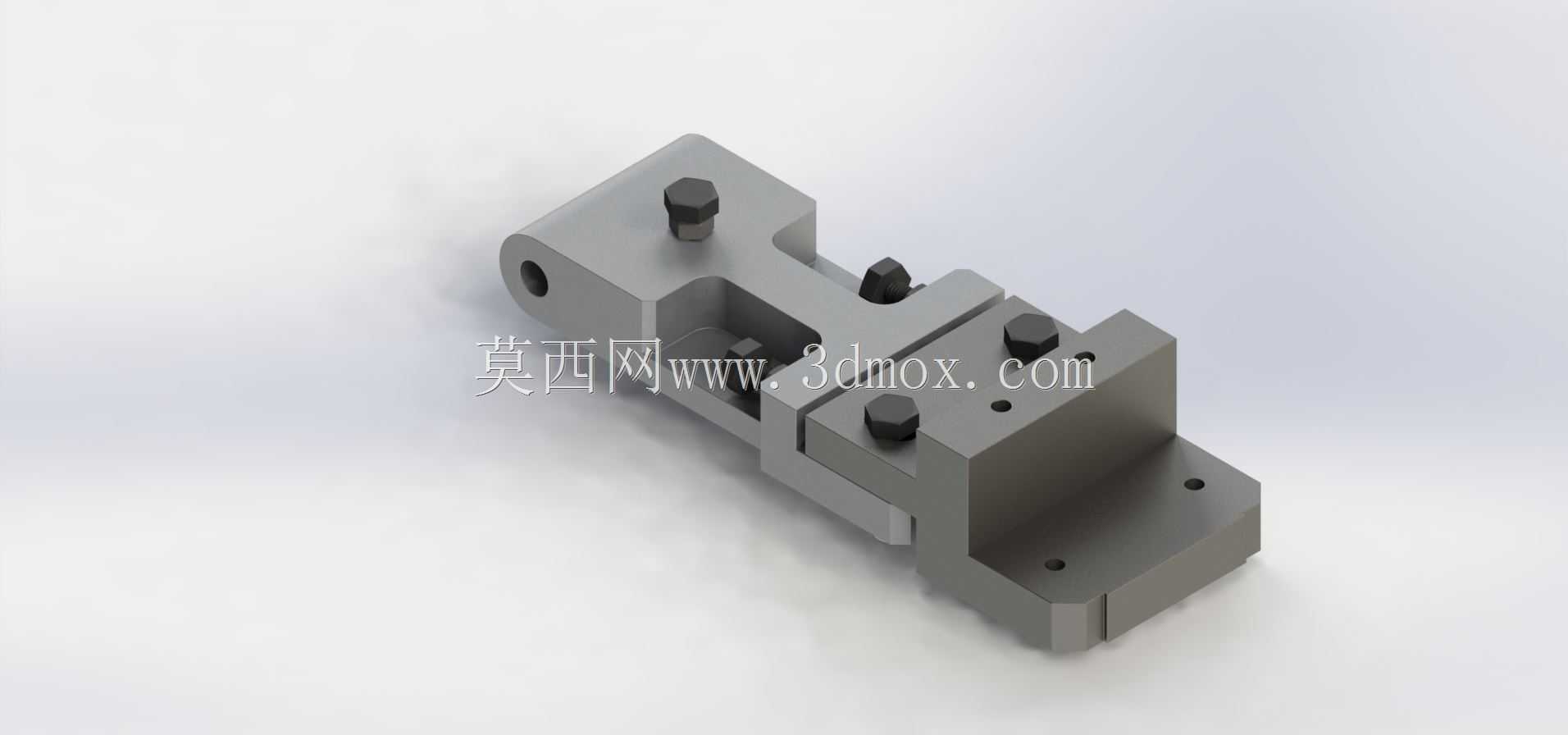

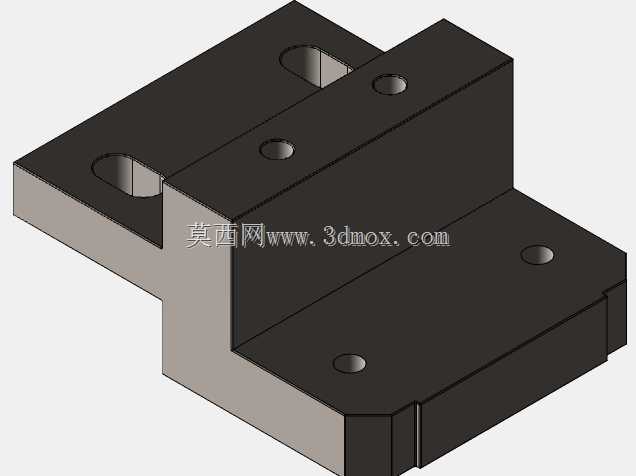

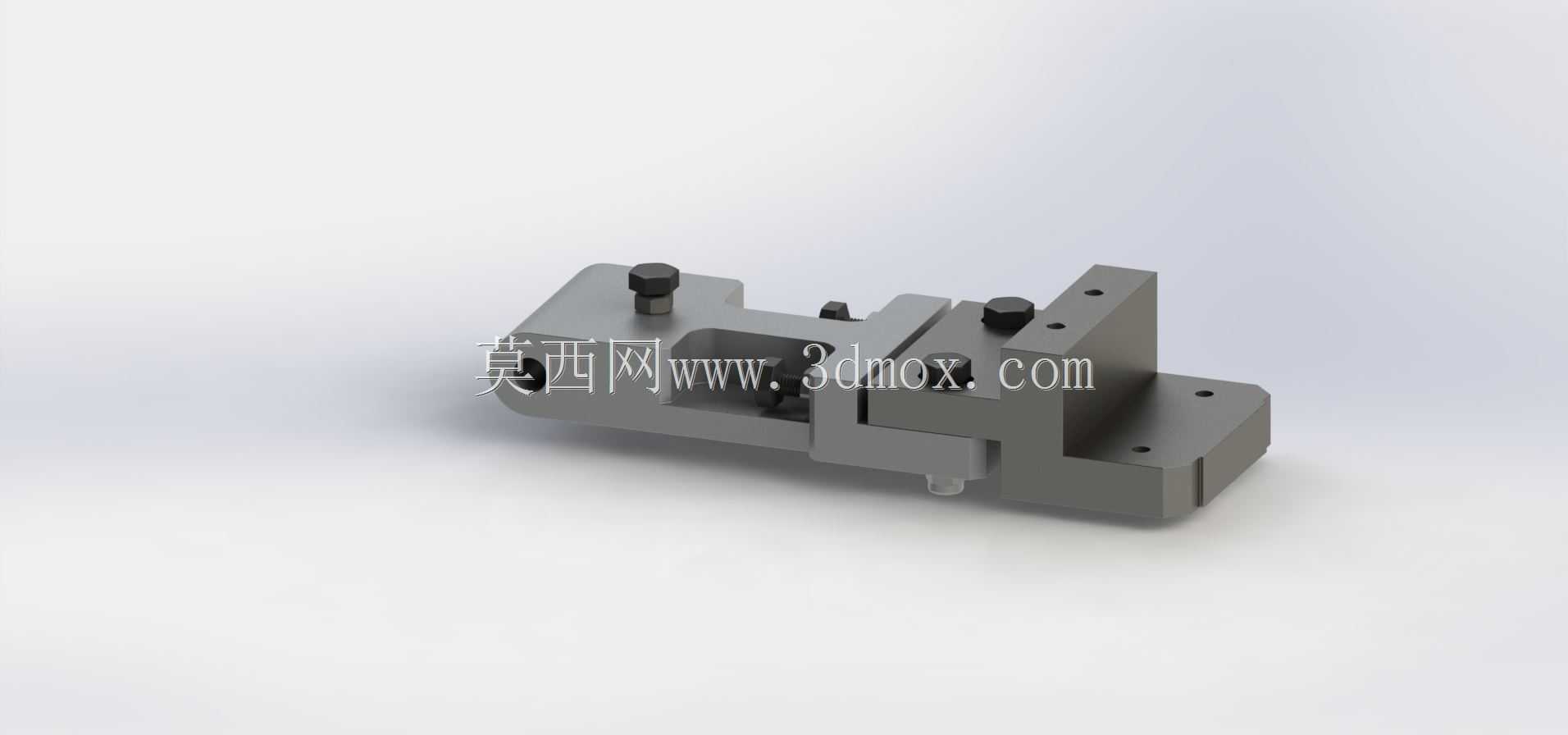

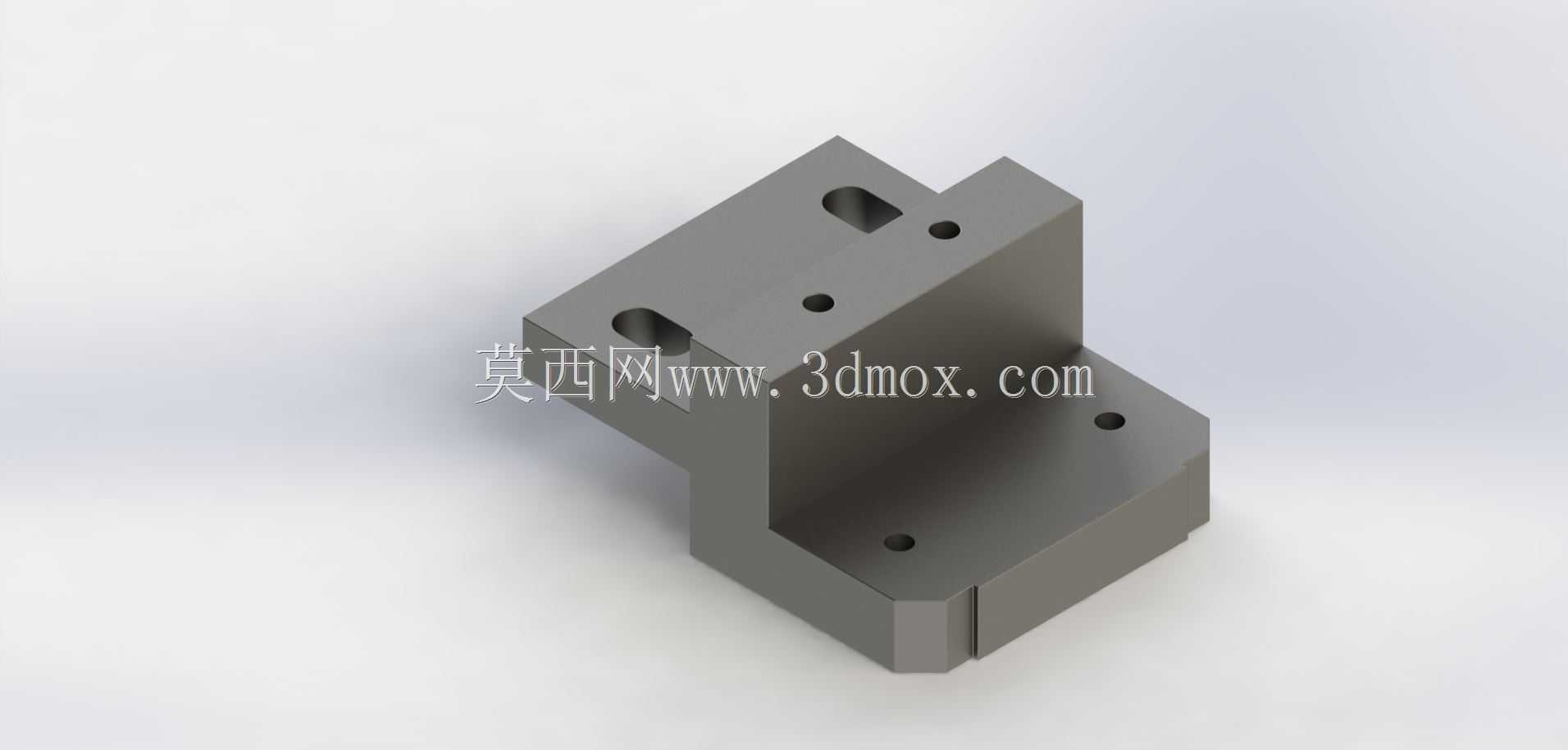

　　这套挡料定位组件是为钣金折弯工序配套的专用工装，主要适配数控折弯机的后挡料工位，在实际钣金加工场景中，承担着折弯前板料的定位基准作用，直接决定折弯件的尺寸精度与折弯边的位置一致性，是中小批量钣金件折弯加工时不可或缺的辅助定位部件。从结构组成来看，整套组件采用分体式模块化设计，主体基座为一体式铣削成型的钢制构件，基座上开设的沉头安装孔用于将整个组件固定在折弯机后挡料的横向导轨滑座上，安装孔的孔位公差控制在±0.02mm范围内，保证安装后组件与导轨的平行度偏差不超过0.03mm每米，避免定位时出现基准偏移。基座上集成了可调节的挡料触头结构，触头采用硬质合金镶块设计，长期与钣金端面接触不会出现磨损凹陷，

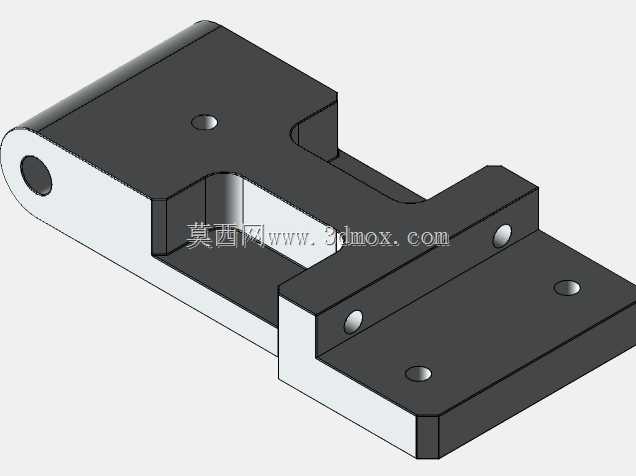

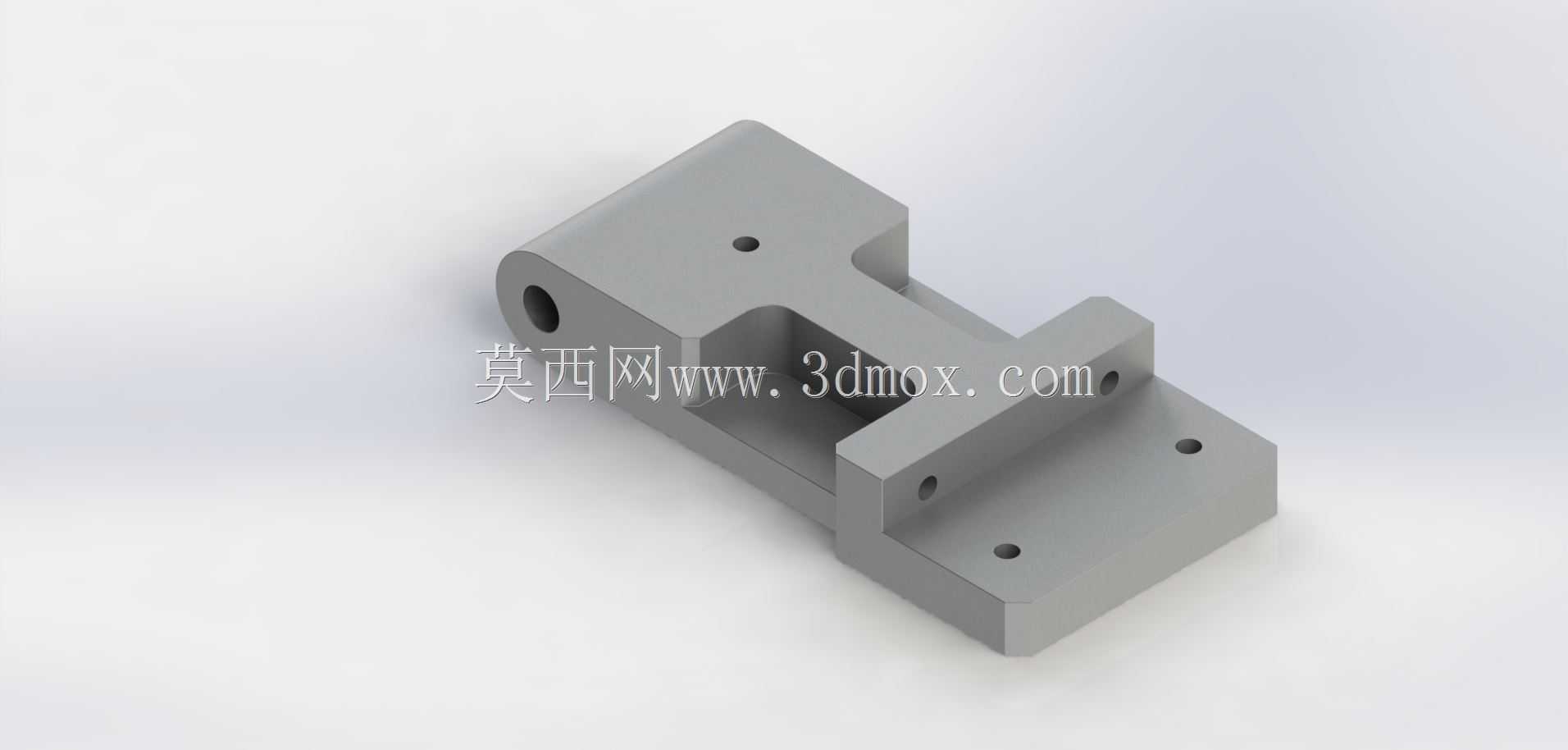

　　触头的伸出量可以通过侧面的内六角锁紧螺栓进行微调，微调行程为15mm，能够适配不同厚度板料的定位补偿需求，调整到位后通过两颗对称布置的锁紧螺栓将触头滑块完全锁死，避免高速送料时板料撞击触头导致位置偏移。组件左侧的铰接耳孔用于连接挡料机构的升降驱动连杆，耳孔内预设了自润滑轴承安装位，不需要额外添加润滑油就能保证长期往复摆动的顺畅性，铰接孔的同轴度公差控制在0.01mm以内，避免升降过程中出现卡滞。整套结构的外形轮廓在设计时充分考虑了折弯机的安装边界，整体宽度控制在120mm，高度85mm，安装后不会与折弯机上模、下模座发生运动干涉，即使是加工窄边U型折弯件时，也不会因为工装尺寸过大导致板料无法正常放置。在实际生产应用中，

　　这类挡料工装除了适配Newton品牌PSR系列数控折弯机外，也可以通过更换安装转接板适配同吨位的其他品牌折弯机，甚至可以改造用于剪板机的前定位工位，通用性较强。设计过程中特意将所有调节螺栓的操作位置布置在组件的外侧和上表面，操作人员不需要将手伸入机床滑块的危险区域就能完成所有位置调整与锁紧操作，符合机床安全设计规范。组件的受力部位都做了加强筋处理，在承受板料送料时的反复撞击下，不会出现基座变形的问题，正常工况下使用寿命可以达到3年以上，期间只需要定期检查锁紧螺栓的预紧力即可，维护成本极低。不同于市面上常见的焊接式挡料架，这套组件全部采用机加工件拼装而成，各个易损件都可以单独拆卸更换，比如挡料触头磨损后只需要更换镶块，

　　不需要更换整个基座，大幅降低了后期的配件更换成本。在定位精度表现上，整套组件的重复定位精度可以达到±0.05mm，完全满足精密钣金加工的公差要求，即使是加工1.5mm以下的薄冷轧钢板，也不会出现定位偏差导致的折弯尺寸超差问题。结构上还预留了传感器安装位，可以加装接近开关实现挡料位置的到位检测，配合折弯机的数控系统实现全自动送料定位，适配自动化折弯单元的升级需求，不需要对原有工装结构做大幅度改动就能完成自动化改造。
