多腔式电动接头注塑成型模具结构

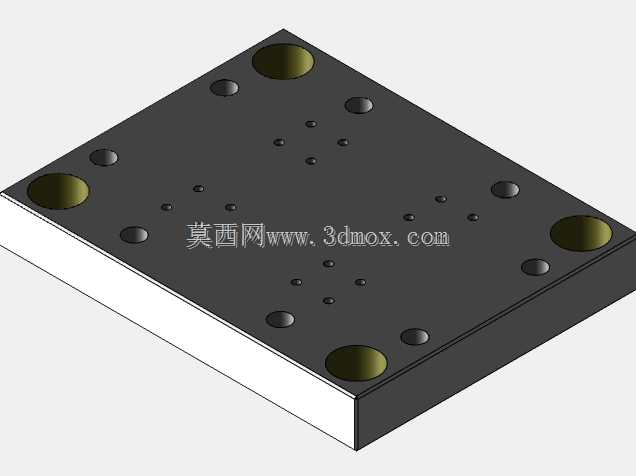

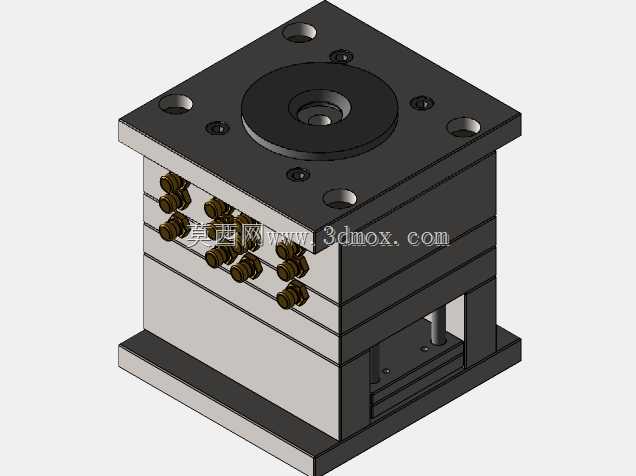

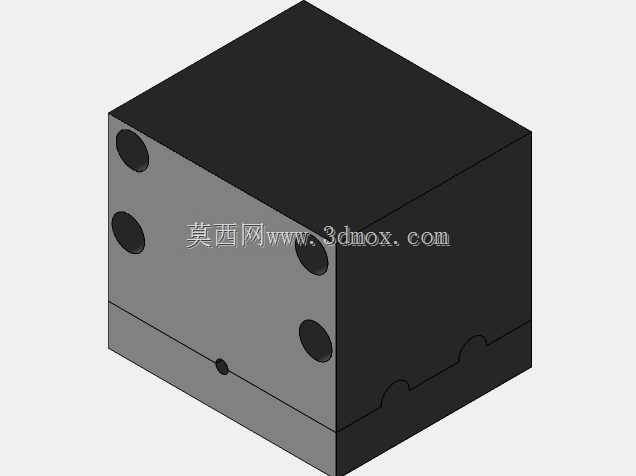

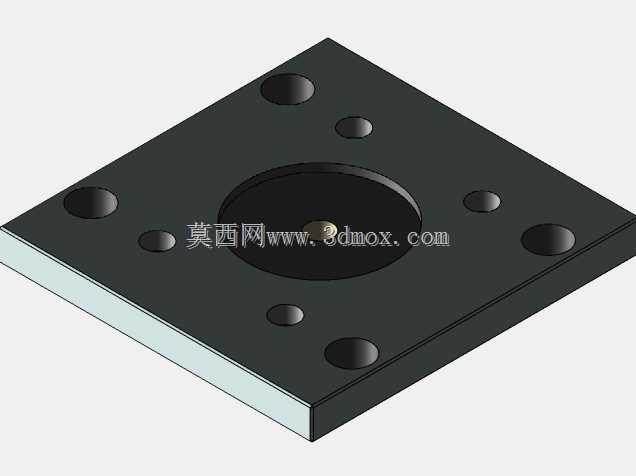

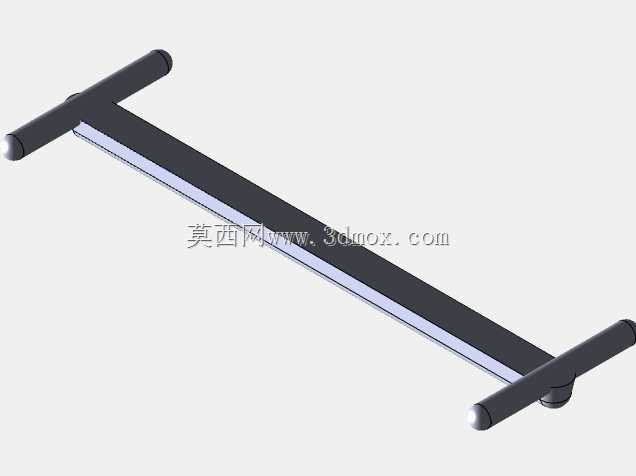

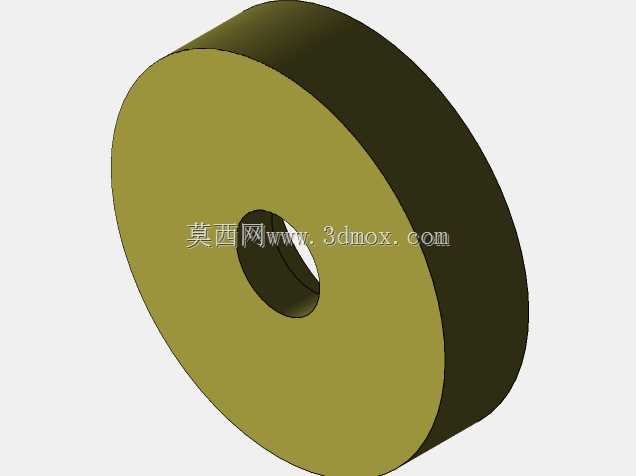

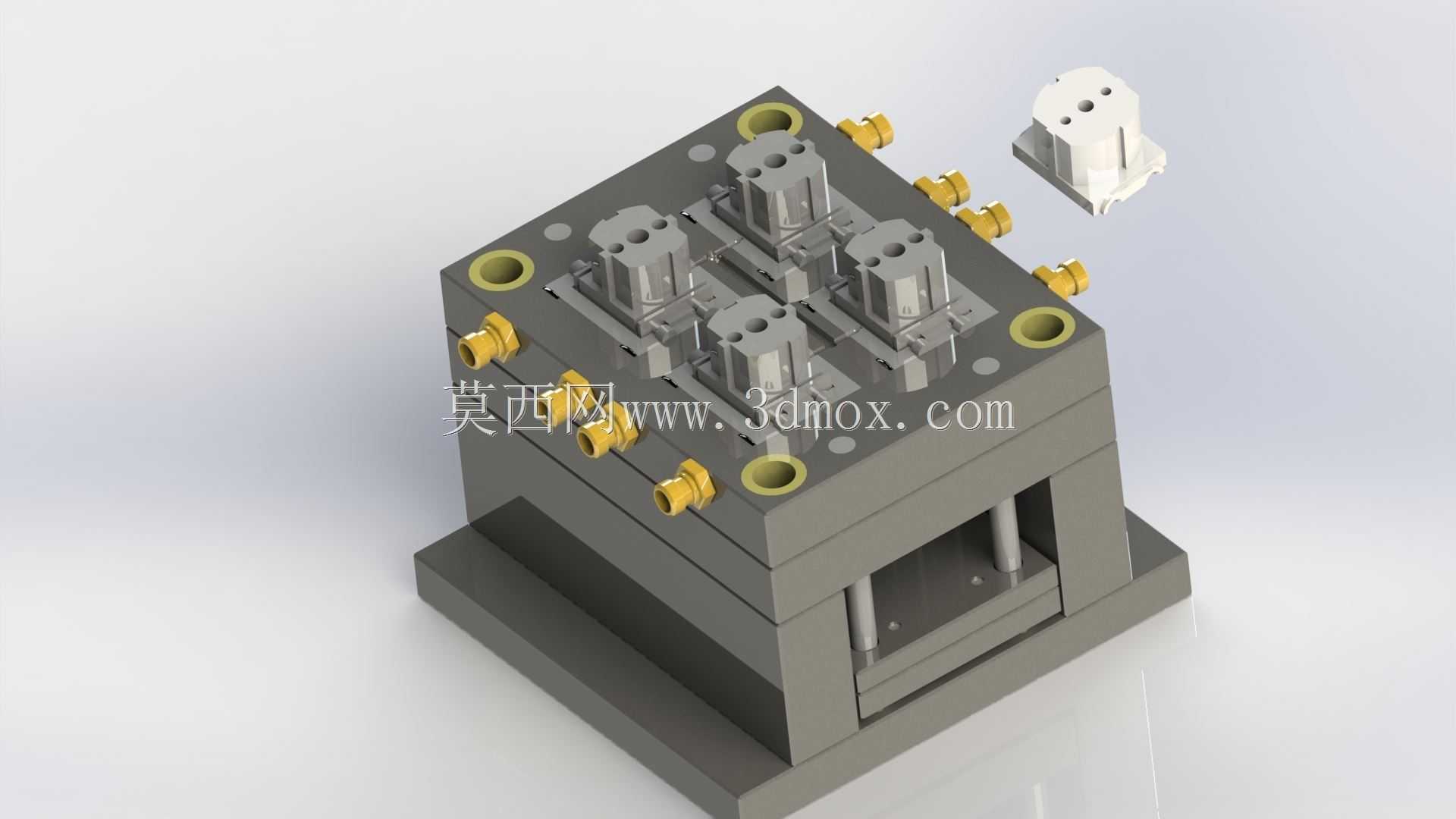

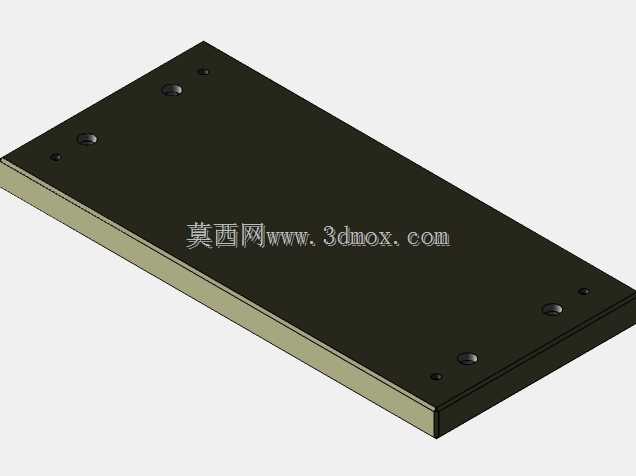

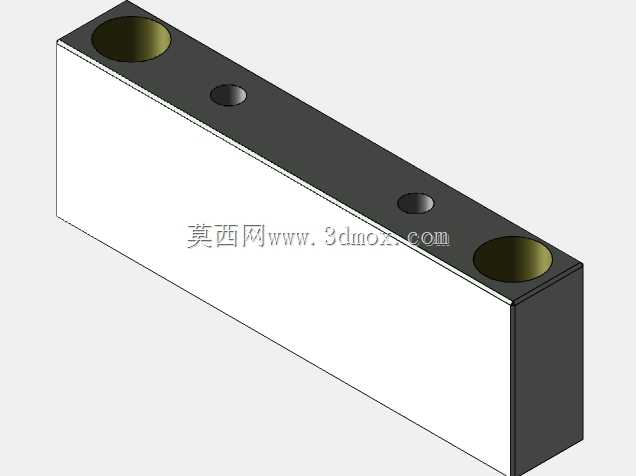

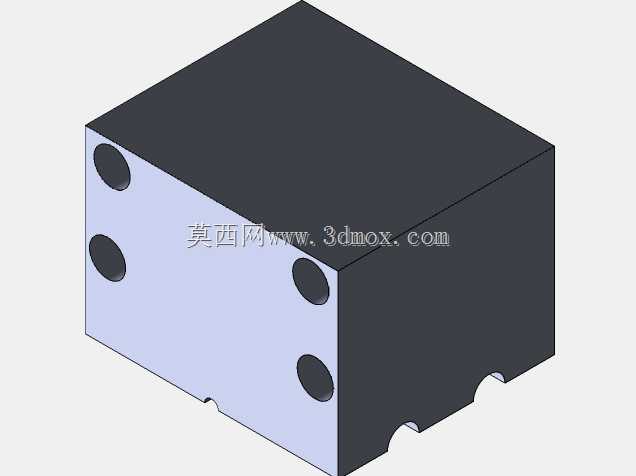

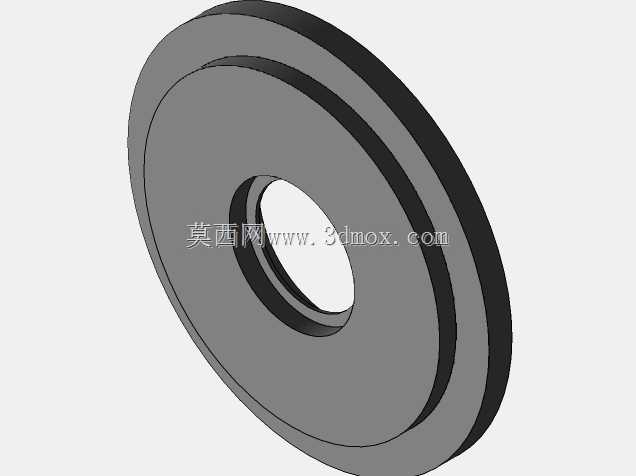

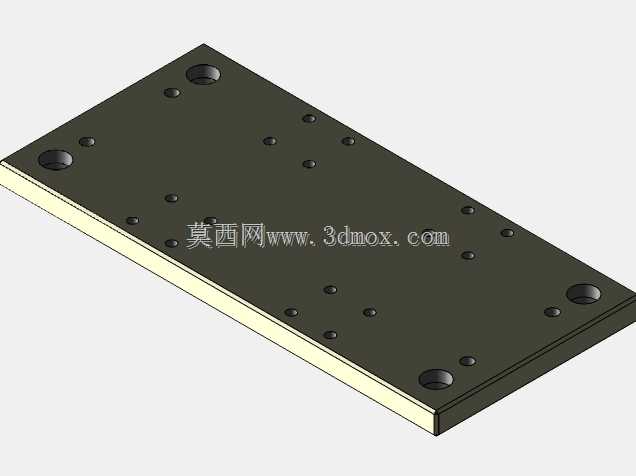

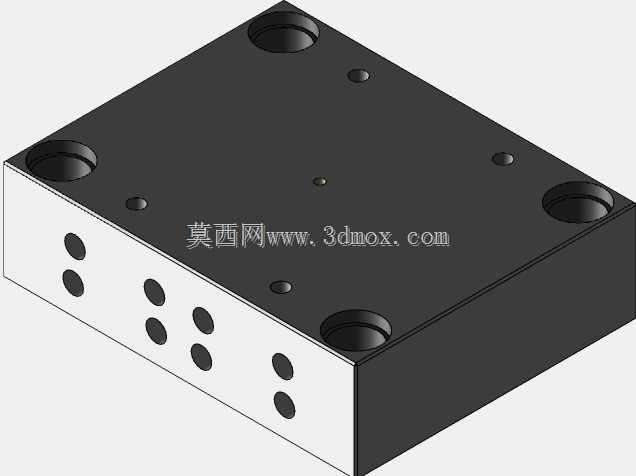

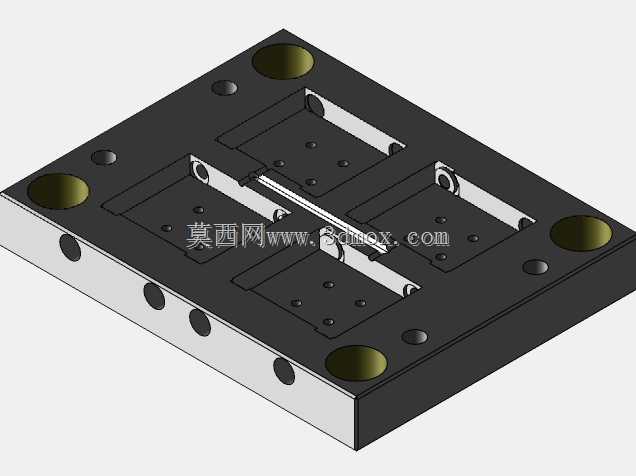

　　这套模具面向小型电动塑料接头的批量注塑生产场景，这类接头广泛应用于低压电气布线、小家电内部接线、工业控制端子排连接等领域，单批次生产需求量大，对成型一致性、尺寸精度有明确要求，因此采用一模四腔的型腔排布方案，平衡生产效率与单模注塑压力负载。从结构布局来看，模具采用标准两板模基础结构，定模侧设置浇口套与定位圈，适配常规卧式注塑机的炮嘴定位与射胶接口，定位圈外径匹配行业通用的100mm/120mm注塑机定位孔尺寸，无需额外加装过渡套即可上机安装。动模侧设置整体式模脚与顶出板安装空间，顶出系统采用圆顶针+推块组合的方式，针对接头侧壁的卡扣结构设置专用推块，避免顶出过程中塑料件出现白印、变形甚至断裂的问题。冷却系统采用环绕式水路布局，

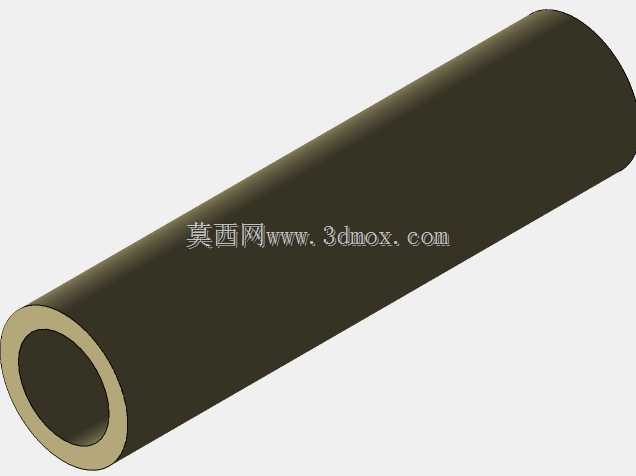

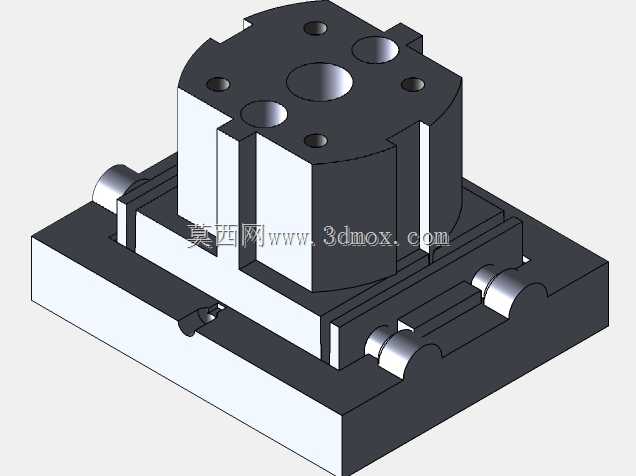

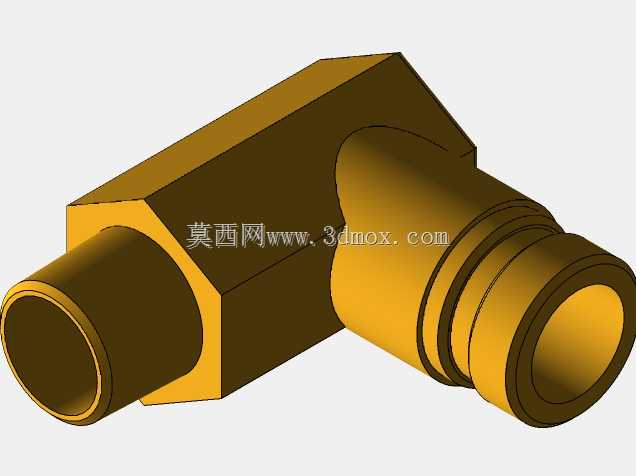

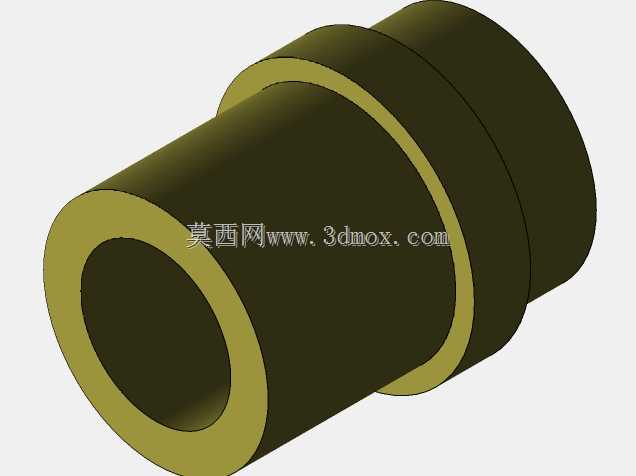

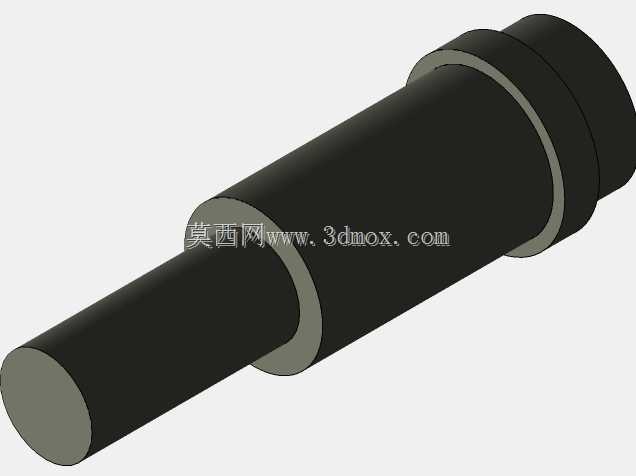

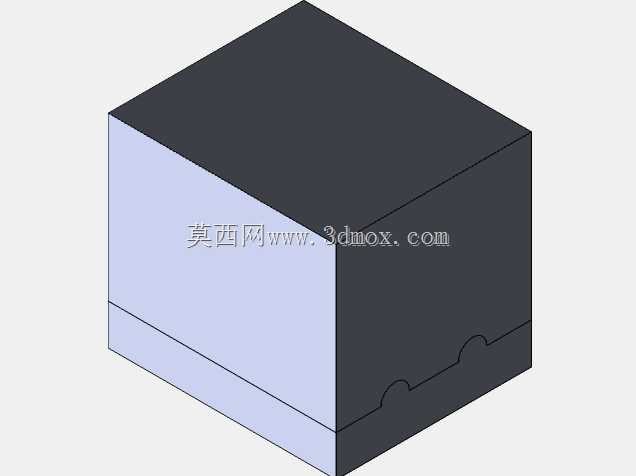

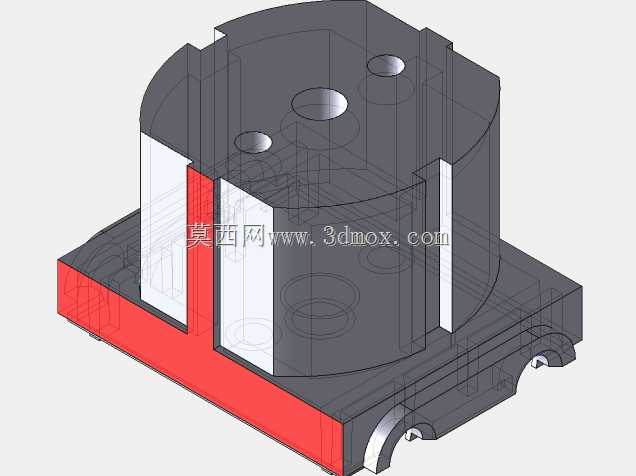

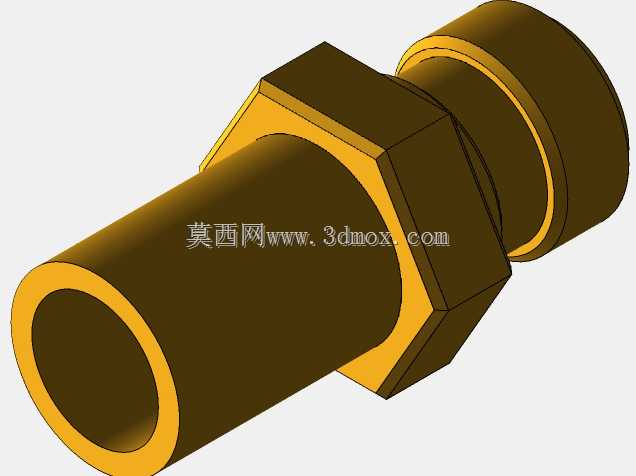

　　在每个型腔周边独立设置冷却回路，进出水嘴采用标准英制管螺纹接口，分布在模具四个侧边，避免与注塑机的拉杆、顶出孔位产生干涉，水路距离型腔壁的距离控制在12-15mm区间，既保证冷却效率，又避免距离过近导致型腔壁出现应力集中开裂的问题。导向系统采用四组导柱导套配合，导柱设置在动模侧，导套嵌入定模板内，导柱直径根据模具整体外形尺寸选取，配合间隙控制在0.02-0.03mm，保证合模过程中型腔的对中精度，避免出现飞边、错模等成型缺陷。模具的型腔与型芯采用镶拼式结构，针对接头上的细小接线孔、定位卡槽等特征，单独制作小型镶件嵌入主型芯块，一方面便于加工时的精度控制，另一方面在长期生产出现磨损、拉伤时，可以单独更换镶件，降低模具维护成本。

　　从安装边界来看，模具的长宽尺寸适配200吨级以内的卧式注塑机容模空间，模具总厚度满足注塑机的最小模厚要求，开模行程预留足够的顶出距离，保证成型后的塑料接头可以顺利从型腔中取出，不会与模具结构、注塑机安全门产生碰撞。在排气设计上，在每个型腔的熔体末端设置深度0.02mm的排气槽，引导注塑过程中型腔内的空气顺利排出，避免产品出现烧焦、缺胶、气泡等缺陷。浇口采用侧浇口形式，设置在接头的非外观面侧，浇口宽度与厚度根据熔体流动长度计算确定，保证熔体可以快速、平稳填充四个型腔，填充过程中不会出现明显的熔接痕，同时浇口残留较小，后续去除浇口的工作量低，适合大批量生产的后处理工序。这套模具的锁紧结构采用模面整体贴合+挤紧块辅助定位的方式，在型腔周边设置挤紧块，承受注塑过程中产生的侧向胀模力，避免长期生产后出现模板变形、飞边增大的问题，挤紧块采用可拆卸结构，磨损后可以快速更换调整，保证模具的长期生产精度。
