V6发动机曲柄活塞联动机构三维建模

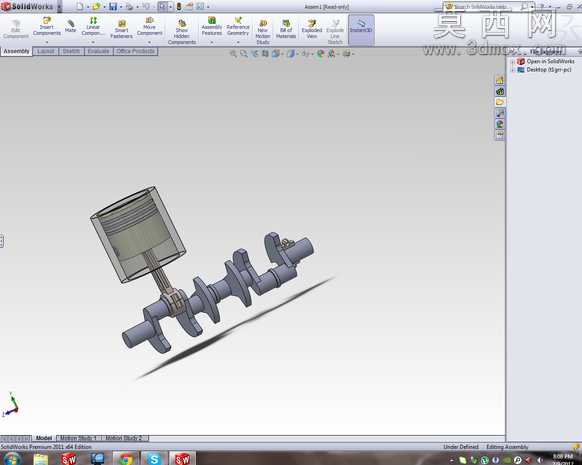

本模型为V6发动机核心曲柄活塞联动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体机构的拼接。首先针对活塞零件，建模时严格还原活塞的裙部轮廓、环槽结构与销座特征，采用金属铝合金材质赋予模型，通过调整材质的粗糙度与反光参数，模拟真实活塞的金属哑光质感，同时保证活塞销孔的同轴度公差符合设计要求，确保后续与活塞销的装配配合精度。其次针对曲柄曲轴部件，建模时精准绘制六个曲柄销的相位角度，匹配V6发动机的点火间隔角设计要求，曲轴的主轴颈、曲柄臂、平衡重结构均按照真实内燃机曲轴的结构比例还原，采用锻钢材质参数设置，通过添加细微的锻造纹理贴图提升模型真实感，平衡重的轮廓经过反复调整，确保机构运转时的动平衡特性符合设计逻辑。装配阶段严格按照实际机械配合关系添加约束：活塞与活塞销采用同轴心配合，活塞销与连杆小头采用转动配合，连杆大头与曲柄销采用同轴心转动配合，曲轴主轴颈与固定基准采用同轴心约束，所有配合约束均预留合理的运动间隙，避免运动仿真时出现干涉问题。建模完成后通过软件自带的干涉检查功能逐一排查零件间的干涉情况，对存在配合冲突的部位进行参数微调，确保整个机构可以顺畅完成曲柄旋转带动活塞往复运动的动作模拟。渲染阶段采用软件内置的工作室渲染环境，添加柔和的环境光与定向补光，突出金属零件的轮廓立体感与材质质感，阴影参数调整为软阴影效果，让模型展示效果更贴近真实工业产品的视觉表现。整个模型的结构设计完全还原V型六缸发动机的核心动力传递逻辑，清晰展现内燃机将活塞往复直线运动转化为曲轴旋转运动的机械原理，各零件的结构比例协调，细节特征完整，既可以作为内燃机结构教学的演示模型，也可作为发动机相关设计的参考基础模型。
