拓扑优化GE喷气发动机轻量化支架

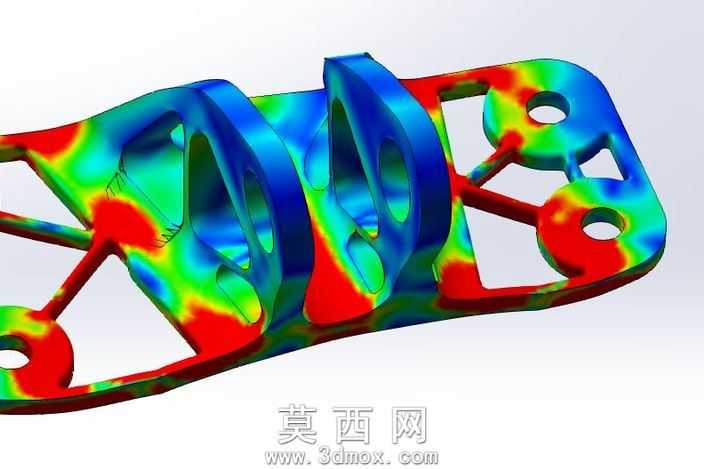

本作品为面向航空动力场景设计的喷气发动机安装支架，采用三维建模软件完成全参数化结构设计，整体围绕航空部件高可靠性、轻量化的核心需求展开。建模阶段首先完成安装接口的基准定位，精准匹配发动机本体与安装机位的连接孔位尺寸，确保所有装配基准完全符合航空安装规范，孔位同轴度、安装面平面度均按照航空级公差要求设定约束。设计过程中引入拓扑优化思路，在保证结构强度、刚度满足工况要求的前提下，对非承力区域的材料进行最大化去除，最终实现整体重量较传统实心支架减少81%，大幅降低航空部件的自重负载。模型完成后通过有限元仿真完成结构受力分析，对应力集中区域做圆弧过渡、局部加厚处理，从渲染的应力云图可以直观看到，整体应力分布均匀，高应力区域集中在主承力的筋条与安装孔连接处，其余区域应力水平均处于材料安全阈值内，不存在结构失效风险。结构设计上采用一体化镂空筋条布局，主承力筋条沿载荷传递路径连续分布，既避免了传统拼接支架的连接应力问题，也最大化提升了材料的利用效率；安装端采用带定位凸台的孔位设计，保证装配时的定位精度，同时降低安装过程中的应力集中。材质设定上选用航空常用高强度铝合金作为预设基材，渲染阶段对金属基材的哑光质感、应力云图的色彩渐变做了精细化处理，红、绿、蓝三色分别对应高、中、低应力区域，直观呈现结构受力的分布状态，方便设计人员快速识别结构的强弱区域。整体设计兼顾了结构性能与轻量化需求，既满足喷气发动机工作状态下的振动、载荷承载要求，也通过拓扑优化实现了极致的减重效果，可为航空动力部件的安装支架设计提供可靠的参考方案，模型结构完整，所有特征参数可编辑，可直接用于后续的仿真验证、工艺加工等环节。
