直列四缸发动机核心组件结构三维设计

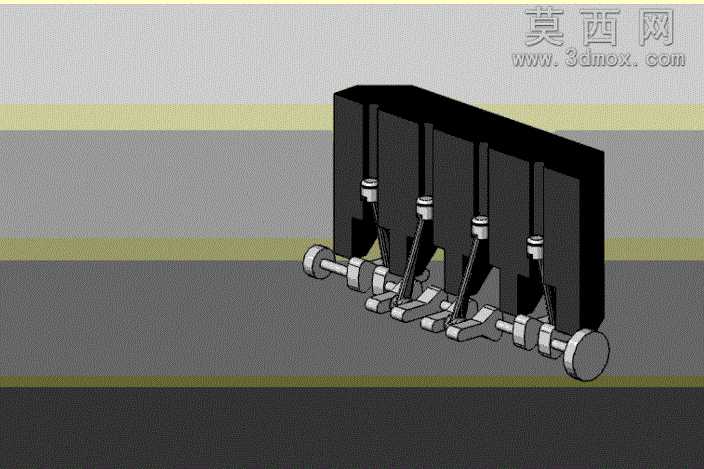

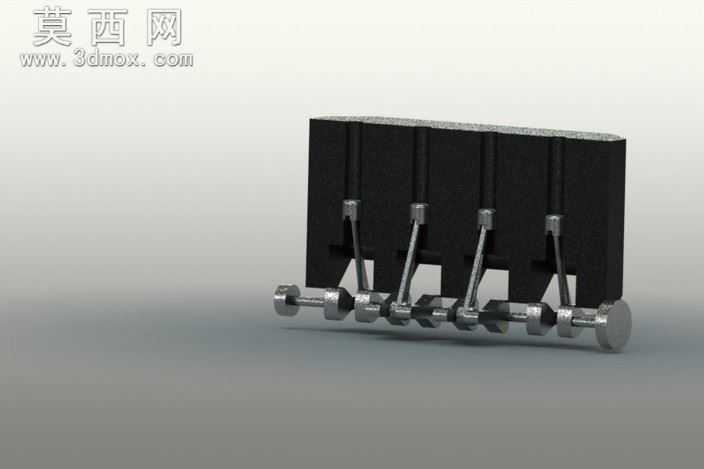

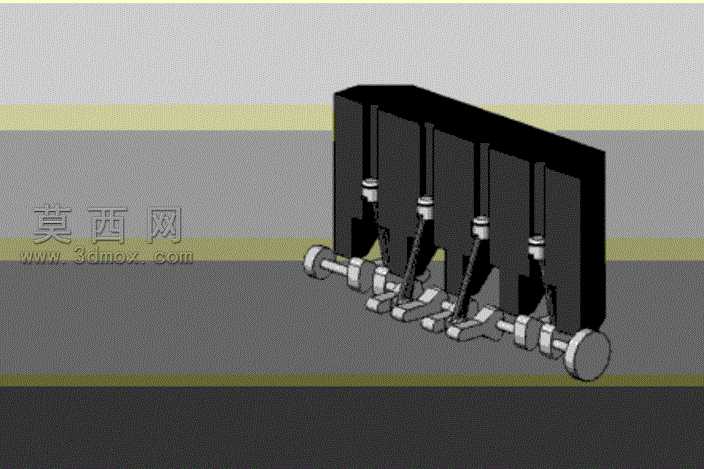

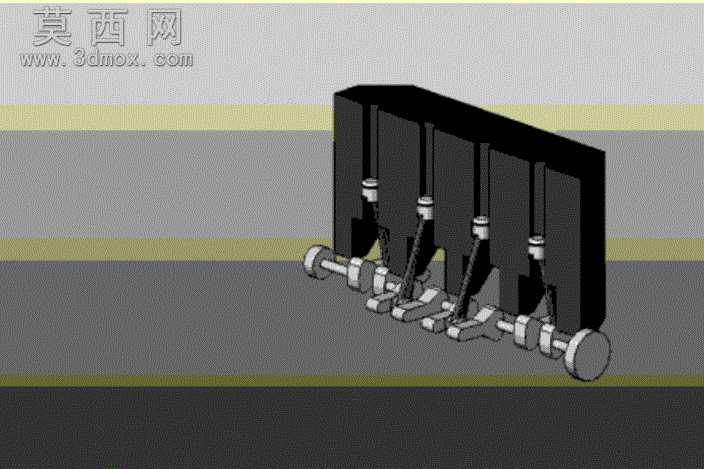

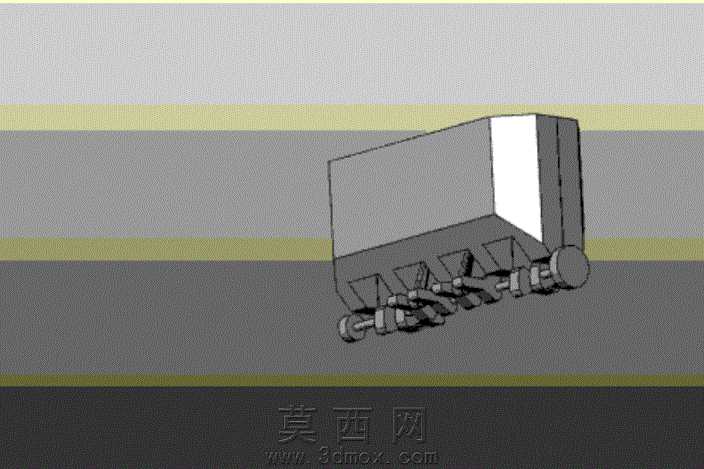

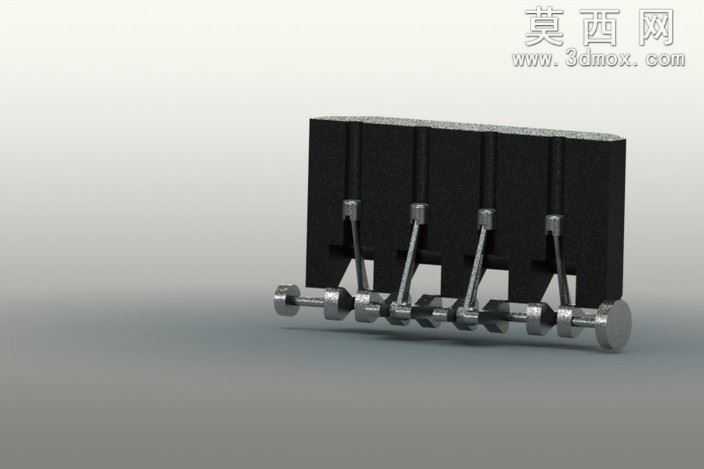

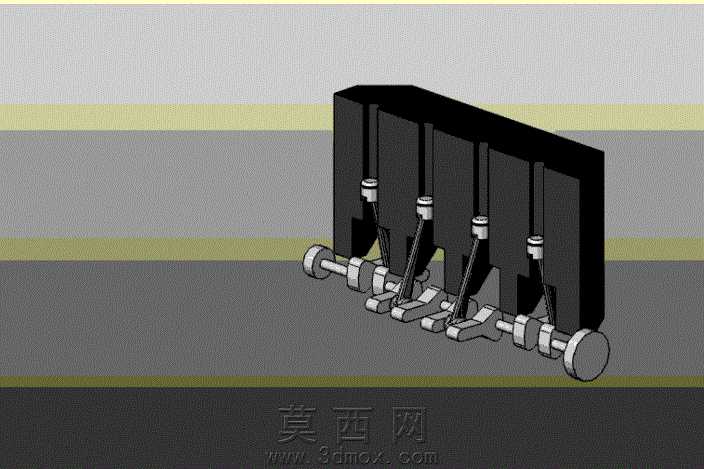

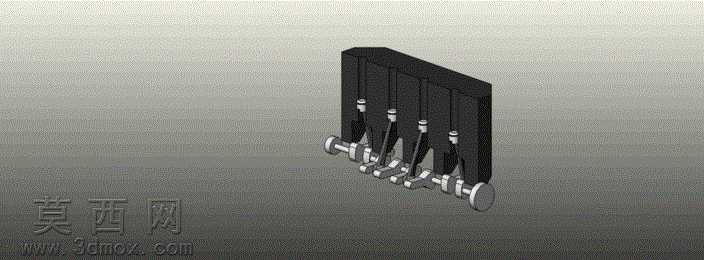

本模型采用SolidWorks完成全参数化三维建模，完整还原直列四缸发动机核心运动组件的装配关系与结构细节，建模过程遵循内燃机实际设计规范，对每个零件的尺寸公差、装配间隙进行了符合工程实际的参数设定，确保模型可直接用于结构验证、运动仿真与教学演示场景。模型主体包含缸体基座、四组活塞连杆组件、整体式曲轴、气门传动组件等核心零件，建模时首先搭建曲轴的基准轴线，依次完成四个曲柄销、主轴颈的回转特征建模，通过对称阵列保证各缸曲柄夹角符合直列四缸发动机1-3-4-2的点火顺序相位要求，曲轴的平衡块结构按照实际配重需求做了等比例还原，确保运动仿真时可复现真实的动平衡特性。活塞部分采用分体式建模思路，分别完成活塞本体、活塞环、活塞销的特征绘制，活塞裙部的型线、环槽的尺寸均参考量产民用四缸发动机的设计参数，通过同轴心、重合配合将活塞与连杆小头完成装配，连杆大头则通过轴瓦配合与对应曲柄销连接，保证活塞的往复直线运动可顺畅转化为曲轴的旋转运动。缸体部分采用简化的直列四缸排布结构，预留了活塞运动的缸筒空间，对缸体的加强筋结构、安装定位面做了特征还原，既保证模型结构辨识度，也避免了冗余特征影响模型运行流畅度。材质渲染阶段，对曲轴、连杆等运动受力件赋予金属锻钢材质，调整金属粗糙度与反光参数还原锻件的哑光金属质感；活塞部分赋予铝合金材质，添加轻微的表面氧化层质感区分于钢制零件；缸体部分赋予铸铁材质，添加细微的铸造纹理提升真实感；各配合接触面做了轻微的色差区分，方便观察装配关系。设计过程中重点验证了曲柄连杆机构的运动干涉情况，通过软件的干涉检查功能排查了活塞上下止点位置与缸体、气门的间隙，确保各组件运动行程符合设计要求，整体模型装配逻辑清晰，特征树层级分明，可直接拆解用于单个零件的结构学习，也可添加运动算例模拟发动机的完整工作循环，直观展示四缸发动机的动力输出原理，适合用于内燃机结构教学、机械设计参考、科普演示等多个场景。
