撬装一体式电机驱动离心泵结构

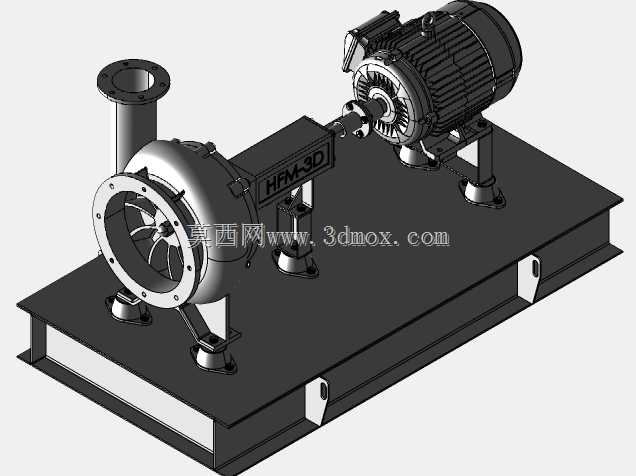

　　在化工流程、市政供水、循环冷却系统以及中小型工业流体输送场景中，撬装式电机驱动泵组是应用频次极高的动力输送单元，这类集成式结构省去了现场二次找正、零散部件安装的繁琐工序，能够大幅缩短现场施工周期，降低安装环节的精度误差风险。这套泵组采用卧式单级离心泵与异步电动机同轴直联的布局，整体固定在一体化焊接成型的撬装底座上，底座采用型钢与钢板拼焊结构，底部预留了叉车搬运槽位，侧面设置吊装吊耳，既满足车间内短距离转运的需求，也适配厂区内跨区域吊装移位的作业要求。泵体部分采用端进顶出的流道设计，进口法兰垂直向上布置，出口方向可根据管路布局需求调整蜗壳安装角度，叶轮采用开式结构适配含少量颗粒的流体输送场景，泵壳与叶轮之间预留合理的间隙，

　　避免运行过程中出现摩擦卡滞，同时兼顾输送效率与抗杂质干扰能力。泵轴与电机轴之间采用刚性联轴器连接，联轴器位置预留了防护罩安装位，实际投用后可加装金属防护罩避免转动部件外露带来的安全隐患，连接位置的轴伸端设置机械密封结构，相比传统填料密封泄漏量更低，日常维护频次更少，能够适配长时间连续运行的工况需求。电机通过四个可调高度的支脚固定在撬座上，支脚位置预留长条形调节槽，安装时可通过调整电机位置完成联轴器的同轴度找正，找正完成后通过锁紧螺栓固定位置，避免运行过程中出现移位导致的轴系振动超标。撬装底座表面设置了多组加强筋板，对应泵体与电机的安装位置做了局部加厚处理，能够有效吸收设备运行过程中产生的振动，

　　避免振动传递到外接管路上造成管路焊缝开裂或者法兰密封失效。泵体的支脚采用铸造结构与泵壳一体成型，相比焊接支脚刚性更强，长期运行不易出现形变，支脚与撬座之间预留了减震垫安装空间，可根据现场工况选配橡胶减震垫或者弹簧减震器，进一步降低运行振动与噪声。从安装边界来看，整套泵组的重心落在撬座中心区域，外接管路的法兰接口位置预留了足够的扳手操作空间，日常检修机械密封或者更换叶轮时，无需拆卸电机与进出口管路即可完成操作，大幅降低后期维护的工作量。设计过程中充分考虑了不同工况的适配性，电机安装位的尺寸预留了一定的余量，可根据实际输送扬程、流量需求选配不同功率等级的电机，无需改动撬座主体结构即可完成适配。泵体的进出口法兰采用标准公称通径设计，

　　能够直接对接同压力等级的工业管路，无需额外制作过渡接头。在循环水系统应用中，这类泵组可直接作为循环供水泵使用，撬装结构能够直接放置在硬化地面上，无需浇筑复杂的混凝土基础，仅需做简单的地面固定即可投用；在临时流体输送场景中，这类集成泵组可快速转运到作业现场，连接管路后即可投入使用，转场时无需拆分部件，整体吊装转运即可。整套结构的设计逻辑围绕集成化、易安装、易维护展开，所有转动部件的位置都做了安全防护预留，安装基准面统一加工，出厂前即可完成预组装与试运转，现场安装时仅需完成管路与电气接线即可投用，相比现场散件组装的泵组，安装精度更有保障，运行稳定性更强，能够有效降低后期运行过程中的故障概率。
