家用自吸式清水离心泵结构设计

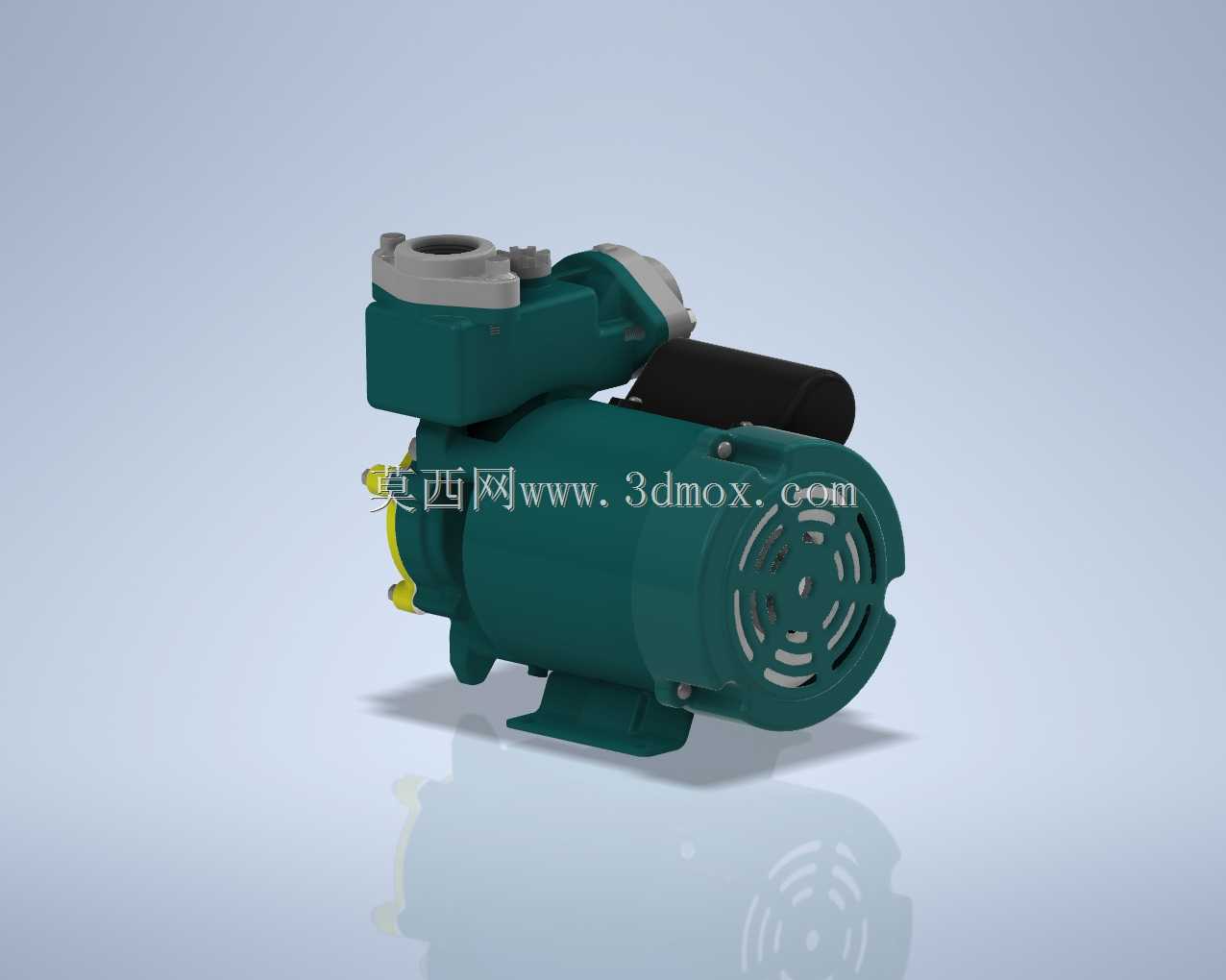

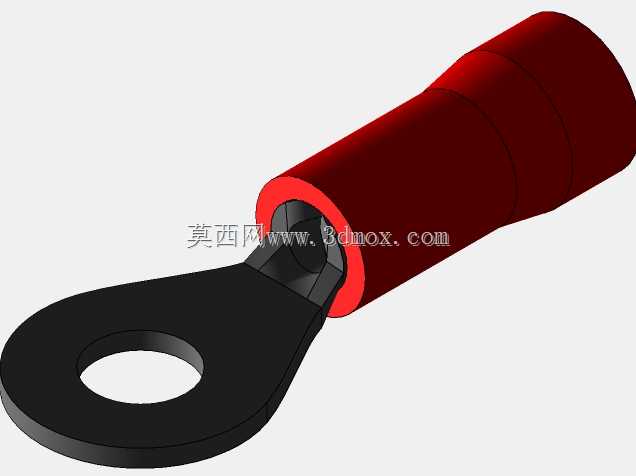

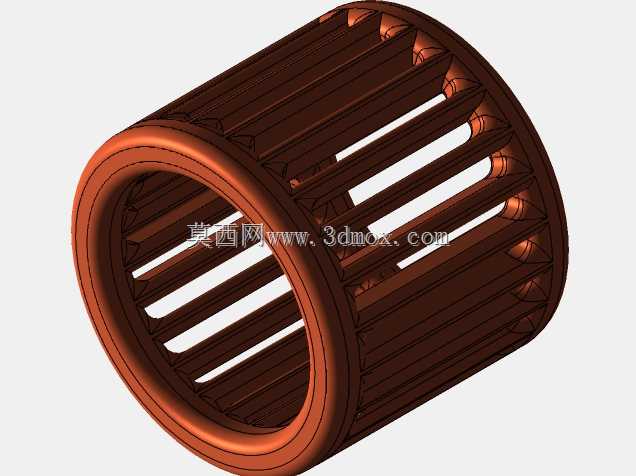

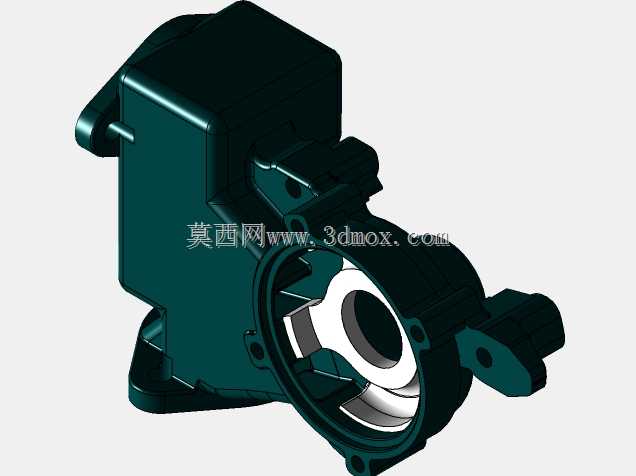

　　这款清水离心泵的三维结构设计，完全围绕民用与小型工业场景的清水输送需求展开，日常可覆盖家庭自来水增压、小型农田灌溉取水、庭院水景供水、小型加工设备循环冷却水输送等多种工况，适配输送介质为常温清水或物理化学性质与水接近的无颗粒杂质液体，避免输送含大颗粒固体、高粘度或强腐蚀性流体，防止叶轮流道堵塞、密封件过早磨损失效。从结构布局来看，电机与泵体采用同轴直联的紧凑设计，省去了传统联轴器连接的冗余结构，整机轴向尺寸大幅缩短，安装时不需要额外预留联轴器调整空间，对狭小安装点位的适配性更强，不管是壁挂式安装在家庭供水管道旁，还是落地固定在小型泵房的简易支架上，都能快速完成定位。泵体的进水口与出水口采用法兰式连接结构，

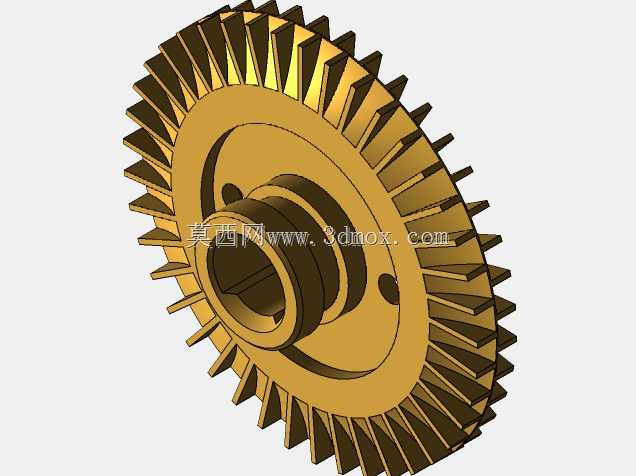

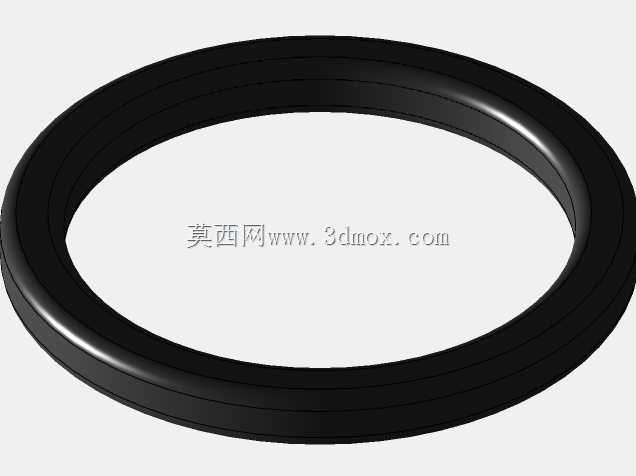

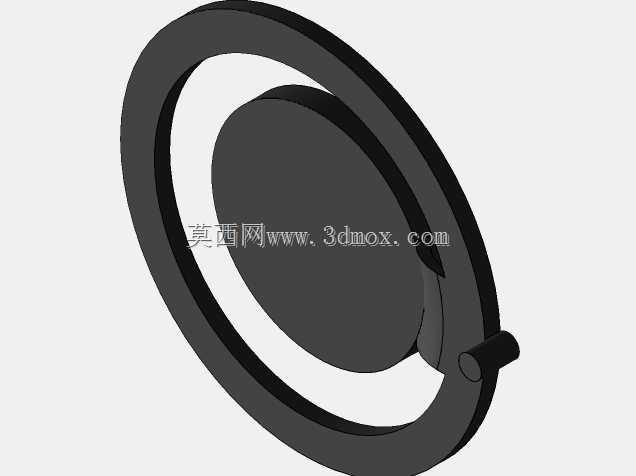

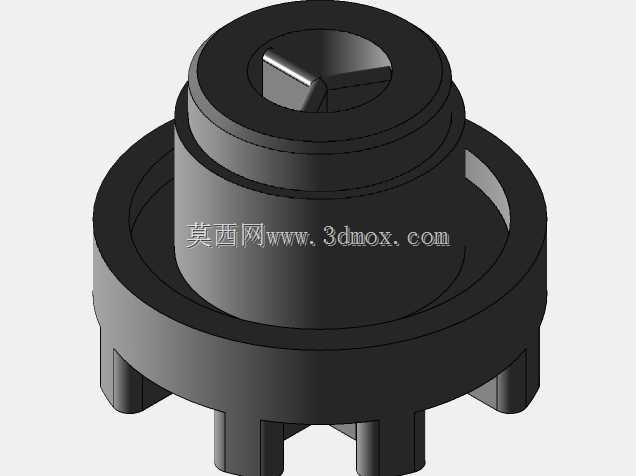

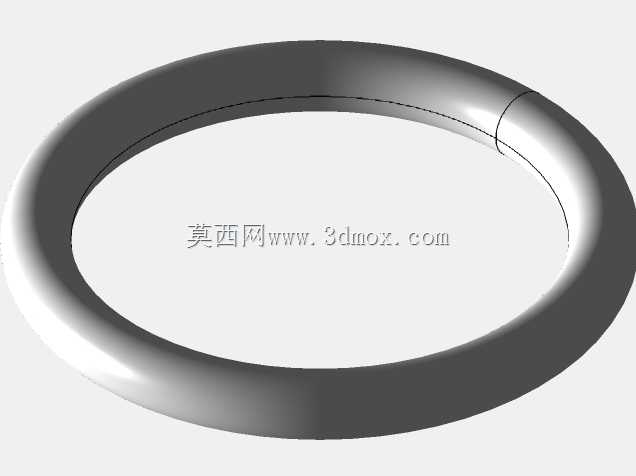

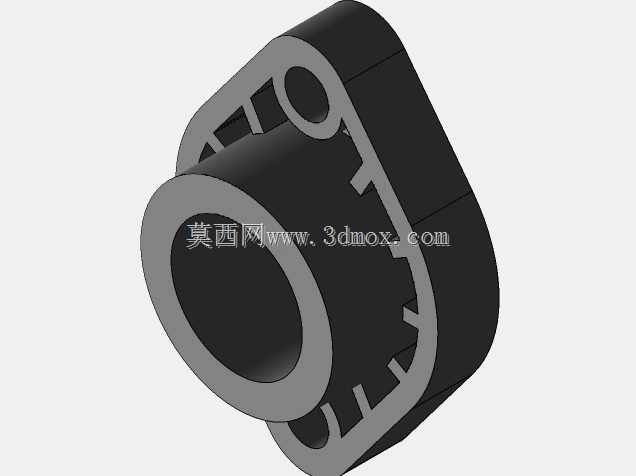

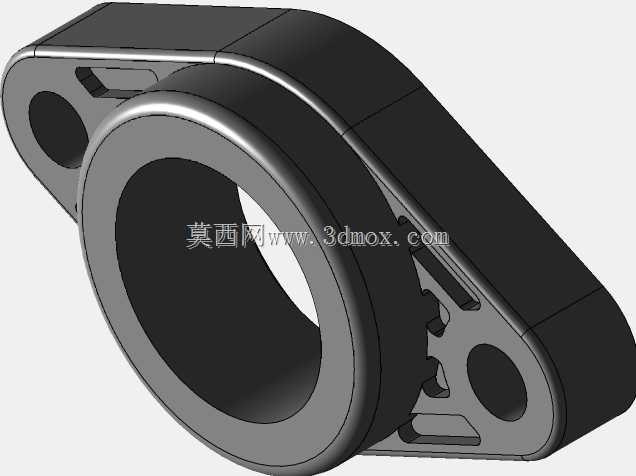

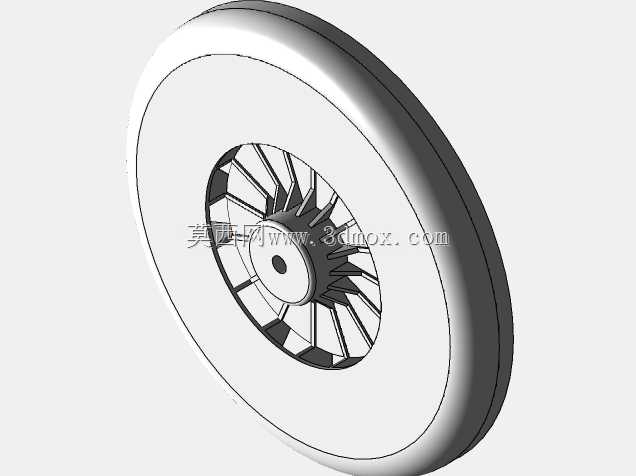

　　接口端面的密封槽尺寸按照通用管路标准设计，现场安装时可直接匹配同通径的标准法兰管件，不需要额外加工转接接头，进水口设置在泵体侧上方的偏心位置，这种偏心结构设计能够在泵首次灌水启动后，留存足够的引水在泵腔内部，下次启动时不需要重复灌泵，真正实现自吸功能，自吸高度可覆盖常规民用取水场景的液位差需求，不用额外加装底阀等辅助引水部件。叶轮采用半开式流道结构，叶片的曲面弧度经过流体仿真优化，在保证额定扬程与流量参数的前提下，尽可能降低流体在流道内的沿程阻力与湍流损失，叶轮与泵壳之间的间隙控制在合理范围内，既避免间隙过大导致的容积效率下降，也防止间隙过小在运行过程中出现叶轮与泵壳的刮擦异响，

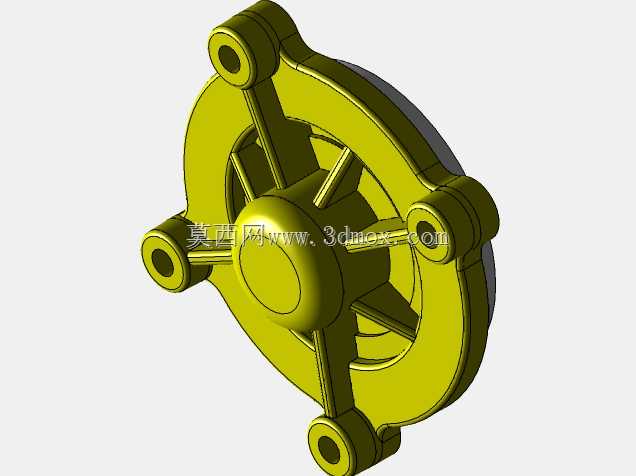

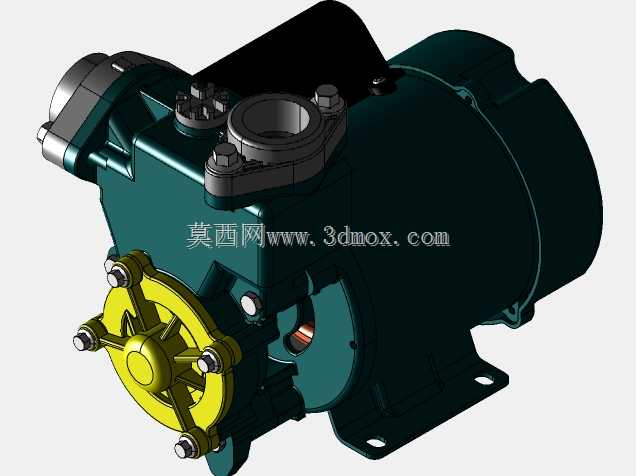

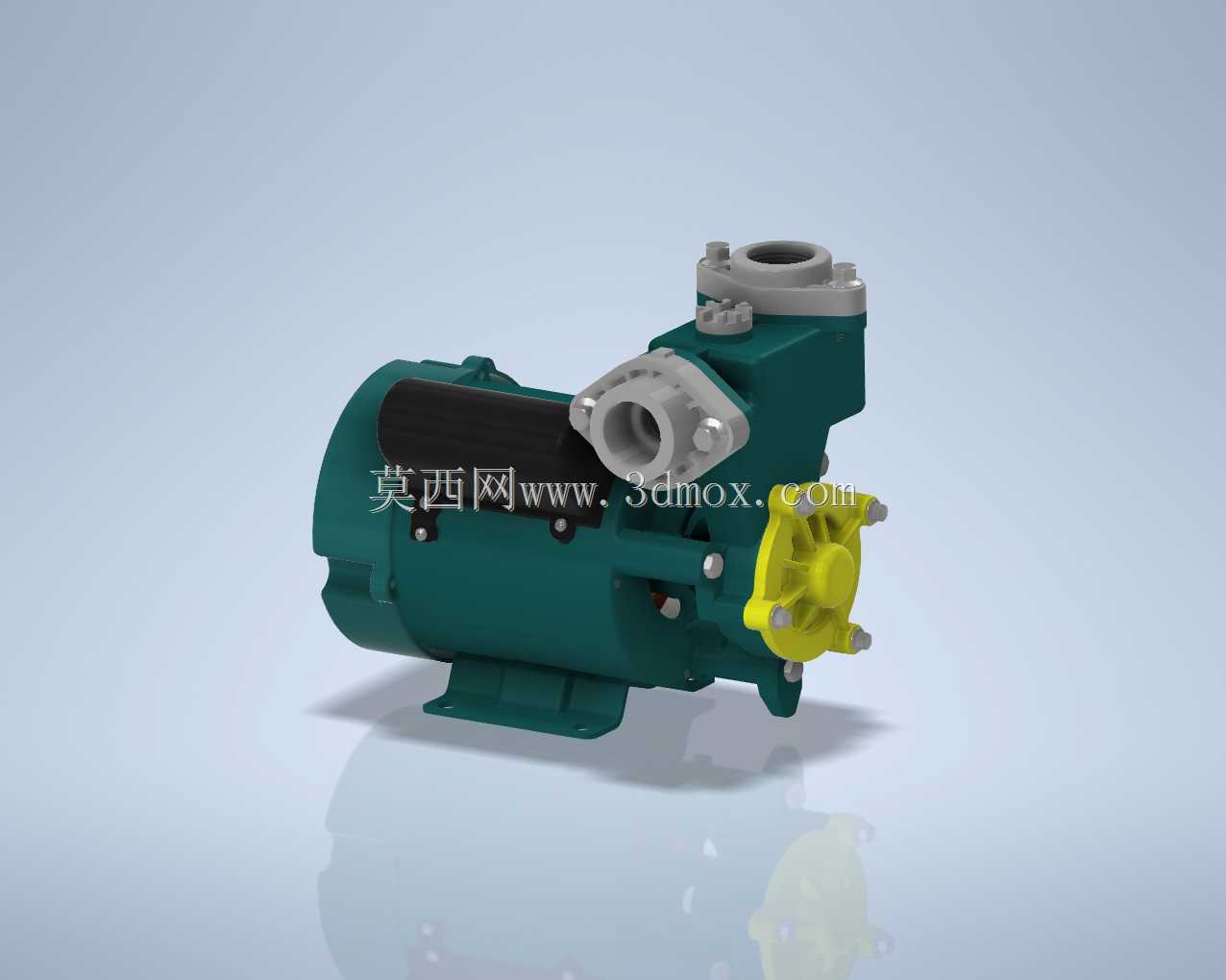

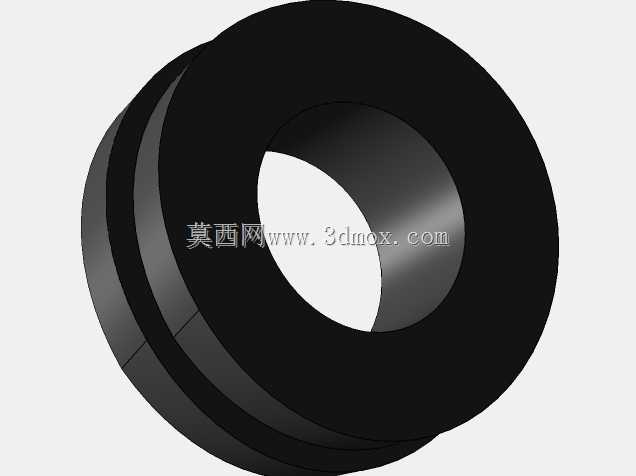

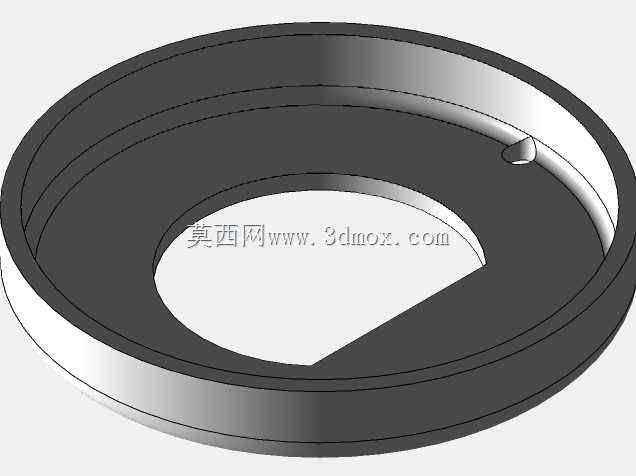

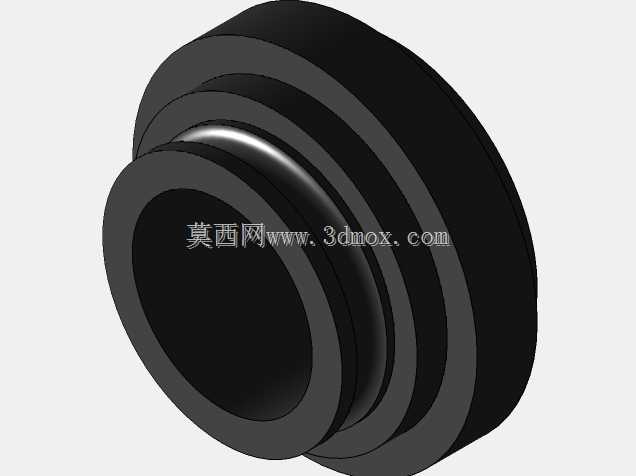

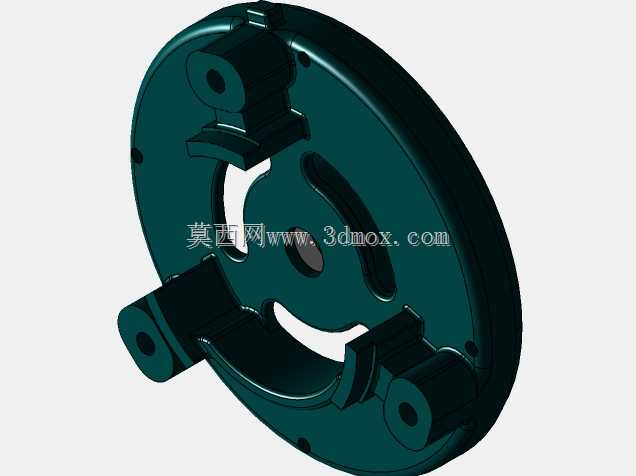

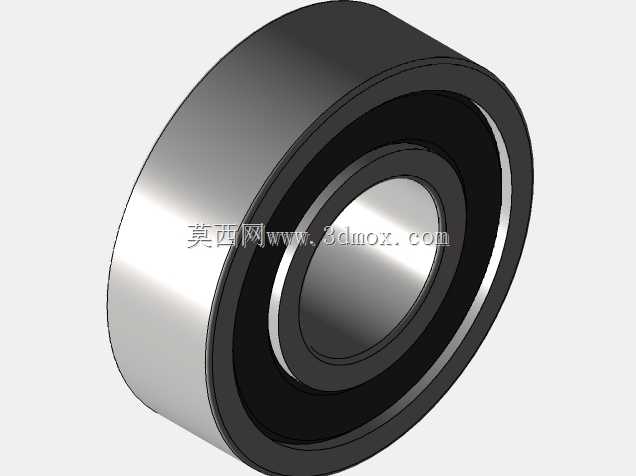

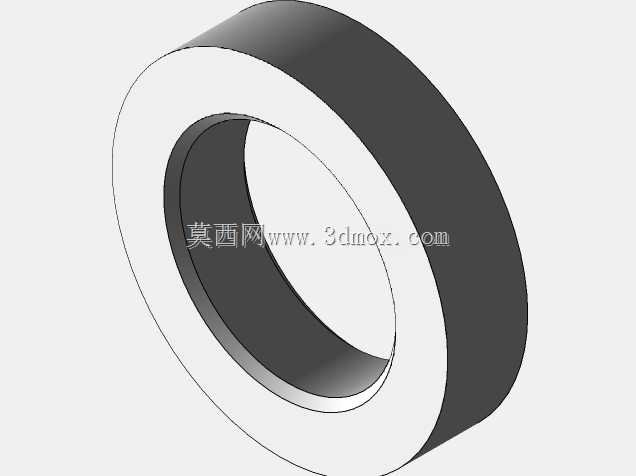

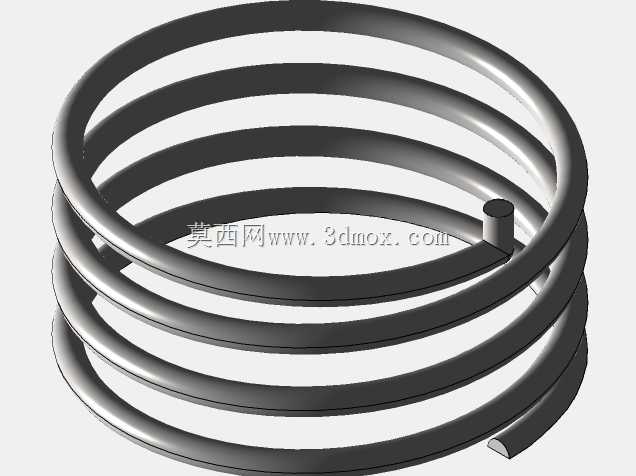

　　叶轮端的黄色防护端盖既可以在运输存储过程中保护叶轮轴端不受磕碰，也能在日常维护时快速拆卸，方便清理叶轮处缠绕的细小杂物。泵体与电机连接的位置设置了独立的机械密封腔，采用双端面机械密封结构，相比传统填料密封，密封性能更稳定，运行过程中不会出现滴漏问题，同时密封件的磨损周期更长，日常维护频次更低，密封腔外侧设置了排水孔，一旦密封出现失效泄漏，液体会从排水孔直接流出，不会渗入电机内部造成绕组烧毁，给设备运行留出足够的故障排查缓冲时间。整机的安装底座采用一体化铸铁铸造成型，底座上的安装孔位按照标准安装尺寸设计，固定时可直接匹配常规规格的膨胀螺栓，底座与泵体、电机的连接位置设置了加强筋结构，能够承受电机运行时的振动载荷，

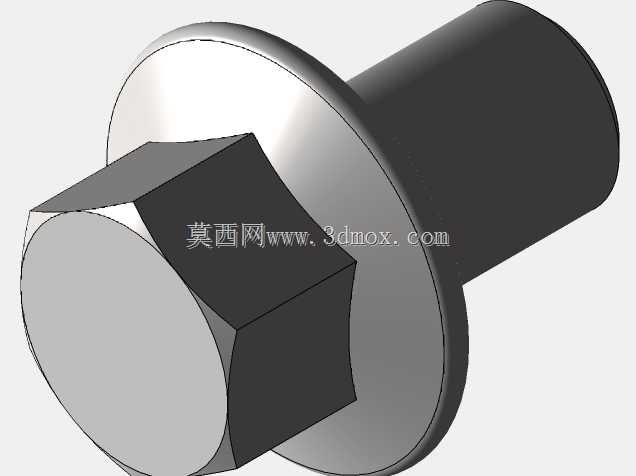

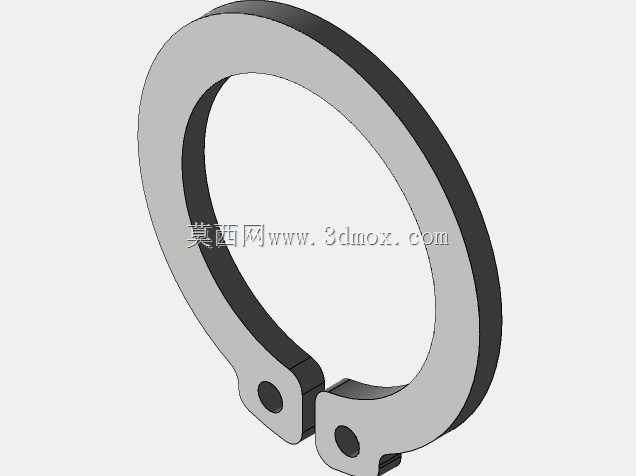

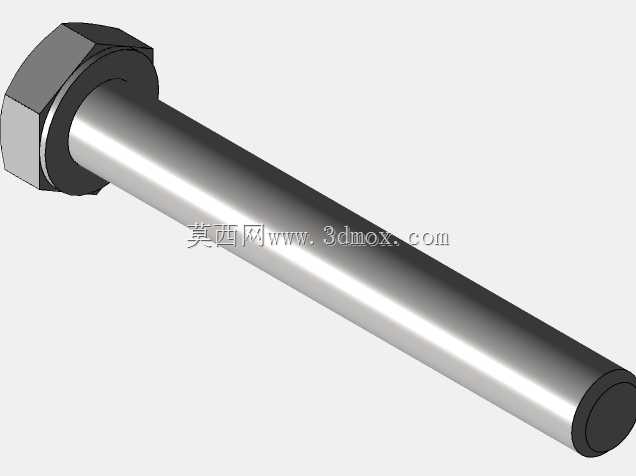

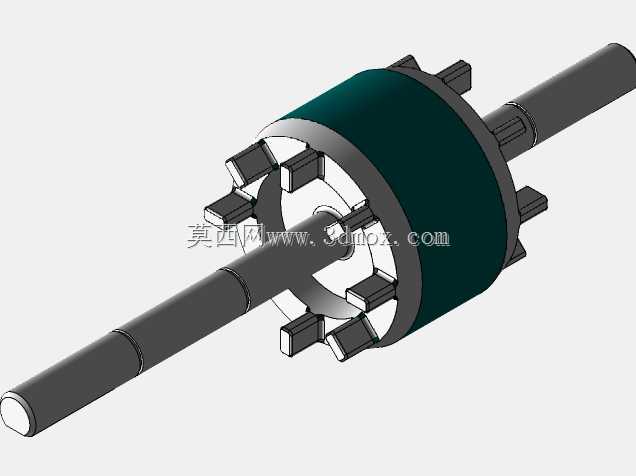

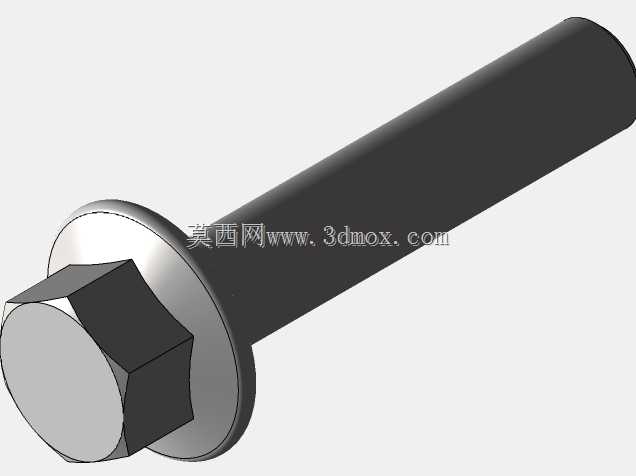

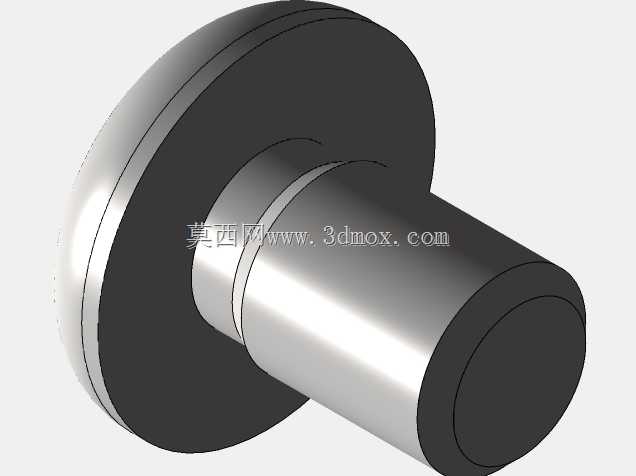

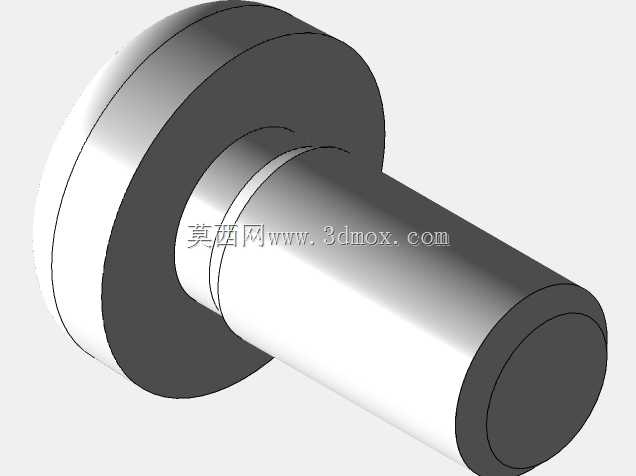

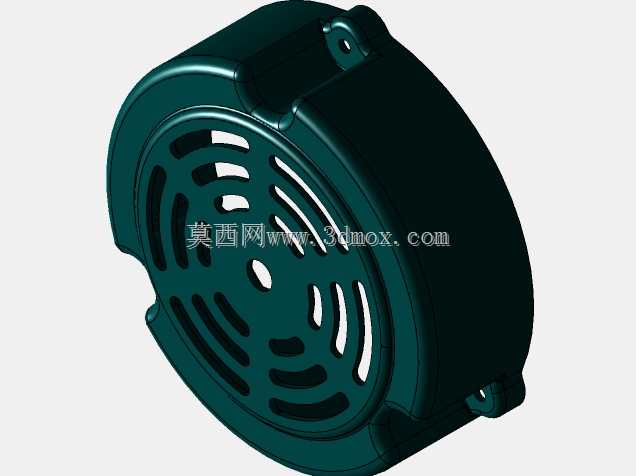

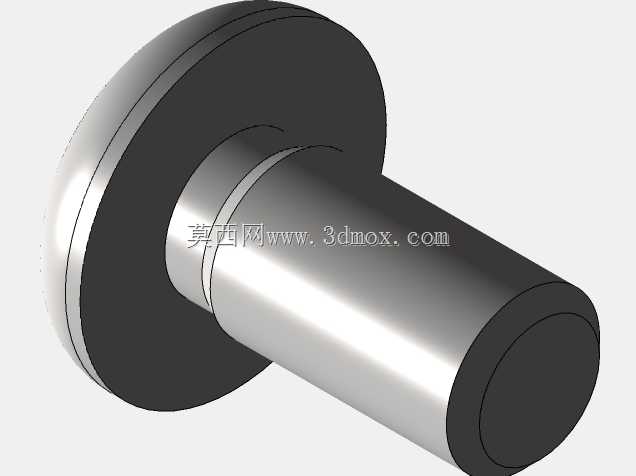

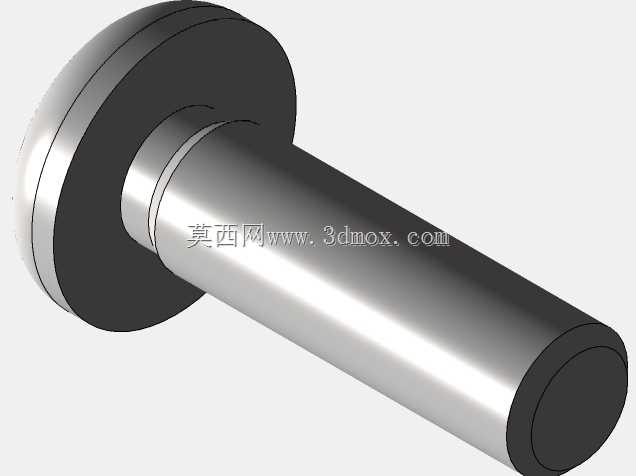

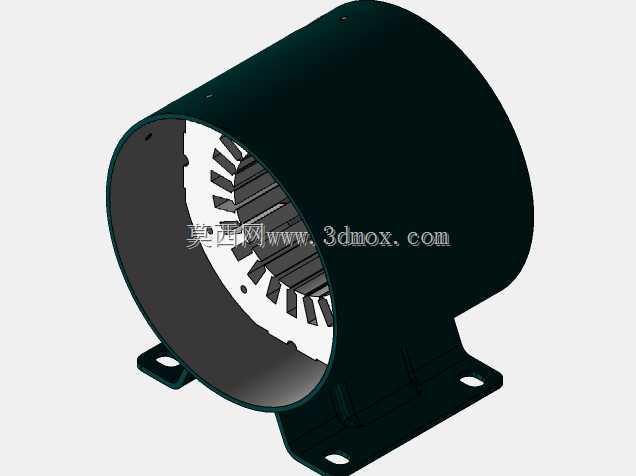

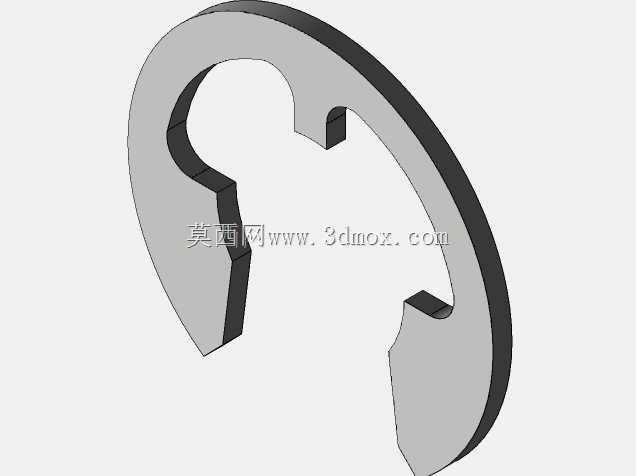

　　避免长期运行后出现连接螺栓松动、泵体移位的问题。从安装边界来看，整机的径向最大尺寸集中在电机散热外壳位置，安装时需要在电机散热鳍片周边预留至少五厘米的通风间隙，保证电机运行时的散热空气流通，避免电机因散热不良出现过热保护；进水口与出水口的轴向伸出长度需要在管路设计时提前预留，方便管路法兰的螺栓紧固操作，泵体顶部设置的注水螺塞位置需要预留操作空间，方便首次启动时加注引水，底部的放水螺塞位置也要预留足够空间，方便冬季低温环境下排空泵腔内的存水，防止冻裂泵壳。在设计过程中，所有零部件的建模都严格按照实际加工公差要求设置配合尺寸，比如电机轴与叶轮的配合采用过渡配合加键连接，保证扭矩传递的可靠性，泵壳各连接端面的平面度公差按照密封要求设置，避免组装后出现端面泄漏，所有标准件比如连接螺栓、密封垫圈都采用国标通用规格，后期维护更换时不需要定制特殊配件，在普通五金门店就能采购到替换件，大幅降低设备的全生命周期使用成本。
