电机驱动式蠕动挤压输送泵结构

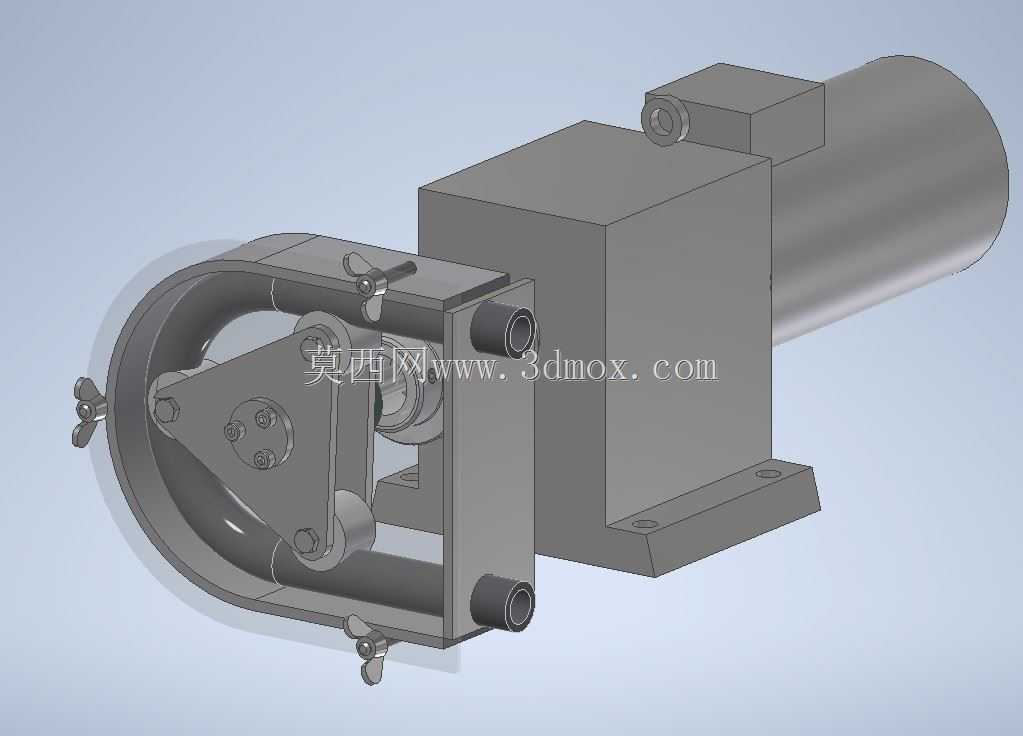

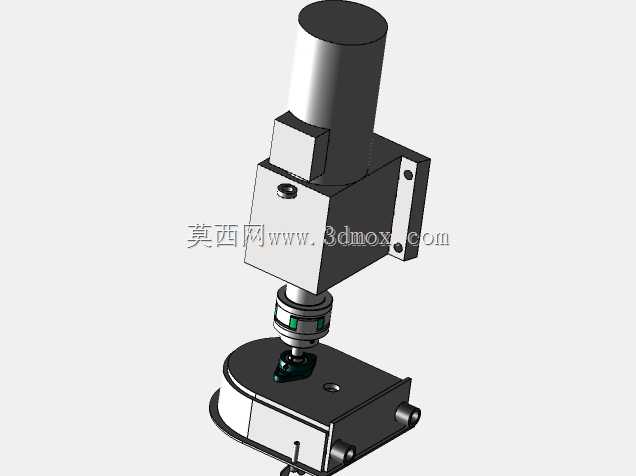

　　在实验室试剂输送、小型化工流体精准投料、医疗药剂恒流传输这类对流体剪切力敏感、需要精准控制输送流量且避免流体与泵腔直接接触的场景中，蠕动泵的应用优势十分突出，本次呈现的这款蠕动泵结构采用电机直连驱动的布局，整体结构紧凑，适配桌面级小型设备的集成安装需求。从结构设计逻辑来看，该蠕动泵摒弃了传统分体式联轴器的传动方案，将减速电机的输出轴直接与泵头的偏心挤压轮组连接，大幅缩短了整体轴向尺寸，电机尾部的接线盒采用侧置式布局，避免了安装时与周边管线、机架结构产生干涉。泵头部分采用三滚轮对称布置的挤压结构，滚轮通过销轴铰接在三角转盘上，工作时转盘随电机输出轴转动，三个滚轮依次循环挤压弹性软管，通过软管的弹性形变形成局部真空完成流体吸入，

　　再通过滚轮的挤压推进将流体沿软管向前推送，这种结构的优势在于流体仅与软管内壁接触，不存在泵腔残留、交叉污染的问题，更换不同材质的软管即可适配不同腐蚀性、不同粘度的流体输送需求。泵头的外侧设置了可拆卸的弧形压管盖板，盖板通过侧边的快拆旋钮锁紧，无需额外工具即可完成软管的更换与安装，盖板的弧形内圈与滚轮的运动轨迹保持恒定间隙，确保滚轮挤压软管时的压缩量一致，避免因压缩量过大导致软管过度磨损，或是压缩量不足引发的流体回流、流量精度下降问题。泵体的安装底座采用一体化铸造成型的矩形结构，底座上设置了两个贯通的安装孔，可通过螺栓直接固定在设备安装面板上，安装孔的间距经过适配设计，可兼容多数小型流体设备的标准安装孔位，底座与电机壳体、

　　泵头支架之间采用定位销加螺栓的连接方式，确保传动过程中各部件的同轴度，减少运行时的振动与噪音。从安装边界来看，整体结构的径向尺寸以电机筒体为最大外圆，泵头部分的外轮廓直径略小于电机筒体直径，轴向总长度控制在适配小型设备集成的范围内，接线盒的凸起高度未超出电机筒体的径向轮廓，安装时无需为接线盒预留额外的侧向避让空间。在功能特性上，该结构的流量调节可通过改变电机的输入转速实现，搭配调速模块即可完成从微升到升级别流量的无级调节，三滚轮的对称布置让泵出流体的脉动幅度远小于双滚轮结构，输送过程的压力波动更小，适配对流量稳定性要求较高的输送场景。设计过程中针对滚轮与软管的接触位置做了圆角过渡处理，避免滚轮棱角切割软管，

　　有效延长弹性软管的使用寿命，泵头支架与电机连接的位置设置了加强筋结构，抵消滚轮挤压软管时产生的径向反力，避免长期运行后支架出现形变导致的挤压间隙变化。需要注意的是该结构为原理验证级别的设计，未针对高压输送、长时间连续运行的工业场景做密封、耐磨、散热方面的强化设计，不可直接用于量产产品的生产制造，可作为蠕动泵结构原理学习、小型非标设备流体输送模块改造、相关课程设计的结构参考，建模过程中还原了各部件的装配关系与运动间隙，可直接用于运动仿真验证，观察滚轮挤压软管的运动过程，理解蠕动泵的容积变化输送原理。
