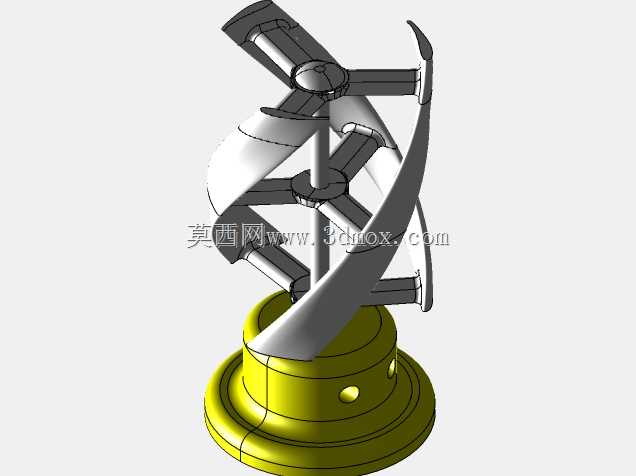

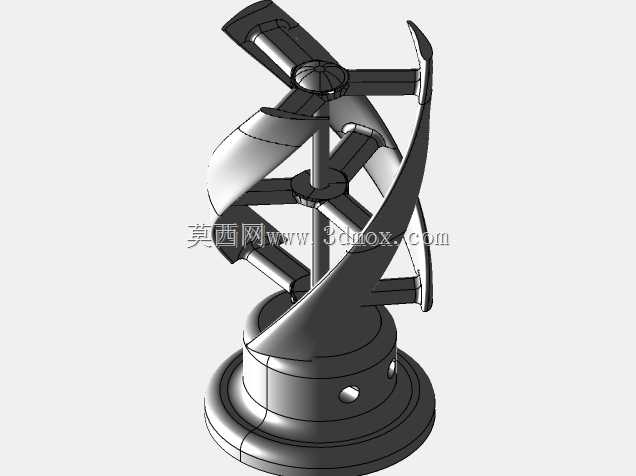

小型垂直轴螺旋叶片风力发电装置

　　这款垂直轴结构的风能捕获装置，核心采用螺旋扭曲式叶片设计，区别于传统水平轴风机的迎风方向限制，可在任意来风方向下启动运转，无需额外加装偏航对风机构，大幅降低了小型离网发电场景下的结构复杂度与维护需求。从实际应用场景来看，这类小型垂直轴风机非常适配户外分布式供电场景，比如偏远区域的监测设备供电、庭院小型照明系统供电、户外露营临时供电补充，也可作为教学演示装置用于风能转换原理的实操展示，相比水平轴机型，其运转时的气动噪音更低，对周边环境的声干扰更小，适合人员活动较近的区域部署。

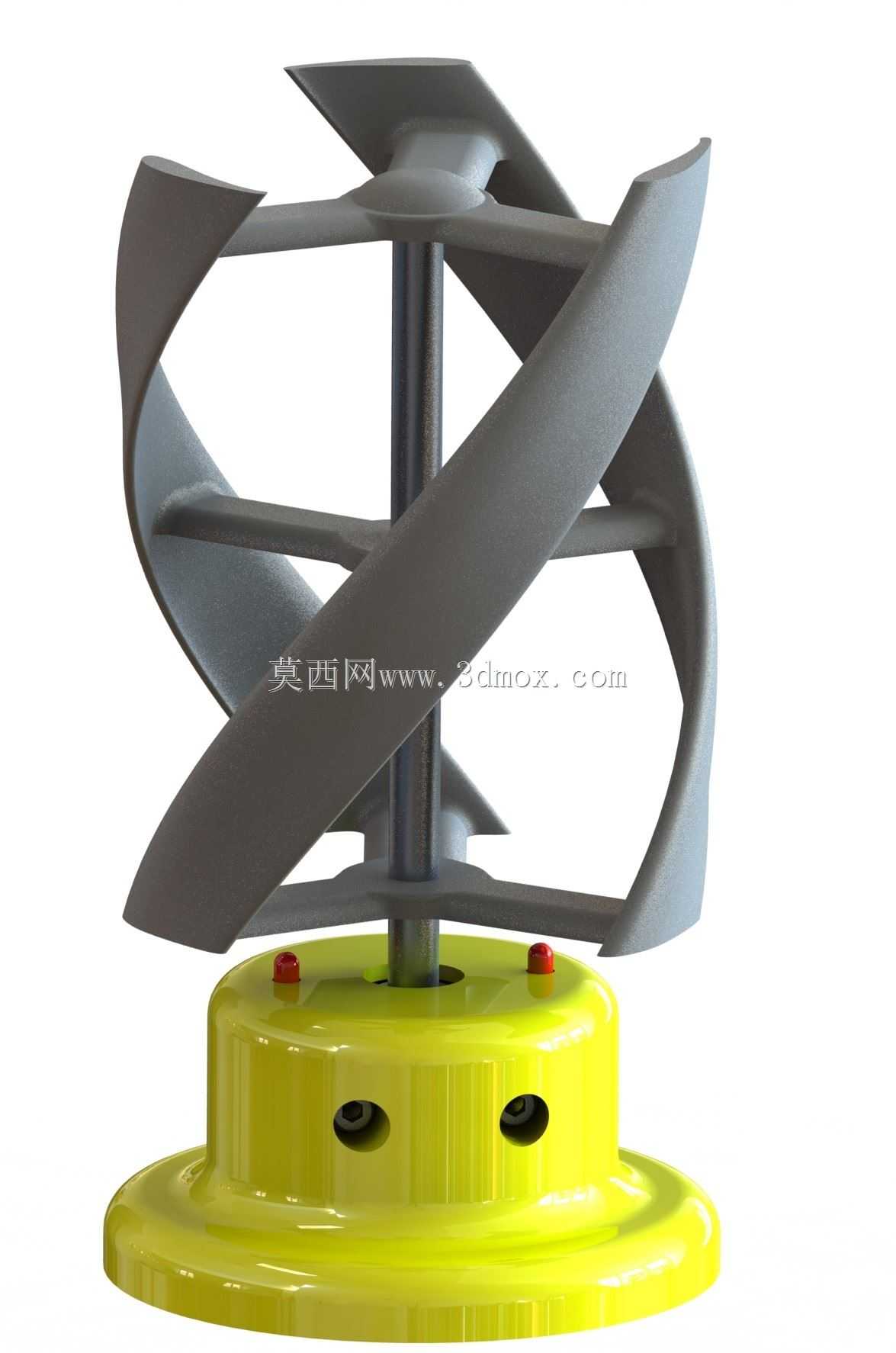

　　从功能特性来看，螺旋扭曲叶片的线型设计经过气动优化，叶片沿高度方向的扭曲角度连续变化，可让不同高度位置的叶片段在来流作用下持续产生同向转矩，有效降低了启动风速阈值，在低风速区域也能顺利启动捕获风能，同时垂直轴结构的发电机与传动部件均可布置在底座腔体内部，整机重心集中在下部，安装后的抗倾覆性能更好，不需要搭建过高的支撑塔架，在低矮安装场景下的结构稳定性更有优势。底座部分采用一体化的腔体结构，既可以容纳发电模组、整流稳压电路等核心电气部件，也预留了安装固定的接口，可直接通过螺栓固定在硬质安装平面上，不需要额外定制复杂的安装支架。

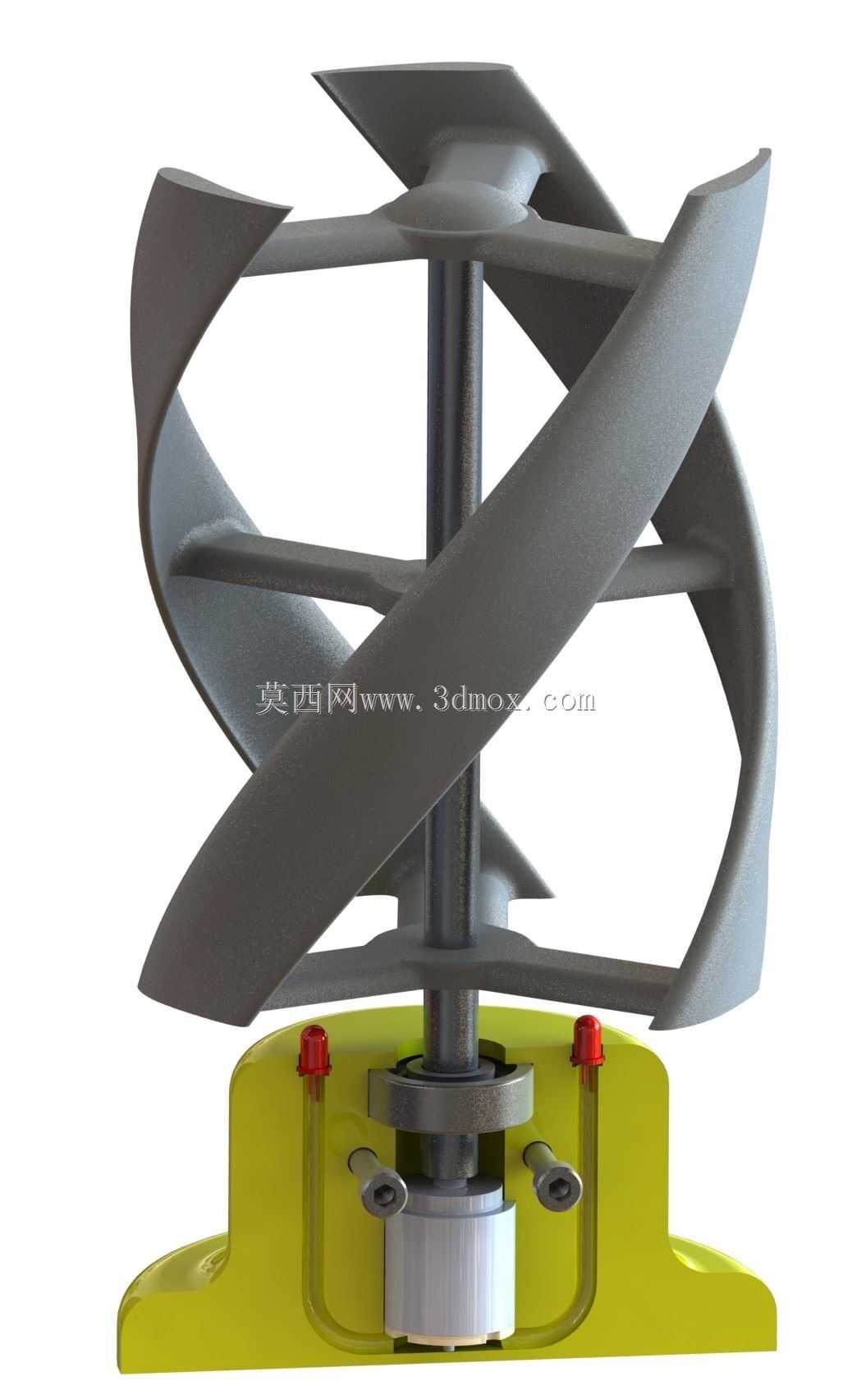

　　设计思路上，这款装置优先考虑了小场景下的易用性与可制造性，叶片采用对称式螺旋布局，整体转动惯量分布均匀，运转时的动平衡更容易调校，长时间运转的振动幅度更小，可降低连接部件的疲劳损耗。叶片与中心轴的连接采用辐条式支撑结构，在保证叶片连接刚度的同时，尽可能减少了支撑结构本身的风阻，避免额外的风能损耗。中心轴采用直轴设计，直接与底座内的发电转子连接，省去了复杂的转向传动机构，减少了传动环节的机械效率损失，也降低了后续使用过程中的故障点。

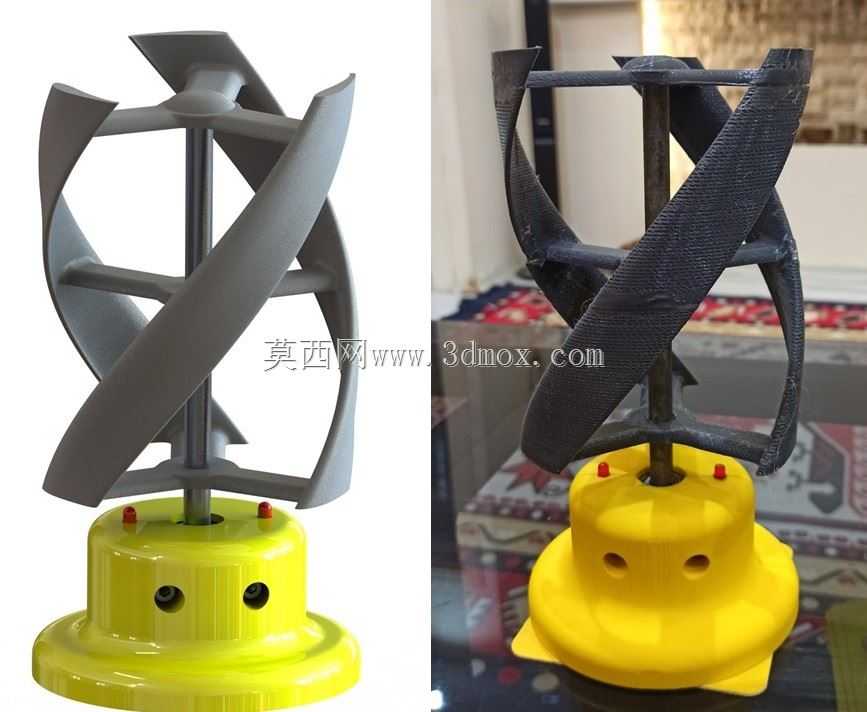

　　尺寸与安装边界方面，该装置叶片的有效高度为154毫米，叶片旋转扫掠区域的直径为117.5毫米，中心支撑轴的直径为10毫米，整机总高度为227毫米，整体体积小巧，安装时仅需要预留直径不小于130毫米的圆形无遮挡空间，保证叶片旋转范围内无障碍物即可，安装平面的承重要求极低，普通的水泥台面、金属支架甚至加厚的塑料安装板都可以满足固定需求。电气走线可直接从底座侧面预留的开孔引出，不需要在支撑结构上额外开设走线槽，现场部署的接线操作十分便捷。这类小型装置还可根据实际使用需求搭配储能电池使用，将风能转换的电能存储后为小功率负载持续供电，在无电网覆盖的户外场景下有很高的实用价值，其结构设计也可作为小型垂直轴风机优化设计的参考原型，方便从业者在此基础上调整叶片参数、放大尺寸适配更大功率的发电需求。
