三轴数控专用钻孔加工设备结构

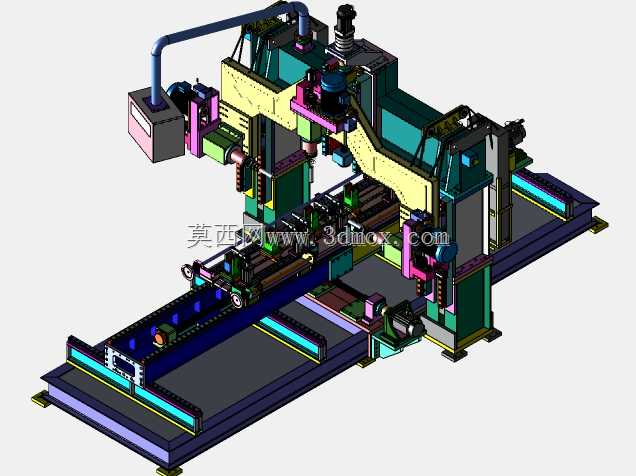

　　这款三轴数控钻孔专用设备，主要面向批量零部件的高精度孔系加工场景，在汽车零部件、通用五金结构件、型材类工件的加工产线中适配性极强，可替代传统人工钻孔、单轴台钻的低效加工模式，尤其针对需要多位置、同精度要求孔组加工的工件，能一次装夹完成全部钻孔工序，减少重复装夹带来的定位误差。从结构布局来看，设备采用龙门式跨坐结构，床身作为整体承载基础，采用加宽的线性导轨安装面，保证X轴长行程移动时的刚性，避免长工件加工过程中主轴端出现颤振问题。X轴方向布置工件装夹工位，配套的工装定位区域可适配不同长度的条形工件、框架类工件，工位两侧设置可调式定位挡块，无需重新制作工装即可快速切换同系列不同规格的工件加工，大幅降低产线换型的时间成本。

　　Y轴与Z轴的进给机构集成在龙门横梁上，Y轴负责主轴的横向跨距调整，可覆盖工件整个幅宽方向的孔位加工需求，Z轴为钻孔进给轴，搭配主轴伺服进给系统，可根据不同材质工件的钻孔工艺要求，匹配对应的进给速度与转速参数，避免钻头崩损、孔壁粗糙度超差的问题。设备的主轴单元采用模块化设计，可根据加工孔径范围更换对应的钻夹头或者主轴接杆，适配麻花钻、硬质合金钻头等不同类型的钻孔刀具，部分需要倒角、锪孔的工序，也可通过更换对应刀具直接在同一工位完成，减少工件转序的工作量。两侧的立柱与横梁连接位置采用加强筋结构补强，抵消Z轴快速进给、钻头接触工件瞬间的冲击力，避免长期使用后横梁出现变形下垂的问题，保证孔位的位置精度长期保持在工艺允许范围内。

　　管线布置采用拖链内置走线的方式，所有动力线缆、控制线缆、冷却管路都收纳在对应轴的拖链内，避免设备运行过程中线缆出现拉扯、磨损，同时冷却系统的喷嘴可随主轴头同步移动，钻孔过程中直接对准切削位置冲注切削液，及时带走钻削产生的热量，同时冲走切屑，避免切屑缠绕在钻头或者工件表面刮伤已加工面。设备的安装边界需要结合车间产线布局预留空间，床身底部设置多个可调式垫铁，安装时可通过调整垫铁高度调平床身水平，无需额外制作复杂的混凝土地基，适配大部分机加工车间的地面承载条件。操作侧预留足够的工件上下料空间，操作人员可站在设备正面完成工件装夹、参数调整、加工状态观察等操作，设备的运动行程两端都设置硬限位与软限位双重保护，避免轴移动超程造成结构碰撞损坏。

　　从设计思路上，这款设备没有采用通用加工中心的复杂刀库与多轴联动结构，而是针对钻孔工序的专属需求做了结构简化，在保证钻孔精度与加工效率的前提下，压缩了不必要的结构成本，相比通用加工中心采购成本更低，同时操作逻辑更简单，一线操作人员经过简单培训即可上手操作，不需要掌握复杂的多轴编程技能，针对固定工序的批量加工场景，加工效率反而比通用设备更高。设备的防护结构采用半开放式设计，加工区域周围设置可拆装的防护挡板，阻挡钻削过程中飞溅的切屑与切削液，同时不会影响工件的吊装上下料，针对长度较大的工件，可拆除对应位置的防护挡板，适配超长工件的伸出加工需求。导轨与丝杠的润滑系统采用集中自动润滑设计，可按照设定的周期自动给各运动副加注润滑脂，减少日常维护的工作量，同时避免人工润滑不及时造成导轨、丝杠异常磨损，延长设备的整体使用寿命。
