两端同步管材扩口专用加工设备结构

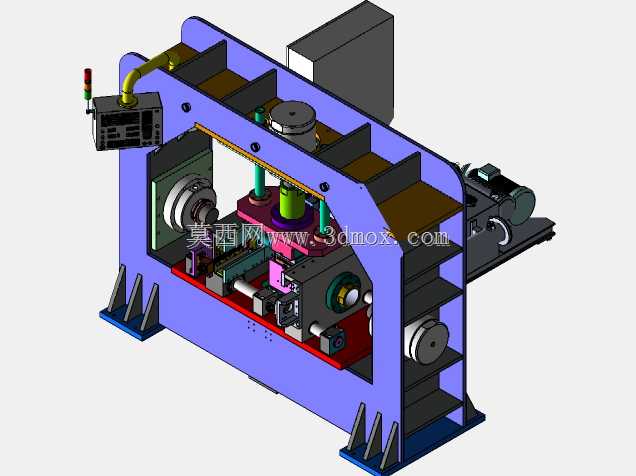

　　这套双端扩口专用加工设备，主要面向金属管材加工领域的管端成型工序，常见于空调制冷管路、汽车油路管件、给排水金属管、卫浴管件的批量生产场景，可一次性完成管材两端的同步扩口作业，避免单端分次加工带来的同轴度偏差、装夹定位误差问题，相比传统单端扩口设备加工效率提升40%以上，尤其适配定长管材的规模化量产需求。从整体布局来看，设备采用龙门式闭式床身结构，主体框架为厚钢板焊接后经时效处理加工而成，床身两侧对称布置扩口加工主轴单元，中间区域设置管材输送、定位装夹工位，床身侧部独立布置液压动力站，通过高压油管为各执行部件提供成型压力，这种分体式布局可将液压系统的振动、热量与加工主区域隔离，减少油温变化、液压泵振动对加工精度的影响。设计阶段首先考虑的是不同管径、不同扩口深度的适配性，两侧主轴单元均配置可调行程的进给机构，可根据管材规格调整主轴伸出长度，配合快换式扩口模具，能够覆盖常见直径6mm到89mm范围内的金属管材扩口需求，扩口锥度、成型直径可通过更换模具模腔快速切换，换模时间控制在15分钟以内，适配多品种小批量的柔性生产需求。装夹工位采用V型定位块配合气动压紧机构，管材上料后首先通过端部定位挡块确定轴向位置，V型块自动对中管材轴线，保证两侧主轴与管材的同轴度控制在0.05mm以内，避免扩口后出现壁厚不均、端口偏斜的缺陷；工位上方设置的多组压紧油缸，可在扩口进给时牢牢固定管材，防止成型过程中管材轴向窜动影响成型质量。

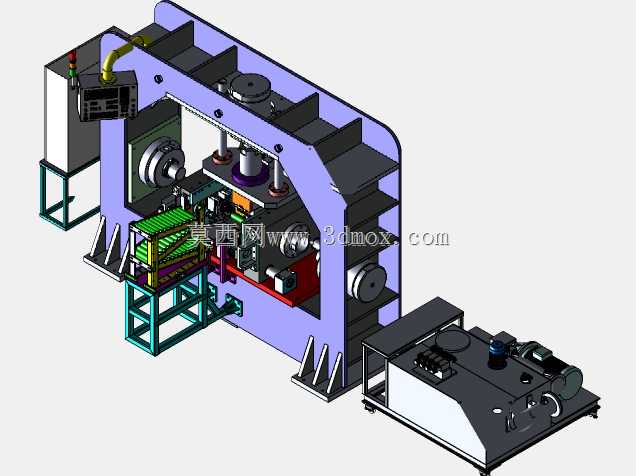

　　设备的操作面板布置在床身左侧的悬臂支架上，可根据操作人员站位调整面板角度与高度，面板集成了主轴进给调整、液压压力调节、工位动作手动调试、自动循环启动等功能按钮，同时配置三色警示灯实时反馈设备运行状态，故障状态下可自动触发停机并亮起红色警示，方便现场人员快速排查异常。从安装边界来看，设备主体加工区域长度约3.2米，宽度约1.8米，高度约2.4米，配套液压站尺寸为长1.6米、宽1.0米、高1.1米，安装时需在地面预留100mm厚度的混凝土地基，床身底部设置6个可调垫铁，用于调整设备水平度，水平精度要求控制在0.02mm/1000mm以内，避免长期运行出现床身变形影响加工精度；液压站与主机的连接油管需预留足够的弯曲半径，

　　避免管路弯折造成油压损失，同时需在设备周边预留不小于1米的操作维护空间，方便日常换模、检修、废料清理作业。在安全防护设计上，加工工位两侧设置可开合的安全防护门，防护门配置安全联锁开关，门体打开状态下设备无法启动自动循环，防止加工过程中人员误入加工区域造成机械伤害；床身内部的传动部件均设置可拆卸的防护罩壳，既可以防止加工过程中的金属碎屑、切削液飞溅到传动导轨、丝杆上造成部件磨损，也方便日常维护时拆卸清理。设备的进给系统采用液压驱动配合直线导轨导向，相比纯丝杆进给的结构，液压驱动可提供更大的成型推力，最大扩口推力可达12吨，能够满足厚壁钢管、不锈钢管的大变形量扩口需求，直线导轨的导向精度可保证扩口过程中模具运行平稳，无爬行、抖动问题，

　　成型后的端口表面粗糙度可达Ra1.6，无需后续额外的端口打磨工序。料道部分采用倾斜式溜槽设计，加工完成后的管材可自动滑落到出料工位，无需人工手动取件，配合自动上料机构可实现管材从上料、定位、夹紧、双端扩口、出料的全流程自动化作业，单班产能可达1200件以上，大幅降低人工操作强度。设计过程中还充分考虑了切屑与切削液的收集，床身底部设置倾斜的回液槽，扩口过程中喷淋的切削液可带着金属碎屑沿回液槽流到设备端部的过滤水箱，经过滤网过滤后的切削液可通过循环泵重新输送到加工工位喷淋使用，减少切削液的消耗，同时避免切屑堆积在床身内部造成部件卡滞。两侧主轴的转速、进给速度均可通过液压系统的节流阀独立调整，针对不同材质的管材可匹配对应的加工参数，比如加工紫铜管材时可采用较快的进给速度提高效率，加工不锈钢管材时则降低进给速度、提高主轴转速，避免扩口过程中出现端口开裂、模具粘连的问题。
