管材两端十字中心开槽专用加工设备

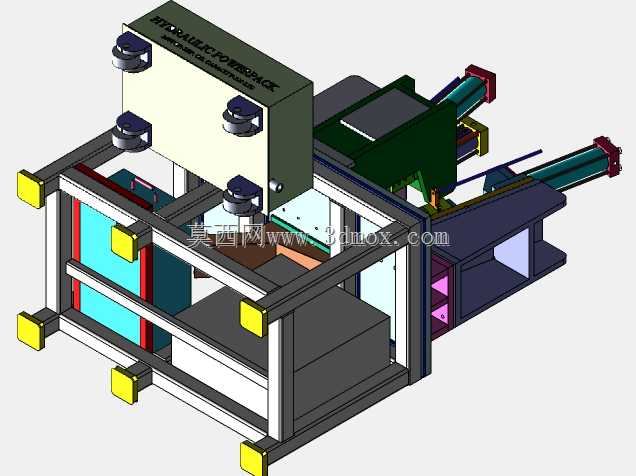

　　这套设备主要面向制冷管件、汽车油路管件、卫浴金属管材的批量加工场景，针对两端需要加工十字形中心定位槽的管类零件设计，替代传统的分度头配合铣床的单工序加工模式，解决传统加工中两次装夹定位偏差大、分度精度不稳定、人工上下料辅助时间长的痛点，适配直径6mm到32mm范围的金属圆管、异型管的端槽加工，单工位可同时完成管材两端的槽型加工，无需二次翻转装夹。从结构布局来看，设备采用铝型材搭建的框架式机身作为主体承载结构，底部预留了1200mm*800mm的安装地脚固定孔位，整体高度控制在1600mm，操作面高度设置为900mm，符合人工站立上下料的人机工程要求，机身左侧设置透明亚克力防护挡板，既可以观察加工区域的运行状态，

　　也能阻挡加工过程中产生的金属切屑飞溅，框架边角处安装黄色防撞缓冲块，避免车间转运过程中磕碰损伤设备外壳。加工执行单元采用卧式双端对称布局，两端的进给滑台搭载高速主轴动力头，滑台通过线性导轨导向，配合气缸实现进给动作的快进、工进、快退三段速度控制，十字槽的分度动作通过主轴端的气动分度机构实现，单次分度精度控制在±0.02mm以内，可满足管材后续焊接、装配的同轴度要求。设备中部设置管材定位夹持机构，采用V型块定位配合气动夹紧的方式，夹持行程可根据管材直径手动调整，夹紧力通过调压阀控制，避免薄壁管材装夹变形，夹持机构上方设置压料辅助装置，加工过程中限制管材的轴向窜动，保证槽深的一致性。顶部的电控箱采用集成式布局，将PLC控制模块、

　　气动控制阀组、接线端子统一收纳在密封箱体内，箱体侧面设置散热风扇与防尘滤网，适配车间多粉尘、多油污的加工环境，电控箱底部预留走线槽，所有动力线、信号线均通过拖链与运动单元连接，避免线路往复运动过程中出现磨损断线问题。设计过程中优先考虑了设备的换型便捷性，针对不同管径、不同槽深的加工需求，仅需要更换对应规格的V型定位块，调整滑台的进给行程限位块即可完成换型，单批次换型时间控制在15分钟以内，无需复杂的参数调试。设备的气动系统设置了压力检测开关，当气源压力低于0.5MPa时自动触发停机保护，避免夹紧力不足导致加工报废，加工区域设置了安全光栅，操作人员肢体进入加工区域时设备会立即停止进给动作，保障操作安全。从实际加工适配性来看，

　　这套设备可直接接入车间的现有气源管路，无需额外配置液压站，整体能耗相比传统液压驱动的专用机床降低40%左右，加工节拍可控制在每件8秒以内，适合汽配厂、制冷配件厂的大批量连续生产场景，设备的维护点全部设置在机身外侧，日常的导轨润滑、气路排水、切屑清理操作无需拆解机身护板，降低一线运维人员的操作难度。
