多工位分流式物料分拣输送设备结构

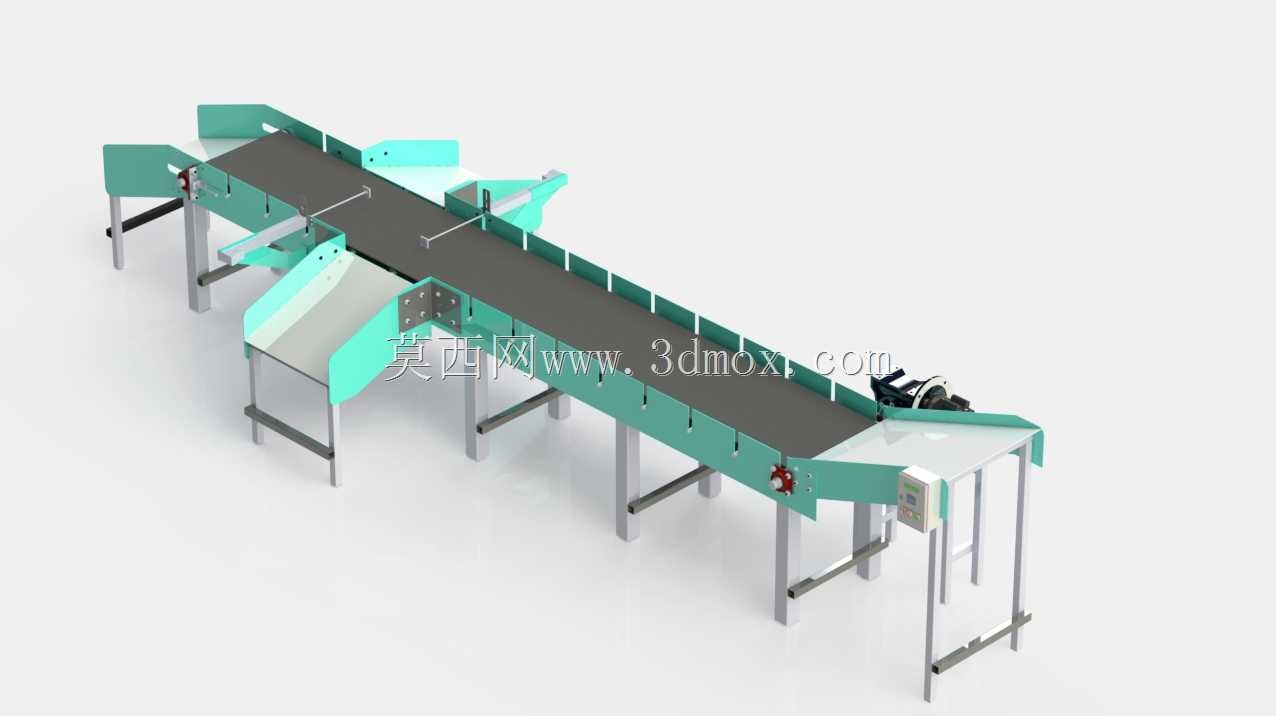

　　在电商仓储拆零拣选、电子元器件制程分流、食品包装线次品剔除这类需要对物料做路径分配的场景里，常规单出口皮带输送线无法满足多工位同步作业的需求，这款带侧向分流结构的输送设备，就是针对这类离散物料分送需求做的结构设计。从实际产线布局的角度看，设备主体采用长直皮带作为主输送载体，主架体用方通型材做分段焊接支撑，支脚搭配可调脚杯，能适配地面存在3-15mm高度差的安装现场，不需要额外做地基预埋处理，整体安装宽度控制在1.2米以内，主输送段长度可根据现场工位数量做模块化拼接，单段标准节长度为2米，侧向分流口的间距可根据对应工位的操作空间做灵活调整，最小间距可做到0.8米，满足小件物料快速分拣的节拍要求。

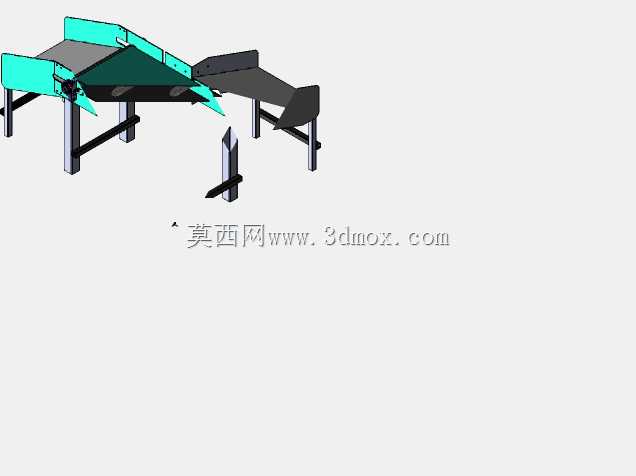

　　设备的核心功能是在主输送路径上设置多个侧向分流工位，每个分流位置配备独立的拨料导向结构，当物料输送到对应工位位置时，导向板可通过驱动件动作，将物料从主皮带导向侧向出料溜槽，溜槽采用倾斜式光滑面板设计，倾斜角度设置为32度，刚好能让硬质包装物料依靠自重顺滑滑入工位接料盒，不会出现物料卡滞或者滑落速度过快磕碰的问题。设计过程中优先考虑了皮带运行的稳定性，主驱动端设置在设备出料末端，采用电机搭配减速器的直连驱动结构，避免链传动带来的间隙抖动，皮带两侧设置可调节的导向挡边，挡边与皮带表面的间隙控制在2mm，既能防止小件物料从皮带侧边掉落，又不会和皮带表面产生摩擦损耗，张紧结构设置在驱动辊两端，采用螺杆调节方式，张紧行程为80mm，

　　日常维护时不需要拆解机架就能完成皮带松紧度调整。从安装边界来看，设备进料端的进料高度设置为0.75米，和前端常见的称重扫码设备出料高度匹配，不需要额外做过渡衔接平台，侧向出料口的出料高度为0.6米，刚好适配人工操作工位的接料高度，操作人员不需要弯腰就能取到分流下来的物料，长时间作业的疲劳度更低。每个分流工位的导向结构都做了圆角处理，和物料接触的面采用光滑非金属材质，避免刮伤物料外包装，主架体的侧边预留了传感器安装位，可根据实际需求加装对射式或者漫反射式检测元件，用来识别物料位置、触发分流动作，预留的安装孔位采用长圆孔设计，传感器的安装位置可前后调整100mm，适配不同长度尺寸的物料检测需求。设备的支脚之间设置有横向连接杆，

　　提升整体架体的刚性，即使在设备满负载运行、多个工位同时分流动作的情况下，架体也不会出现明显晃动，保证皮带运行的直线度，避免皮带跑偏的问题。考虑到车间日常清洁的需求，设备底部距离地面的净空高度为120mm，清扫工具可以顺利伸入架体下方清理散落的物料碎屑，不会形成清洁死角。主输送皮带的运行速度可通过驱动端的调速结构在0.2-0.8m/s范围内调整，可根据前端供料的节拍灵活匹配，当应用在节拍较慢的人工拣选场景时可调低运行速度，当对接自动化分拣设备时可调高运行速度匹配整线效率。侧向溜槽和主架体采用螺栓连接的方式，不需要焊接固定，如果后续产线调整需要变更分流方向，只需要拆卸螺栓调整溜槽安装位置即可，不需要对架体做二次加工，设备的复用性更强。在结构细节上，所有辊筒的两端都采用密封式轴承，能适应车间存在少量粉尘的工况，减少日常维护时的润滑频次，轴承座采用可拆卸式设计，辊筒出现磨损时可单独更换，不需要更换整个架体结构，降低后期维护成本。皮带下方设置有密集的托板支撑，托板采用耐磨高分子材质，和皮带背面的摩擦系数低，即使输送重量在5kg以内的物料，皮带也不会出现下塌变形的情况，保证物料输送过程中的平稳性，不会因为皮带凹陷导致物料偏移位置，影响分流动作的准确性。
