弧形转弯滚筒输送线结构设计

　　这款弧形转弯滚筒输送设备，主要应用在生产车间物流动线的转向衔接环节，常见于包装生产线、电商仓储分拣线、汽配加工输送线、家电装配线等场景中，用来解决直线输送线无法完成的90度或定制角度物料转向输送需求，避免人工转序的效率损耗，也能适配厂房内受限的布局空间，让整条输送动线可以顺着车间柱网、设备排布灵活转向，不需要额外设置多段直线输送加顶升移载的复杂结构，减少动线的设备投入成本与占地空间。

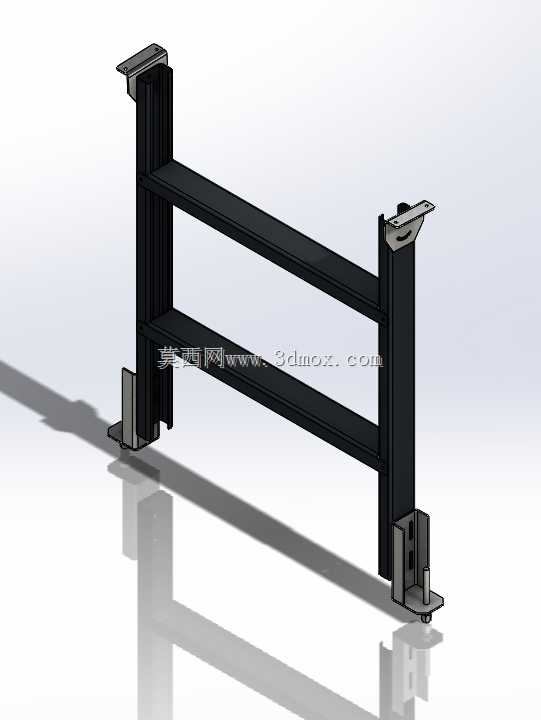

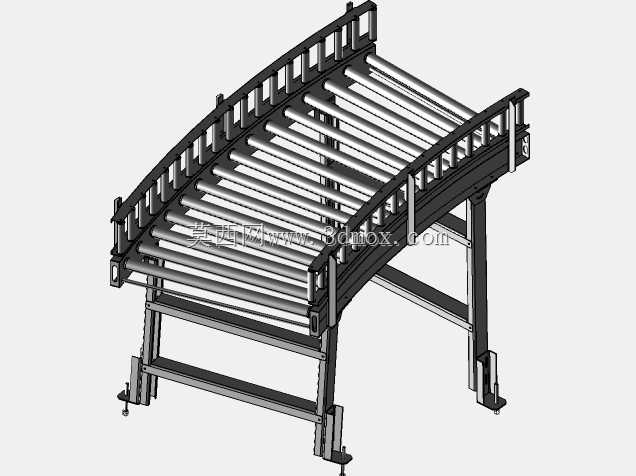

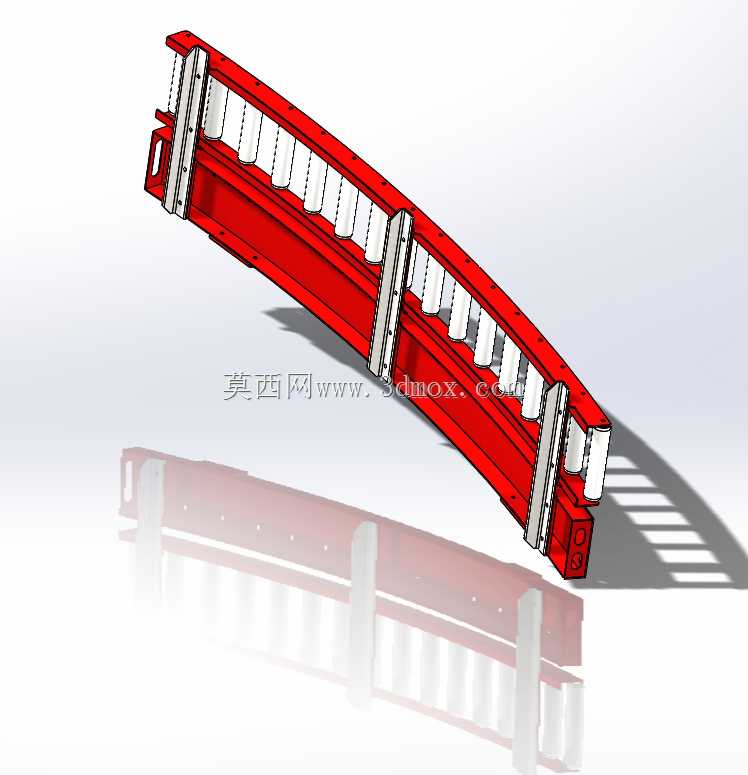

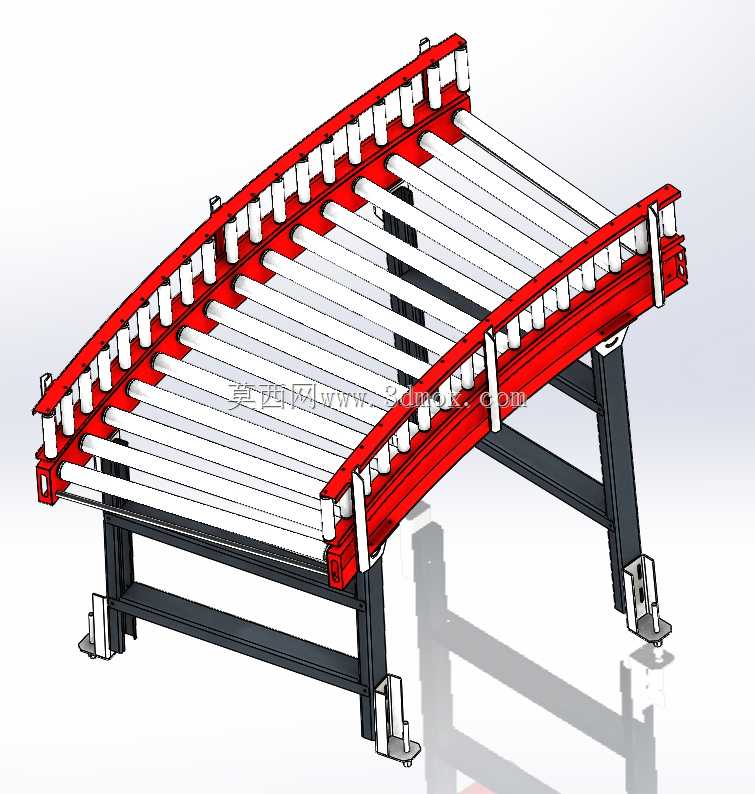

　　从结构设计来看，设备主体采用弧形弯折的侧板作为主承载框架，两侧红色的弯折护边同时兼具机架加强与物料防掉落的作用，侧板上按照等圆心角间距排布无动力或动力滚筒，每根滚筒的轴线都指向弧形段的圆心，保证物料在转弯过程中可以顺着弧面平滑过渡，不会出现卡滞、偏移的问题。支撑腿采用方管焊接结构，底部配置可调脚杯，能够适配车间地面不平整的安装工况，通过调节脚杯的旋入深度可以调整整段输送线的水平度，也能匹配前后衔接的直线输送线的高度差，保证输送面的平顺衔接。支撑腿之间设置横向连接方管，提升整体机架的刚性，避免长弧段机架在重载物料输送时出现晃动、变形的问题。

　　设计过程中首先要确定转弯段的内转弯半径与外转弯半径，这个参数直接决定了可输送物料的最小尺寸边界——如果内半径过小，尺寸偏小的物料容易在转弯处卡入滚筒间隙，尺寸偏大的物料则可能因为内外线速度差出现甩边、磕碰护边的问题。滚筒的间距选择需要匹配输送物料的最小底面尺寸，保证任意时刻物料下方至少有三根滚筒同时承载，避免物料出现凹陷、卡滞。两侧护边的高度要高于输送面足够尺寸，防止物料在转弯过程中因为离心力作用从侧边滑落，护边与滚筒端面之间预留合适的间隙，避免滚筒转动时与护边产生摩擦损耗。

　　实际安装时需要注意，转弯段的进出口端要和前后直线输送段预留少量的衔接间隙，避免设备运行震动导致两段机架碰撞，同时要保证转弯段的输送面与前后直线段的输送面高度差控制在1mm以内，防止物料经过衔接处出现颠簸。如果是动力型的转弯滚筒线，通常会采用锥度滚筒搭配多楔带或者链条传动，保证不同半径位置的滚筒线速度匹配物料转弯时的内外速差，避免物料在转弯过程中出现打滑、堆积的问题；如果是无动力结构，通常会将转弯段设置微小的倾斜角度，依靠物料自身重力完成滑动输送，适合轻量化的纸箱、周转箱类物料输送。

　　这类弧形输送结构相比直角移栽、转角台等转向设备，最大的优势是输送过程连续无停顿，输送效率更高，不需要额外的电气控制与动力机构，维护成本更低，结构可靠性更强，适合长时间连续运行的生产场景。设计建模时需要重点校核弧形侧板的弯折成型精度，每一个滚筒安装孔的位置度要控制在合理公差范围内，保证滚筒安装后轴线精准指向圆心，避免滚筒偏斜导致物料走偏。支撑腿的排布要避开弧段的受力薄弱点，在弧段的中点位置必须设置支撑腿，减少长弧段的机架挠度，保证重载下输送面的平面度。
