带式永磁自动除铁器结构设计方案

　　该设备主要布置在散状物料输送工序的皮带机上方，适配煤炭、建材、化工、粮食、固废回收等多个行业的连续生产线，核心作用是在物料输送过程中自动吸附混杂在料流中的铁磁性杂物，避免铁件进入下游破碎、研磨、筛分设备造成辊面磨损、筛网击穿、设备卡滞甚至引发火花导致粉尘爆炸等生产事故，同时也能回收散料中混杂的废钢铁资源，提升最终成品的物料纯度。

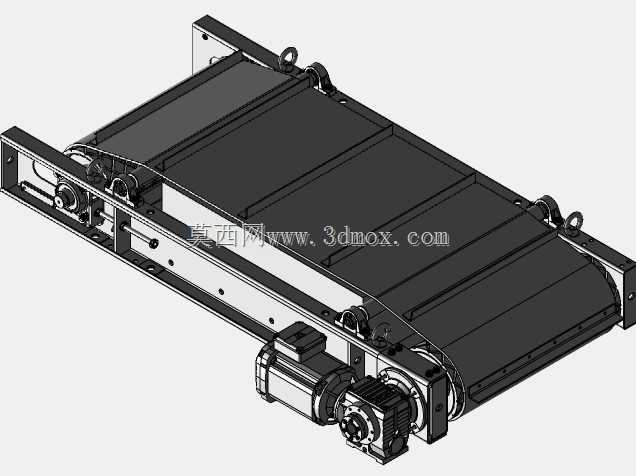

　　从结构组成来看，整套设备采用模块化设计思路，主体框架由型钢焊接成型的机架作为承载基础，机架两侧预留吊装吊耳，可适配悬挂式安装与跨皮带式安装两种场景，安装时需保证设备底部磁系工作面与下方输送皮带的上表面保持均匀的工作间隙，间隙范围通常控制在100-250mm区间，具体数值根据现场物料粒度、皮带运行速度、铁件尺寸大小调整，设备整体宽度需覆盖下方输送皮带的有效料流宽度，避免边缘区域的铁件漏除。设备上部设置环形输送皮带作为卸渣载体，皮带采用耐磨损、防撕裂的橡胶材质，表面可根据工况选择加设横向挡条，防止吸附的铁件在皮带运行过程中滑落回料流；皮带内部的主磁系采用高矫顽力的永磁块组合排布，通过磁路优化设计形成梯度磁场，靠近进料侧的磁场深度更大，可吸附埋在料层底部的铁件，靠近卸渣端磁场逐步减弱，配合皮带的运转将铁件输送至设备端部无磁区时自动脱落，实现无需人工干预的连续自清洁排渣，无需停机清理吸附的铁杂物。

　　传动部分采用减速电机直接驱动主动滚筒的结构，主动滚筒表面包胶增大摩擦系数，避免皮带运行打滑，从动端设置张紧调节机构，可通过两侧的调节螺栓调整皮带张紧度与跑偏量，保证皮带长期运行的稳定性；设备两侧设置密封式侧挡板，防止运行过程中粉尘进入皮带与磁系的间隙，同时避免细小铁屑从侧边飞出。设计过程中重点考虑了现场维护的便捷性，磁系组件采用整体式装配结构，后期如需调整磁场强度可直接更换磁块模组，无需拆解整套机架；皮带更换时只需拆下端部的护板即可完成操作，大幅缩短现场维护的停机时间。针对不同的现场工况，该结构可灵活调整磁系的磁场强度，处理厚料层、大粒度物料时可加厚磁系厚度提升磁场深度，处理轻质细料时可适当降低磁场强度减少对物料本身输送轨迹的干扰；设备运行转速可根据下方输送皮带的运行速度匹配，保证铁件吸附后能快速被带离料流区域，不会因转速过慢导致铁件在磁系下方堆积，也不会因转速过快造成皮带抖动影响吸附效果。安装边界方面，设备吊装时需保证机架整体水平度偏差不超过千分之二，避免皮带长期跑偏磨损；设备端部卸渣位置需预留足够的落渣空间，下方可放置接渣箱或者连接排渣溜管，将排出的铁件统一收集，避免铁件掉落回输送系统。整套结构无复杂液压、气动元件，日常运行仅需定期检查皮带磨损情况、减速机油位以及滚筒轴承的温升情况，维护成本极低，可适配长期连续运行的工业生产场景，相比人工除铁与固定式磁板除铁，作业效率更高，除铁效果更稳定，能有效降低一线操作人员的劳动强度，避免人工清理磁板时被尖锐铁件划伤的安全风险。
