直列四缸内燃机曲柄活塞联动结构

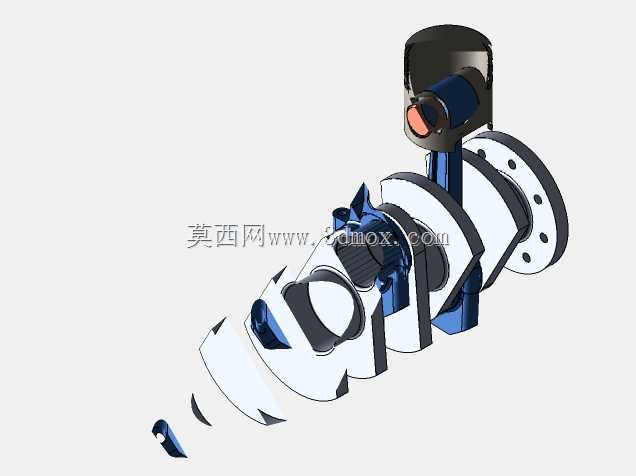

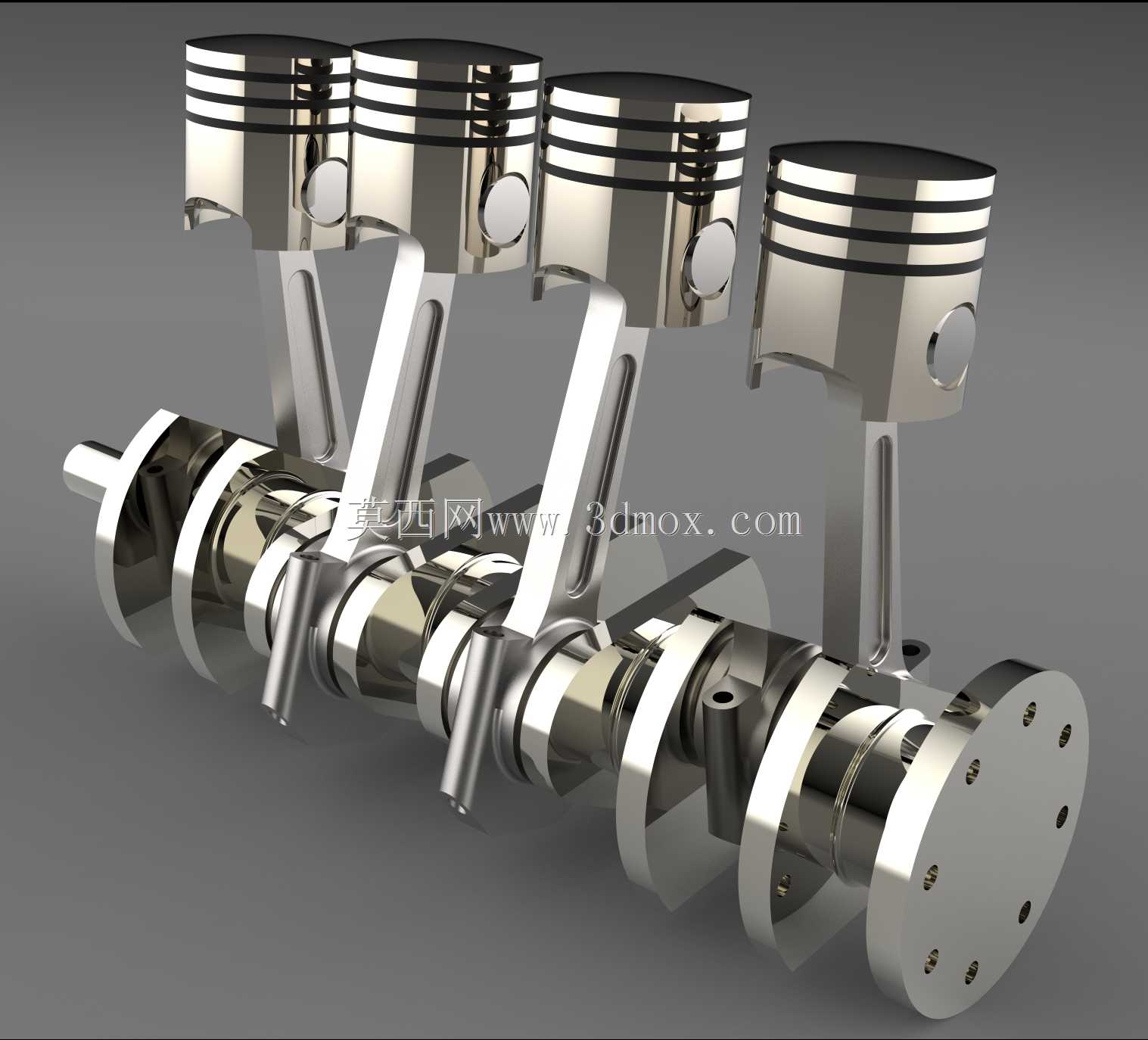

　　这套结构是往复式内燃机最核心的动力转换单元，常见于小排量乘用车、通用小型发电机组、农用机械动力端的原理验证与结构教学场景，也可作为初级动力机械设计的参考样例，帮助从业者理解化学能到机械能的转换路径。整套结构采用直列四缸布局，四个活塞沿曲轴轴向等距排布，相邻曲柄销呈180度相位差布置，当两侧两个活塞运行至上止点位置时，中间两个活塞恰好处于下止点位置，这种相位排布能保证曲轴每旋转180度就有一个活塞到达做功行程的起始点，让动力输出的脉动幅度大幅降低，相比单缸、双缸结构运转平顺性有明显提升，不需要额外加装大质量平衡轴就能满足多数低速动力场景的平稳性要求。

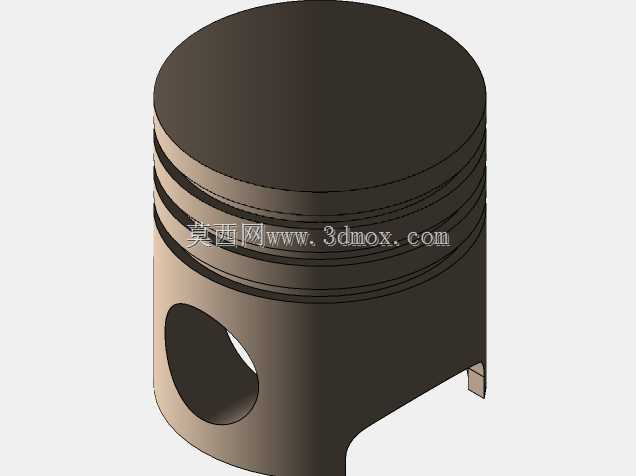

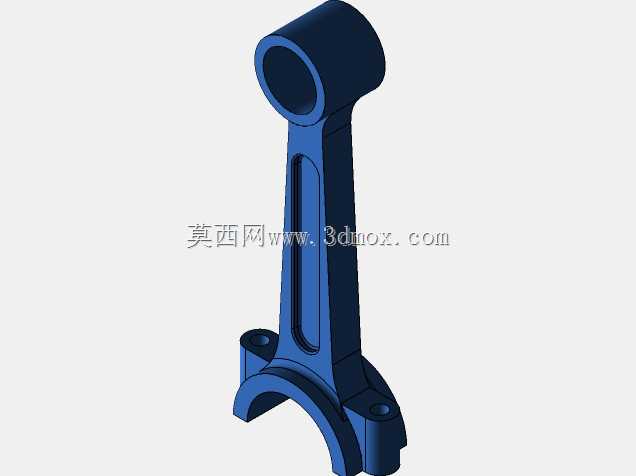

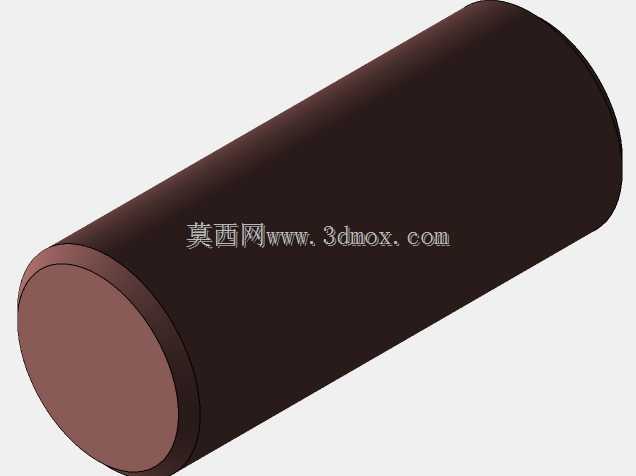

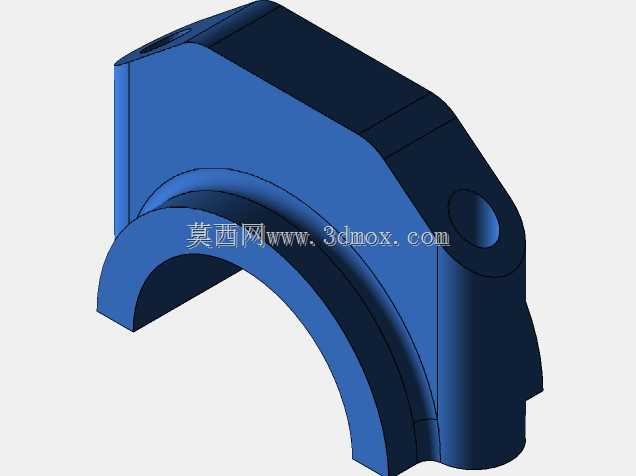

　　活塞部分采用平顶设计，顶部设置三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室与曲轴箱之间的高压燃气，避免做功行程的压力泄漏影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与异常损耗。活塞销采用全浮式设计，两端通过卡簧限位，工作状态下活塞销可在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布在接触表面，延长部件使用寿命。连杆采用工字形截面，在保证足够结构强度与抗弯曲刚度的前提下，尽可能降低往复运动部件的整体质量，减少曲轴高速旋转时产生的往复惯性力，降低整机振动水平。连杆大头采用剖分式设计，通过连杆螺栓与轴瓦固定在曲轴的曲柄销上，轴瓦表面的减磨合金层能有效降低摩擦阻力，同时适配润滑油膜的形成，减少长时间运转下的磨损量。

　　曲轴部分采用整体式锻造结构，四个曲柄销与五个主轴颈依次排布，两端设置平衡块抵消曲柄与连杆大头旋转产生的离心力，曲轴输出端设置法兰盘，可直接连接飞轮或者动力输出轴，将活塞往复运动转换的旋转扭矩向外传递，输入端可配套安装正时齿轮、机油泵驱动齿轮等附件，为配气机构、润滑系统提供动力输入。整套结构的安装边界需要匹配对应缸径的气缸体，活塞与气缸壁之间保留微米级的配合间隙，满足热胀冷缩的形变需求，同时保证活塞往复运动时不会出现卡滞或者密封失效问题；曲轴主轴颈与缸体主轴承座的同轴度公差需要控制在0.02mm以内，避免运转过程中出现曲轴挠曲变形、轴瓦偏磨等故障。

　　从设计思路来看，这套结构完全遵循内燃机经典的曲柄连杆运动规律，没有采用复杂的可变压缩比、可变连杆长度等特殊结构，所有部件的尺寸参数都参考通用小排量四缸发动机的比例缩放，活塞行程与缸径的比值取1.1左右，兼顾低速扭矩输出与高转速下的机械效率，适合作为原理验证、教学演示或者小型动力设备的基础结构参考，建模过程中所有运动副的配合关系都严格按照实际装配要求设置，可直接用于运动仿真，验证活塞上下止点位置、曲轴旋转相位、活塞运动速度曲线等参数是否符合设计预期，也能直观展示四缸发动机的做功顺序与动力传递路径，帮助初学者快速理解内燃机核心结构的工作逻辑。在实际工程应用中，这类基础结构的参数调整会直接影响整机的动力特性，比如增大活塞行程会提升低速扭矩输出，但会限制最高运转转速，缩短行程则更适合高转速动力输出场景，这套模型的参数化结构可快速调整对应尺寸，适配不同排量、不同应用场景的动力单元设计需求，减少前期方案验证的重复建模工作量。
