家具快装用凸轮锁紧连接件结构

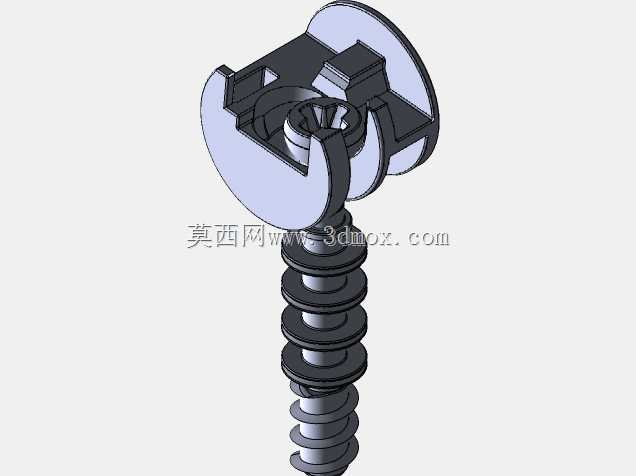

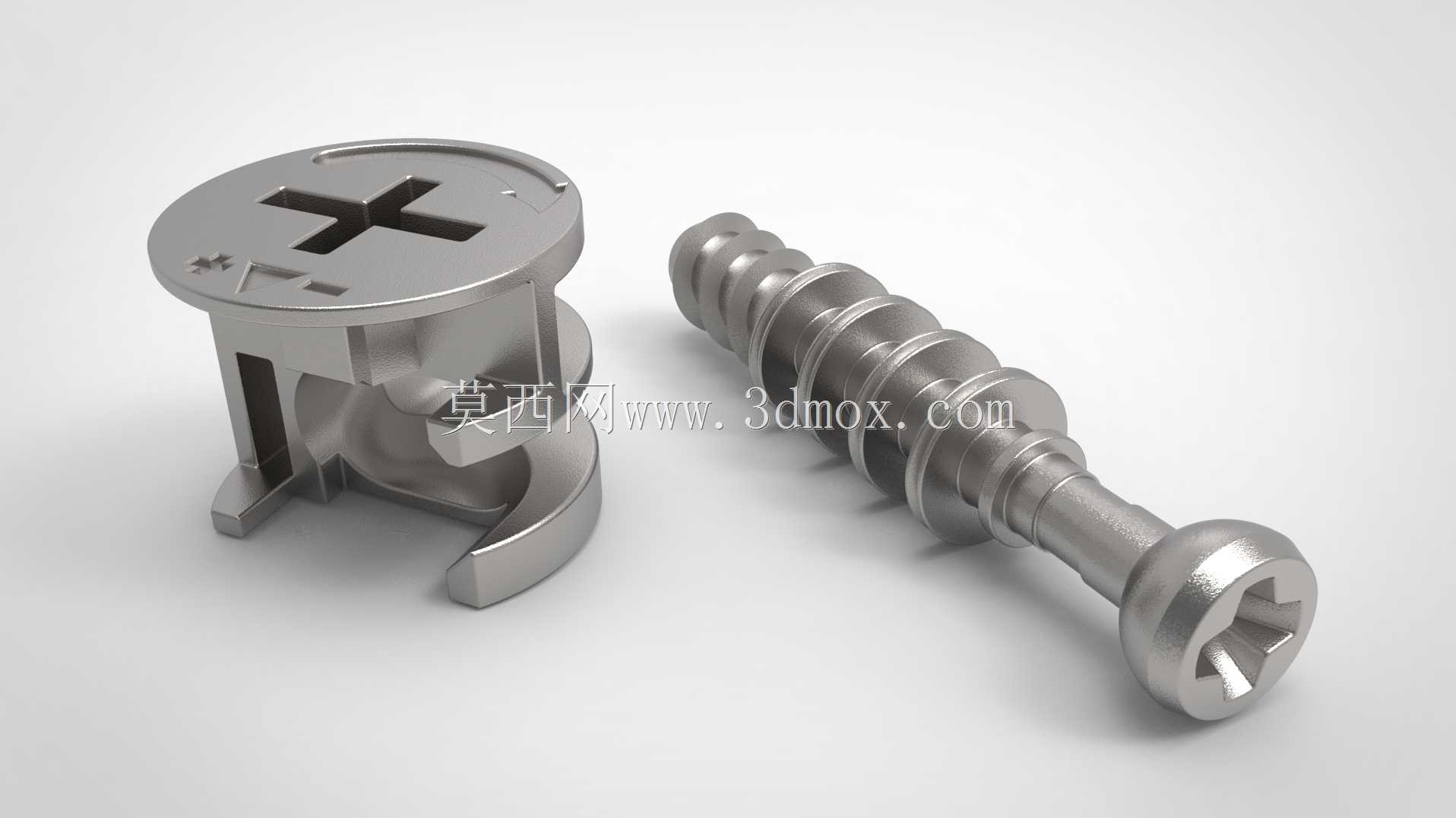

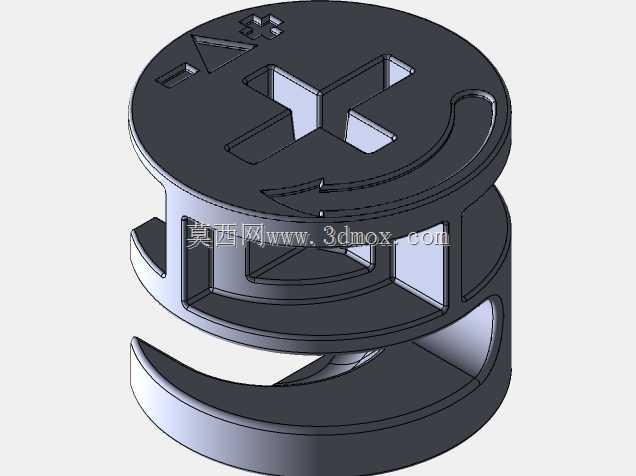

　　日常接触的板式家具、定制橱柜、模块化展架的组装环节里，这类凸轮锁紧结构是替代传统三合一连接件、自攻螺丝直连的核心快装部件，很多现场组装的施工人员不用额外携带专用工具，仅靠一把十字螺丝刀甚至硬币就能完成锁紧操作，大幅降低现场装配的工具门槛。从结构设计逻辑来看，这套锁紧组件分为偏心凸轮主体与配套锁紧螺杆两个部分，凸轮主体采用圆柱式嵌入结构，安装时需要预先在待连接板件上加工对应直径的沉孔，沉孔深度需要完全容纳凸轮主体的圆柱段，保证凸轮顶面与板件表面齐平，不会突出影响后续的饰面安装或者相邻板件的贴合。凸轮顶面的十字槽是操作受力位，槽深设计兼顾了手动扭转的受力需求与结构强度，不会因为扭转力矩过大出现槽口崩裂的问题，

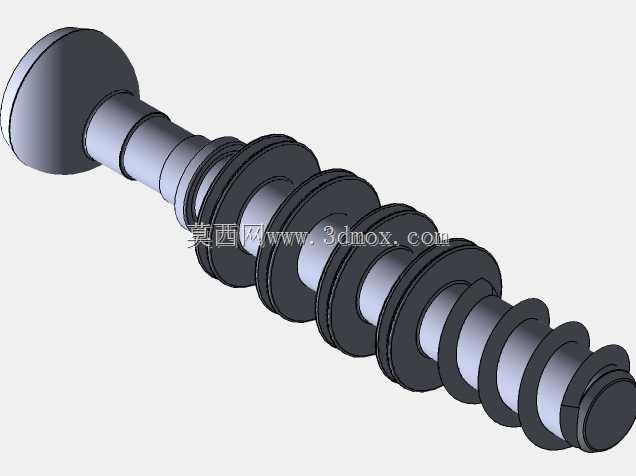

　　凸轮内部的偏心卡口在初始状态下与侧边的螺杆穿入孔位对齐，当配套螺杆从相邻板件的对应孔位穿入卡入卡口后，顺时针扭转凸轮90度到180度区间，偏心结构就会拉动螺杆轴向位移，将两块相邻板件牢牢拉紧贴合，锁紧后的板件拼接面缝隙可以控制在0.1mm以内，完全满足板式家具的拼接精度要求。配套的锁紧螺杆采用带止退环的自攻螺纹段设计，螺杆拧入对应板件的预埋孔后，止退环会卡在板件表面，保证螺杆伸出的长度刚好匹配凸轮主体的卡口行程，不会因为螺杆拧入深度偏差导致锁紧失效或者板件被拉裂，螺杆头部的十字槽同样适配通用螺丝刀，前期预埋螺杆时不需要专用批头。从安装边界来看，凸轮主体的外径通常为15mm，适配的板件厚度最小为12mm，对应的沉孔加工深度为12mm，

　　侧边穿螺杆的孔位中心与板件拼接面的距离为34mm，这个尺寸是行业通用的快装连接件孔位标准，和市面上多数排钻的加工孔位参数匹配，工厂批量加工板件时不需要额外调整排钻的孔位间距，直接就能兼容生产。这类锁紧结构的应用场景不局限于民用家具，在模块化设备的外护板快拆结构、展会临时展架的拼接、小型机柜的侧板连接场景里也能见到同原理的结构，相比传统的螺丝直连，这种凸轮锁紧结构可以实现反复拆装而不破坏板件的预埋孔，多次拆装后的锁紧力衰减率低于10%，适合需要经常拆卸转运的模块化产品。设计这类结构的三维模型时，需要重点关注偏心轮的行程曲线，要保证扭转过程中拉力线性上升，在锁紧终位有明显的到位阻尼感，避免使用过程中因为震动出现凸轮反转松脱的问题，

　　同时凸轮外壁的弹性卡扣结构尺寸要精准，装入板件沉孔后能有足够的卡紧力，不会在未穿螺杆的状态下从沉孔里脱落出来，给现场组装带来额外的操作步骤。螺杆部分的螺纹参数要适配密度板、颗粒板这类常用家具板材的握钉力，螺纹牙距设计为2mm，牙高1mm，拧入板材后不会出现滑牙，同时螺杆的光杆段直径要和凸轮卡口的初始开口尺寸匹配，穿入时不需要刻意对位就能顺利卡入偏心卡口，降低现场组装的对位难度。很多新手结构设计师在做这类快装结构时，容易忽略凸轮锁紧后的隐藏性，这套结构的凸轮顶面在安装完成后可以和板件表面齐平，后续可以用同色防尘盖盖住十字槽，完全不会外露金属件，保证成品的外观整体性，这也是它在家居类产品中被广泛应用的重要原因。在受力性能方面，单组凸轮锁紧结构的垂直拉脱力可以达到1500N以上，完全满足普通板式家具的承重连接需求，常规的衣柜层板、橱柜侧板连接，单块板件搭配4组该结构就能承受50kg以上的静载荷，不会出现板件松脱下沉的问题。
